Термопанели фасадные Европа



Термопанели фасадные Европа

Технология фасадных термопанелей «ЕВРОПА» была разработана и внедрена более 20-ти лет назад, и за это время доказала свою долговечность и эффективность. Ценители красоты и комфорта быстро оценили преимущества системы и в итоге производство аналогичных фасадных термопанелей стало крупномаcштабным и распространилось во всем мире.

 Использование фасадных термопанелей «ЕВРОПА» в России чрезвычайно актуально в силу климатических условий и особенностей предшествующего опыта строительства, итогом которого явилась проблема, связанная с неэффективным утеплением зданий. Это привело к большим затратам энергии и скорому расходованию природных ресурсов. Для решения этой глобальной проблемы в 2003 г. в России были ужесточены требования по СНиП 23-02-2003 «Тепловая защита зданий». Возникла потребность в новых технологиях, соответствующих новым требованиям. Термопанели «ЕВРОПА» полностью соответствует требованиям к фасадному материалу по СНиП 23-02-2003 и позволяет решать проблемы теплоэнергосбережения при строительстве и реконструкции коттеджей, а также обьектов жилищного, социально-бытового и промышленного назначения.



Термопанели фасадные Европа

Облицовка фасадными термопанелями «ЕВРОПА» является одной из наиболее эффективных технологий на сегодняшний день. Термопанели «ЕВРОПА» имеют ряд преимуществ перед другими системами:

 - Безупречная облицовка под кирпич

 - Эффективная теплоизоляция стен

- Экологическая чистота материалов

- Широкая цветовая гамма

- Гарантированная защита от атмосферных осадков

- Самонесущие, не требуют дополнительных фундаментов

- Отсутствие мокрых процессов и связанных с этим проблем монтажа фасадов

- Проведение работ в любую погоду и в любое время года

- Минимальные сроки монтажа (облицовка коттеджа за 2-3 недели)

- Чистота и точность монтажа

- Срок службы 50-100 лет без ремонта

- Ценовое преимущество перед традиционными схемами облицовки

Термопанели фасадные Европа

Фасадные термопанели «ЕВРОПА» — это практически готовый фасад, включающий клинкерную плитку 240 * 71 * 15 мм производства «АВС-Klinkergruppe» /Германия/ со специальным основанием и твердую теплоизоляционную основу — пенополистирол марки 40 (толщиной 60 или 100 мм).



Клинкерная плитка «под кирпич» «АВС-Klinkergruppe» Выбор клинкерной керамики в качестве защитно-декоративного экрана неслучаен. Клинкер по степени стойкости к воздействиям окружающей среды превосходит большинство пород природного камня. Его характеризуют безупречный вид, стойкость и разнообразие естественной окраски, а также присущая ему игра цвета, ставшая его «визитной карточкой». Своим происхождением он обязан сланцевым глинам Северо-Западной Европы. Клинкер является 100-% натуральным материалом, изготавливаемым из высококачественной сланцевой глины без применения химических добавок путем высокотемпературного обжига. Клинкер не «фонит», в отличие от других видов природного камня, сравнимых с ним по прочности. От другой строительной керамики клинкер отличает высокая марка прочности (до М 800) и низкое водопоглощение (2-3% по массе), что обуславливает высокую морозостойкость (более 300 циклов). Отсутствие извести и солей в составе материала исключают высолы и другие проблемы, связанные с агрессивным действием влаги. На протяжении всего периода эксплуатации клинкер сохраняет свой первоначальный цвет, имеет благородный вид, по которому его сразу отличают. Этого добиваются развитой технологией производства: экструзионное формование, высокотемпературный обжиг при экстремальных температурах, исторический опыт ангобирования натуральными компонентами и другие приемы немецких мастеров, заслужившие за 100 лет мировое признание.

 Пенополистирол М40 Пенополистирол — полимерный, изоляционный материал белого цвета на 98% состоящий из оптимального природного теплоизолятора — воздуха, заключенного в миллиарды микроскопических тонкостенных клеток из вспененного полистирола. Они не имеют в своем составе хлора и других галогенов, поэтому при термическом разложении полистирола образуются не опасные для здоровья вещества — те же, что при разложении древесины. Сырьем служат безвредные для человека и окружающей среды вещества. Изделия из пенополистирола биологически безопасны и даже используются для упаковки продуктов питания, что подтверждает его экологическую чистоту! Для фасадных термопанелей «ЕВРОПА» используют пенополистирол высокой плотности — 40 кг/м3. Он считается трудновозгораемым теплоизоляционным материалом (D=0.032). Клинкер и расшивка защищают его от открытого огня и света, а химическая и биологическая устойчивость этого материала настолько высока, что позволяет с успехом использовать его в агрессивных средах, где злейшие враги — это влага и живые организмы. Пенополистирол не «устает», не гниет и не плесневеет, обладает высокой устойчивостью к старению, не заряжается статическим электричеством и не обладает капиллярным всасыванием.

Безупречная облицовка

Термопанели фасадные Европа

Внешний вид фасада, облицованного термопанелями «ЕВРОПА» можно назвать безупречным по многим причинам. Одна из самых явных - это вид идеальной кирпичной кладки, получаемой благодаря четкому расположению плитки при формовке в пенополистирол. В ручной кладке достичь этого просто невозможно! Также к преимуществам системы относится использование клинкерной облицовочной плитки концерна «ABC-Klinkergruppe», что придает системе высокие качественные и эстетические преимущества.

Эффективное утепление

Термопанели фасадные Европа

В термопанелях «ЕВРОПА» используется оптимальный на сегодняшний день теплоизолятор — пенополистирол высокой плотности М40, который сохраняет тепло зимой и приятную прохладу летом. Облицовка термопанелями «ЕВРОПА» обеспечивает увеличение теплоизоляции существующих и строящихся зданий на 100-400% и тем самым снижает эксплуатационные затраты на отопление! Это — очевидный вклад в защиту природы и в личный бюджет. Стены с фасадными термопанелями «ЕВРОПА» эффективнее сохраняют тепло, чем стены, возведенные по другим традиционным технологиям. Коэффициент сопротивления теплопередаче R=1,9 (при толщине пенополистирола 60 мм) и 3,03 (при толщине 100 мм).

Качество мировых стандартов

Фасадные термопанели «ЕВРОПА» выпускают на современном оборудовании по передовой технологии. Термопанели производят из высококачественных материалов, отвечающих мировым стандартам качества, с применением новейших разработок. Материалы, используемые в термопанелях «ЕВРОПА» имеют сертификаты стран производителей и российские сертификаты качества.



Термопанели фасадные Европа

Долговечность фасада

фасад из термопанелей «ЕВРОПА» прослужит 50-100 лет, не требуя ремонта! Полистирол химически стоек, не подвержен гниению и разложению. Не меняет своих свойств на протяжении десятков лет.



Клинкерная плитка сохраняет свой первоначальный вид на века, что доказано временем! Концерн «ABC-Klinkergruppe» дает 100-летнюю гарантию на цвет клинкера!



Технические преимущества фасадных термопанелей «Европа»

Термопанели фасадные Европа

Термопанели фасадные Европа

Термопанели фасадные Европа

Снижение расходов на отделку стен

Отсутствие необходимости участия в процессе монтажа термопанелей «ЕВРОПА» средств механизации существенно снижает затраты на отделку фасадов.

 Прочное, бесклеевое соединение

В основу производства термопанелей «ЕВРОПА» легла технология термопрессования клинкерной плитки «под кирпич» в пенополистирол. Для этих целей производится специальная плитка толщиной 15 мм с коническими углублениями на тыльной стороне (т.н. «ласточкин хвост»). Вспениваемый при формовке утеплитель образует замковое соединение с плиткой, гораздо более прочное, чем любое клеевое.

 Решение проблемы вентиляции

«Точка росы» находится в объеме утеплителя, что решает проблему вентиляции и герметизации. Нет необходимости в вентилируемых зазорах с тыльной стороны фасада. Коэффициент теплового расширения очень низкий как у пенополистирола, так и у клинкера, что обеспечивает высокую инертность и целостность системы термопанелей.

 Термопанели «ЕВРОПА» являются диффузионно-открытым материалом высокой прочности и инертности. Монтажная пена не используется.

 Отсутствие мостиков холода

Точное соединение панелей предотвращает появление «мостиков» холода, конденсата или плесени, обеспечивает четкую сетку швов. Паз и гребень по сторонам обеспечивают влагонепроницаемость при косом дожде и плотное соединение элементов. Последующая расшивка полностью изолирует стыки.

 Отсутствие механических напряжений

Конструкция фасадных термопанелей «ЕВРОПА» включает в себя пластиковые направляющие, зафиксированные при производстве в толще утеплителя. Они являются направляющими для саморезов при монтаже, обеспечивают надежное крепление панелей к стене и решают проблему возникновения механических напряжений внутри панелей и исключают деформацию утеплителя.

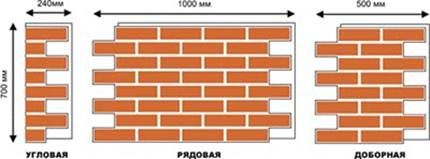

 Фасадные термопанели «ЕВРОПА» выпускаются нескольких типоразмеров:

· рядовые(700Ч1000 Ч 70 мм)

· доборные(700Ч500 Ч 70 мм)

· угловые элементы(240Ч700 Ч 240Ч70 мм)

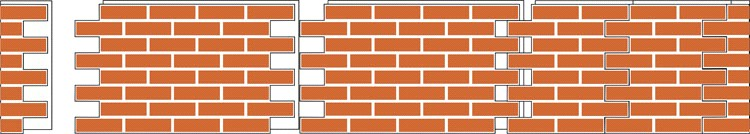

Формовые элементы и цвет облицовочной плитки обеспечивают технологичность и архитектурную разнообразность отделки.



Термопанели фасадные Европа

Термопанели фасадные Европа

Технические характеристики



Качество

DIN EN 121

 Требования при водопоглощении

 до 3%

Регламентирующие

нормы

№ п/п

Характеристика

Поверхность из керамических плиток со швами

Отдельные керамические плитки

1

Ширина и длина: допустимые отклонения от заводских значений в табл.1 (в %)

±1,25%

±2%

EN98

2

Толщина: допустимые отклонения от заводских значений (в %)

±10%

±10%

EN98

3

Прямолинейность сторон: допустимые отклонения по отношению к длинам сторон (в %)

±0,5%

±0,6%

EN98

4

Прямоугольность: допустимые отклонения по отношению к длинам сторон (в %)

±1,5%

±1,0%

EN98

5

Ровность поверхности: допустимые отклонения - расчетное значение - изгиб (кривизна) по отношению к диагонали, превышающее значение заводского размера (в%)

±0,5%

±1,5%

EN98

6

Качество (характер) поверхности: доля (%) принятых плиток

Минимум 95% плиток должны быть без повреждений поверхности, которые будут различимы на большой площади уложенной плитки.

EN 98

7

Водопоглощение:

 - индивидуальное значение (в %)

 - среднее значение (в %)

- В среднем ?3

 - Максимальное индивидуальное значение = 3,3

EN 99

8

Прочность на изгиб (N/мм2)

- В среднем ?20

 - Минимальное индивидуальное значение = 18

EN 100

9

Морозоустойчивость

соответствует

EN 202

10

Сопротивление поверхностному износу для глазурованных плиток

Класс I - IV

EN 101

11

Сопротивление глубинному износу для неглазурованных плиток / потеря объема (в мм3)

Максимум 300 мм3

EN 102

12

Химическая устойчивость (кроме устойчивости к воздействию плавиковой (фтористоводородной) кислоты и ее соединений - для неглазурованных плиток

соответствует

EN 106

13

Химическая устойчивость (кроме устойчивости к воздействию плавиковой (фтористоводородной) кислоты и ее соединений - для глазурованных плиток:

 А) против кислот и щелочей;

 Б) против веществ, оставляющих пятна;

 В) против химических веществ, используемых в домашнем хозяйстве;

 Г) против веществ, добавляемых в воду в бассейны.

Соответствует для указанных производителем групп по химической устойчивости

EN 122,

EN 106

14

Сопротивляемость появлению трещин и разрывов в глазури для глазурованных плиток

соответствует

EN 105

15

Твердость поверхности, определяемая методом царапанья по шкале Mohs: для глазурованных плиток, минимальное индивидуальное значение

5

5

EN 101

16

Устойчивость к перепаду температур

соответствует

EN 104

17

Коэффициент термического расширения при температуре помещения до 100 °С

4х10-6/L-1

 до

 8х10-6L-1

5х10-6/L-1

 до

 13х10-6L-1

EN 103

18

Твердость поверхности, определяемая методом царапанья по шкале Mohs: для неглазурованных плиток, минимальное индивидуальное значение

6

6

EN 101

Теплотехнические расчеты

 Сопротивление теплопередачи наружной ограждающей стены,

 облицованной фасадными термопанелями «Европа»



Сопротивление теплопередачи термопанели «Европа»:

 R0 = 1/aв + Rк + 1/aн , где

 aв - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, равный 8,7 Вт/м2 °С;

 aн – коэффициент теплоотдачи наружной поверхности ограждающей конструкции, равный 23 Вт/м2 °С;

 Rк – термическое сопротивление ограждающей конструкции, м2 °С;

 определяется по формуле:

 Rк = R1 + R2 + R3 , где

 R1 - термическое сопротивление слоя плитки в термопанели «Европа», м2 °С/Вт;

 R2 – термическое сопротивление слоя пенополистирола в термопанели «Европа», м2 °С/Вт;

 R3 – термическое сопротивление несущей части ограждающей конструкции стены, м2 °С/Вт

 Для стены с термопанелью «Европа» толщиной 60 мм сопротивление теплопередачи составит:

 R0 = 1/8,7 + 0,01/0,52 + 0,06/0,035 + R3 + 1/23 = 1,9 м2 °С/Вт + R3

 Для стены с термопанелью «Европа» толщиной 100 мм сопротивление теплопередачи составит:

 R0 = 1/8,7 + 0,01/0,52 + 0,1/0,035 + R3 + 1/23 = 3,03 м2 °С/Вт + R3

 Таким образом, за счет термопанелей «Европа» сопротивление теплопередачи существующей наружной стены повышается соответственно на 1,9 м2 °С/Вт и 3,03 м2 °С/Вт.



Примеры увеличения сопротивления теплопередачи

 при облицовке наружных стен из различных материалов

 фасадными термопанелями «Европа»



Материал стены

Плотность Кг/м(3)

Толщина стенки см

R(0) без панелей

R(0) с панелями толщиной 60 мм

R(0) с панелями толщиной 100 мм

Силикатный кирпич

1500

25

0,31

2,21

3,34

1500

37

0,46

2,36

3,49

Бетон

2400

25

0,21

2,11

3,24

2400

36

0,3

2,2

3,33

Пустотелый кирпич

1400

25

0,5

2,4

3,53

1400

37

0,74

2,64

3,77

Газобетон

600

24

2

3,9

5,03

600

30

2,5

4,4

5,53

Автоклавный пенобетон

400

24

2,82

4,72

5,85

400

30

3,53

5,43

6,56

Неавтоклавный пенобетон

700

30

1,88

3,78

4,91

Дерево

650

25

1,79

3,69

4,82

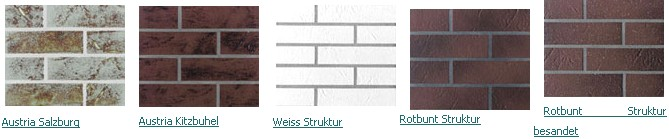

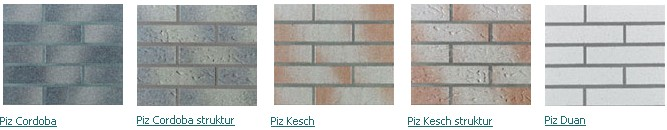

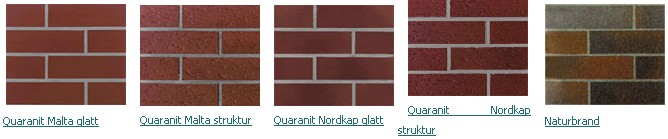

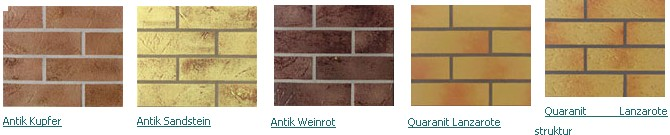

Базовые цвета термопанелей «ЕВРОПА»



Термопанели фасадные Европа

Термопанели фасадные Европа

Термопанели фасадные Европа

Термопанели фасадные Европа

Термопанели фасадные Европа

Термопанели фасадные Европа

Термопанель Кнауф



Термопанели фасадные Европа

КНАУФ-Термопанель предназначена для применения с внутренней стороны наружных стен.



Конструкция и параметры



КНАУФ-Термопанель представляет собой двухслойную строительную конструкцию прямоугольной формы - гипсокартонный лист, с приклеенной к нему в качестве теплоизоляционного слоя с тыльной стороны пенополистирольной плитой. Производится в соответствии с ТУ 5772-002-04001508-94.

 Условное обозначение панели складывается из аббревиатуры ГКП ПС - гипсовая комбинированная панель с пенополистирольным слоем - или ГКПВ ПС (при использовании влагостойких листов ГКЛВ), размеров панели по длине, ширине и толщине в миллиметрах и обозначения технических условий.

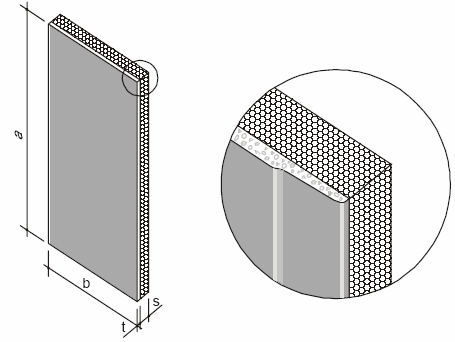

 Длина и ширина панели определяется размерами примененного гипсокартонного листа. В качестве номинальных размеров используются стандартные размеры гипсокартонных листов (мм):

 по длине (а) _ 2500, 2700, 3000;

 по ширине (b) _ 600, 1200.

 Изоляционный слой пенополистирола для обеспечения плотности стыка может несколько выступать за пределы гипсокартонного листа (е - см. рис).



Термопанели фасадные Европа

Выступ е гарантирует плотное примыкание изоляционного материала соседних панелей при монтаже и, как следствие, предупреждает образование

 тепловых мостиков через которые происходит потеря тепла. Величина

 выступа регламентируется техническими условиями.

 Образовавшийся после монтажа зазор между гипсокартонными листами на этапе заделки швов заполняется шпатлевкой.

 В качестве составляющих панели используются фирменная продукция КНАУФ, современные технологии производства которой обеспечивают высокое качество материалов:

 КНАУФ_лист (гипсокартонный лист по ГОСТ 6266-97);

 плиты КНАУФ_Терм (пенополистирол ПСБ_С марок 15, 25 и 35 по ГОСТ 15588_86).

 Для приклейки слоев применяется специальные клеи, которые обеспечивают высокое качество склеивания.

 Толщина КНАУФ-Термопанели образуется исходя из установленных сочетаний толщин гипсокартонного листа и пенополистирольной плиты:



Термопанели фасадные Европа

По согласованию с потребителем возможно изготовление панелей иных размеров.



Качество комбинированных панелей контролируется на протяжении всего технологического процесса и проверяется по всем показателям, установленным в ТУ

 Окончательный продукт проходит обязательные приемосдаточные испытания.



Применение



КНАУФ-Термопанель применяется для утепления и облицовки ограждающих

 конструкций наружных стен внутри помещений с сухим и нормальным влажностным режимом всех групп зданий (А, Б, В) с любыми функциональными назначениями.

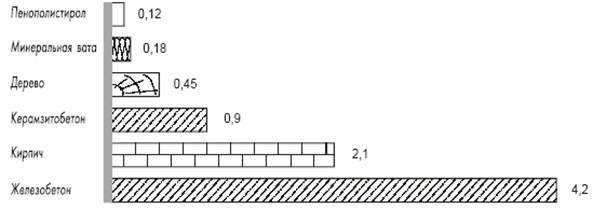

 Отличные теплоизоляционные качества панели придает слой пенополистирола.

 Эффективность его теплоизоляционных свойств по сравнению с другими материалами отражена на диаграмме обеспечения требуемого, в соответствии с

 Постановлением Минстроя России №18-81, термического сопротивления:

Термопанели фасадные Европа

В общем случае, наряду с утеплением стены, актуальна проблема предупреждения образования конденсационной влаги. Как правило для этого необходимы:

 относительно высокая температура внутренней поверхности стены, что достигается ее теплоизоляцией (изоляционный слой комбинированной панели);

 наличие на поверхности стены буферного слоя при учете колебаний относительной влажности воздуха, предназначенного для восприятия определенного количества конденсационной влаги, которую он снова отдаст, когда уровень влажности в помещении понизится. В случае с КНАУФ_Термопанелью данную функцию выполняет слой гипсокартона, который является материалом гигроскопичным, вследствие чего обладает способностью дышать.

 В случае утепления стены с внутренней стороны существует также опасность

 образования влаги в плоскости сопряжения стены и утеплителя. Теплоизоляционный слой, уложенный на поверхность ограждающей конструкции приводит к заметному перепаду температур между двумя ограничивающими поверхностями. Водяной пар циркулирует через изоляционный слой и достигает холодной поверхности стены, что зачастую приводит к его конденсации.

 При использовании КНАУФ_Термопанели можно в значительной степени избежать возникновения этой опасности, применяя панели с большей толщиной слоя специального клея на основе латекса, который предохраняет от проникновения паров влаги в кризисную область точки росы и, как следствие от образования конденсата. Эффект сдерживания паров усиливает также и сам изоляционный слой пенополистирола, влагопоглощение которого по объему составляет не более 4%.

 Значительного снижения риска возможного образования влаги внутри конструкции обеспечивает верный подбор толщины пенополистирольного слоя, который зависит от конкретной конструкции несущей стены, и качественное устройство примыканий панелей к перекрытиям.

 Еще одно важное качество панели, которое расширяет ее функциональное

 назначение - ровная поверхность гипсокартонного слоя, которая позволяет сформировать идеальную поверхность стены, пригодную для декоративного

 покрытия практически любыми материалами используемыми при отделке

 внутри помещения.

 К положительным качествам панели относится также простота монтажа - обычное приклеивание с помощью клея на гипсовой основе и заделка швов по стандартной технологии (при температуре не ниже +5°С и влажностном режиме, соответствующем области применения). Монтаж следует производить плотно прижимая верхний край панели к потолку (верхнему перекрытию) с установкой снизу выравнивающих прокладок (обратить внимание на последующую герметизацию зазоров в местах

 примыкания к несущим конструкциям). Плоскостность и вертикальное положение обеспечивается при помощи отвеса и 2-х метровой рейки или предварительной установкой маяков. Подробнее процесс установки описан в ИЛ С61 и ИЛ С631.



Транспортировка и хранение



Панели укладываются в пакеты на деревянные поддоны или гипсокартонные

 прокладки. Укладка панелей должна быть горизонтальной с расположением теплоизоляционного слоя лицом вверх.

 Панели транспортируются всеми видами крытого транспорта в соответствии с

 Правилами перевозок грузов, в условиях предохраняющих панели от механических повреждений и увлажнения.

 При транспортировке, погрузке и разгрузке не допускаются удары и сбрасывание панелей.

 Хранить панели следует в крытых складских помещениях с сухим и нормальным влажностным режимом (СНиП 23-02-2003) на деревянных поддонах или гипсокартонных прокладках.

 Высота одного штабеля не должна превышать 3,5 м.



Гарантия



КНАУФ гарантирует соответствие панелей требованиям ТУ 5772-002-04001508-94 при соблюдении условий транспортирования, хранения, а также указаний по применению и эксплуатации.

 Гарантийный срок хранения 12 месяцев.
