Стеновые сэндвич-панели - это панели, используемые при строительстве производственных или коммерческих зданий и сооружений. Они имеют многослойную структуру, основу которой составляет минераловатный утеплитель. Он, в свою очередь, защищен листами стали с антикоррозийным покрытием, устойчивым к атмосферным, физическим и химическим воздействиям.
Технические характеристики стеновых панелей (Белпанель-С4; Белпанель-С5)
|
толщина,
мм
|
ширина,
мм
|
длина,
мм
|
удельный вес,
кг/м(2)
|
приведенное сопротивление,
Ro, м(2)c/Вт
|
|
|
С-4
|
С-5
|
|
С-4
|
С-5
|
|
|
50
|
1190
|
1170
|
2000-12000
|
16,1
|
16,0
|
1,22
|
|
80
|
|
|
|
19,2
|
19,1
|
1,88
|
|
100
|
|
|
|
21,3
|
21,2
|
2,18
|
|
120
|
|
|
|
23,4
|
23,3
|
2,7
|
|
150
|
|
|
|
26,6
|
26,5
|
3,18
|
|
200
|
|
|
|
31,8
|
31,7
|
4,35
|
|
250
|
|
|
|
37,1
|
37,0
|
5,18
|
Несущая способность стеновых панелей (Белпанель-С4; Белпанель-С5)
|
толщина,мм
|
максимальное растояние между ригелями, м
|
|
|
расчетная ветровая нагрузка, кг/м(2)
|
|
|
30
|
40
|
50
|
60
|
70
|
80
|
100
|
|
50
|
4,5
|
3,5
|
3,0
|
2,5
|
2,0
|
1,8
|
1,5
|
|
80
|
6,0
|
5,5
|
4,5
|
4,0
|
3,5
|
3,0
|
2,3
|
|
100
|
6,3
|
6,0
|
5,5
|
5,0
|
4,3
|
3,6
|
3,0
|
|
120
|
6,8
|
6,5
|
6,0
|
5,5
|
5,0
|
4,5
|
3,4
|
|
150
|
7,4
|
6,9
|
6,5
|
6,0
|
5,5
|
5,0
|
4,5
|
|
200
|
7,4
|
7,4
|
7,4
|
7,0
|
6,5
|
6,0
|
5,5
|
|
250
|
7,4
|
7,4
|
7,4
|
7,4
|
7,0
|
6,5
|
6,0
|
Данные приведенные для стеновых панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,6 мм и минераловатным утеплителем плотностью - 105 кг/м3. Минимальная величина опирания панели не менее 50 мм.

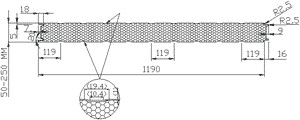

Стеновая панель С-4

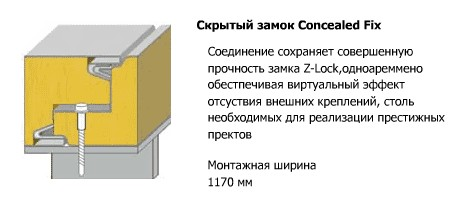

Стеновая панель С-5

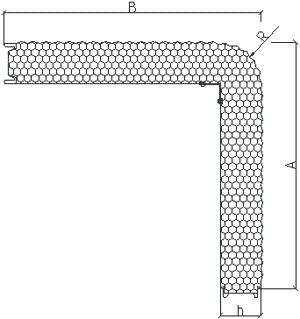

Угловая панель
Угловая сэндвич-панель применяется при вертикальном монтаже стеновых панелей минимальный радиус R=h. Для сэндвич-панелей с гладким стандартным профилированием наружного листа Размеры А и В равны. Для сэндвич-панелей с профилированием наружного листа Silk Line возможно изготовление панелей с разными размерами А и В, из учета длины развертки L=1190 мм.
Виды профилирования наружного и внутреннего листа стеновой сэндвич-панели
CT-стандартное
КЛ-клиновые канавки
СЛ-мелкопровильное Silk Line

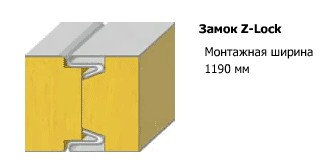

Узлы соединения огнестойких стеновых сэндвич-панелей
Основу панелей системы Белпанель составляет сердечник из высокоэффективных теплоизолирующих материалов (негорючих минераловатных плит с перпендикулярно-ориентированными волокнами на основе базальтовых пород). Толщина этого слоя варьируется в зависимости от назначения и климатических условий, в которых будет эксплуатироваться изделие.
Теплоизолирующая масса защищена с обеих сторон облицовочными (профилированным оцинкованным и окрашенным стальным листом) слоями, создающими дополнительную конструкционную жесткость. Прочное соединение облицовки и утеплителя обеспечивает высококачествынный клей.

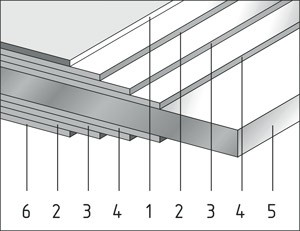

1. Полимерное покрытие (полиэстер, пластизоль и т.д)
2. Грунтовка
3. Пассивирующий слой
4. Цинковое покрытие (не менее 274 г/м3)
5. Сталь
6. Защитный лак
Основные преимущества(см.гиперссылку)
|
