Термопанели Сэндвич стеновые



1. Технические характеристики

 2. Доборные элементы к сэндвич панелям

 3. Хранение

 4. Упаковка

 5. Транспортировка

 6. Разгрузка

7. Каталог цветов

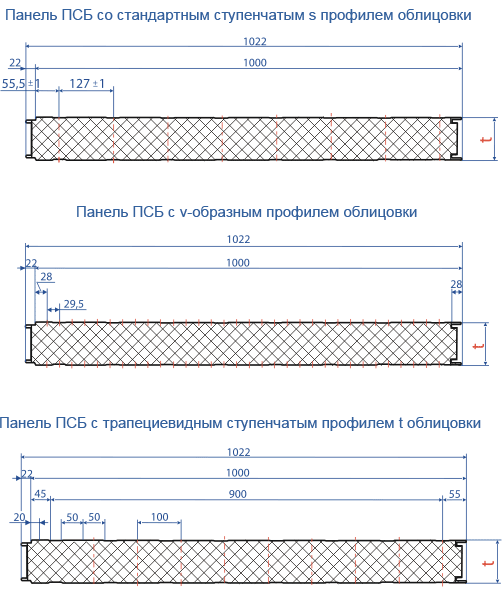

Панели теплоизолирующие трехслойные высокоэффективные крупноразмерные строительные конструкции, представляющие собой металлические обшивки, между которыми находится теплоизолирующий слой, выполненный из минераловатных плит на основе базальтового волокна, плотностью не менее 100 кг/куб.м, и утеплителя пенополистирола плотностью не менее 25 кг/куб.м.

 Для металлических обшивок панелей используется холоднокатаная оцинкованная тонколистовая сталь толщиной 0,5; 0,55; 0,7 мм с защитным полимерным покрытием.

 Цветовая гамма покрытия соответствует цветовым картам RAL. Цвет наружной и внутренней обшивки панелей может быть одинаковым и различным по желанию Заказчика. При выборе необходимо учитывать влияние цвета на величину коэффициентов светопоглощения и отражения, от которых зависит температура наружной обшивки панелей и, как следствие, из возможная деформация. Чем темнее цвет наружной обшивки, тем выше температура ее нагрева и больше деформация и возникающие напряжения. Этот фактор должен учитываться при определении максимально возможной длины панели.

 Панели предназначены для стеновых ограждение и покрытий зданий в жилищно-гражданском и промышленном строительстве, возводимых и эксплуатируемых в II-V районах по снеговой и ветровой нагрузкам по СНиП 2.01.07-85.

 Стеновые панели применяются в качестве вертикальных и наклонных ограждающих строительных конструкций при строительстве производственных, складских и сельскохозяйственных зданий и сооружений, общественных и торговых зданий, холодильников, малоэтажных домов сельского и коттеджного типов. Конструкции могут быть как с вертикальным расположением стыка, так и с горизонтальным расположением стыка.

 Трехслойные панели выпускаются согласно ТУ 5284-003-43933624-2004

 - Рабочая ширина панелей - 1000 мм

 - Длина панели - от 2 до 12 м

 - Наполнитель - пенопласт марки ПСБ-С35 плотностью не менее 25 кг/куб.м



Технические характеристики



ПСБ-50



Толщина панели по утеплителю t, мм

Толщина профлиста, мм

Масса панели 1 м, кг

Разрушающая нагрузка для панели L=3000 мм, кг с, не менее

Приведенное сопротивление теплопередаче, кв.м С/Вт

Предел огнестойкости по ГОСТ 30127

50

0,50

14,81

220

1,00

EI 30

0.55

15,77

240

0,70

18,37

275

Длина панелей - от 1500 до 12000 мм



ПСБ-80



Толщина панели по утеплителю t, мм

Толщина профлиста, мм

Масса панели 1 м, кг

Разрушающая нагрузка для панели L=3000 мм, кг с, не менее

Приведенное сопротивление теплопередаче, кв.м С/Вт

Предел огнестойкости по ГОСТ 30127

80

0,50

18,28

360

1,60

EI 30

0,55

19,24

390

0,70

21,84

420

Длина панелей - от 1500 до 12000 мм



ПСБ-100



Толщина панели по утеплителю t, мм

Толщина профлиста, мм

Масса панели 1 м, кг

Разрушающая нагрузка для панели L=3000 мм, кг с, не менее

Приведенное сопротивление теплопередаче, кв.м С/Вт

Предел огнестойкости по ГОСТ 30127

100

0,50

23,54

440

2,00

EI 30

0,55

24,42

480

0,70

27,06

600

Длина панелей - от 1500 до 12000 мм



ПСБ-120



Толщина панели по утеплителю t, мм

Толщина профлиста, мм

Масса панели 1 м, кг

Разрушающая нагрузка для панели L=3000 мм, кг с, не менее

Приведенное сопротивление теплопередаче, кв.м С/Вт

Предел огнестойкости по ГОСТ 30127

120

0,50

22,80

510

2,45

EI 30

0,55

23,84

560

0,70

26,44

710

Длина панелей - от 1500 до 12000 мм



ПСБ-150



Толщина панели по утеплителю t, мм

Толщина профлиста, мм

Масса панели 1 м, кг

Разрушающая нагрузка для панели L=3000 мм, кг с, не менее

Приведенное сопротивление теплопередаче, кв.м С/Вт

Предел огнестойкости по ГОСТ 30127

150

0,50

30,57

600

2,95

EI 30

0,55

31,45

660

0,70

34,09

840

Длина панелей - от 1500 до 12000 мм



ПСБ-200



Толщина панели по утеплителю t, мм

Толщина профлиста, мм

Масса панели 1 м, кг

Разрушающая нагрузка для панели L=3000 мм, кг с, не менее

Приведенное сопротивление теплопередаче, кв.м С/Вт

Предел огнестойкости по ГОСТ 30127

200

0,50

37,58

710

3,90

EI 30

0,55

38,46

790

0,70

41,10

950

Длина панелей - от 1500 до 12000 мм



Термопанели Сэндвич стеновые

Доборные элементы к сэндвич панелям



1. Конек фигурный

 2. Нащельник конька внутренний

 3. Нащельник карниза внутренний

 4. Нащельник внутреннего угла

 5. Нащельник наружного угла

 6. Нащельник карниза наружный

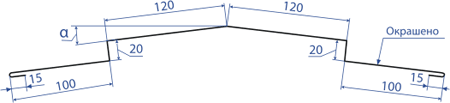

Конек фигурный



Марка профиля

Толщина заготовки, мм

Длина профиля, мм

Масса 1 м.п, кг

Материал

ПСП1

0,55

до 3000

2,202

Сталь ОЦ 08ПС ЛКПОЦ-1

Термопанели Сэндвич стеновые

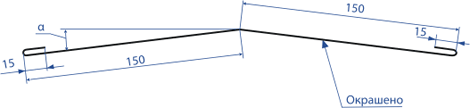

Нащельник конька внутренний



Марка профиля

Толщина заготовки, мм

Длина профиля, мм

Масса 1 м.п, кг

Материал

ПСП2

0,55

до 3000

1,425

Сталь ОЦ 08ПС ЛКПОЦ-1

Термопанели Сэндвич стеновые

Нащельник карниза внутренний



Марка профиля

Толщина заготовки, мм

Длина профиля, мм

Масса 1 м.п, кг

Материал

ПСП3

0,55

до 3000

1,123

Сталь ОЦ 08ПС ЛКПОЦ-1

Термопанели Сэндвич стеновые

Нащельник внутреннего угла



Марка профиля

Толщина заготовки, мм

Длина профиля, мм

Масса 1 м.п, кг

Материал

ПСП4

0,55

до 3000

0,820

Сталь ОЦ 08ПС ЛКПОЦ-1

Термопанели Сэндвич стеновые

Нащельник наружного угла



Марка профиля

Толщина заготовки, мм

Длина профиля, мм

Масса 1 м.п, кг

Материал

ПСП5

0,55

до 3000

1,943

Сталь ОЦ 08ПС ЛКПОЦ-1

Термопанели Сэндвич стеновые

Нащельник карниза наружный



Марка профиля

Толщина заготовки, мм

Длина профиля, мм

Масса 1 м.п, кг

Материал

ПСП6

0,55

до 3000

1,079

Сталь ОЦ 08ПС ЛКПОЦ-1

Термопанели Сэндвич стеновые

Хранение

 Пакеты с панелями следует хранить в заводской упаковке в складах закрытого типа или под навесом, защищающим от воздействия прямых солнечных лучей, атмосферных осадков и пыли, с соблюдением установленных мер противопожарной безопасности. Допускается кратковременное хранение под открытым небом при условии сохранности заводской упаковки и защиты пакетов от осадков водонепроницаемым материалом. Рекомендуется укрыть брезентом таким образом, чтобы была возможность достаточного проветривания пакетов (рис.1).



Термопанели Сэндвич стеновые

Упакованные пакеты с панелями следует складировать площадке на заранее подготовленную ровную поверхность. Специальных подкладок для складирования не требуется. Они входят в состав пакета панелей.

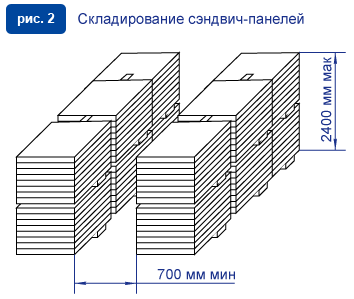

 Допускается пакеты с панелями складировать не более 2-х ярусов. При этом подкладки необходимо ориентировать по одной вертикали относительно подкладок нижнего пакета (рис.2).

 Панели в пакетах необходимо устанавливать с небольшим уклоном, позволяющим свободное стекание с них воды. Площадка, где хранятся панели, должна быть тоже с уклоном, обеспечивающим отвод дождевых и талых вод.



Термопанели Сэндвич стеновые

Все панели следует складировать в такой последовательности: по заказам, типам и очередности подачи на отгрузку или монтаж. Заводская маркировка пакета панелей должна быть доступна для прочтения. В случае необходимости маркировку следует дублировать на открытых для обзора поверхностях пакета.

 ЗАПРЕЩАЕТСЯ укладывать на пакеты с панелями или на распакованные панели тяжелые предметы во избежание повреждения поверхности панелей.

 Рекомендуется не нарушать заводскую упаковку пакета, которая обеспечивает водонепроницаемость пакета. Если же упаковка нарушена, то необходимо пакет с панелями защитить от влаги полиэтиленовой пленкой.

 При временном складировании упакованных пакетов с панелями на открытом воздухе (не под навесом) следует защитить верхнюю панель в пакете от воздействия прямых солнечных лучей. В противном случае устранение защитной пленки будет затруднено. Срок хранения панелей с не удаленной защитной пленкой не более трех месяцев.

 ВНИМАНИЕ: защитную пленку необходимо удалять немедленно после монтажа панелей.



 Упаковка

 Для предотвращения повреждений в процессе погрузочно-разгрузочных работ, транспортировки и хранении, трехслойные панели сэндвич упаковываются на заводе, раздельно по типам и размерам, в транспортные пакеты на специальной упаковочной машине.

 В качестве обвязочного материала используется полиэтиленовая и стрейч пленка. Упаковка производится по всей длине и торцам панелей, образуя прочный и герметичный транспортный пакет массой не более 3,0 т и высотой до 1,2 м.

 В приведенной ниже таблице 1 указано рекомендуемое количество панелей в транспортировочном пакете при использовании стандартных монтажных приспособлений. При этом гарантируется сохранность панелей при погрузочно-разгрузочных работах и монтаже.

 При увеличении длины панелей толщиной 50 и 80 мм свыше указанного в таблице 1 возможна их деформация и потеря устойчивости (при использовании стандартных монтажных приспособлений).

 Допускается увеличение длины панелей толщиной 50 и 80 мм в соответствии с таблицей 2 при использовании специального грузоподъемного оборудования, исключающего деформацию панелей при погрузочно-разгрузочных работах и монтаже (на специальных поддонах, с вакуумными присосками и т.д.). При этом необходимо получить письменные заверения заказчика об его ответственности за применение панелей толщиной 50 и 80 мм с длиной свыше указанного в таблице 1.



Таблица 1. Рекомендуемое кол-во панелей в пакете, высота и масса пакета



Панель

Длина панелей L, м

до 4

4-6

6-8

8-10

10-12,5

Количество панелей в пакете (в шт.)/высота h (в мм) и масса пакета (в кг)

ПСБ-50

12/790

 до 962

12/790

 962-1450

ПКБ-50

12/994

 до 1045

12/994

 1045-1565

ПСБ-80

12/1150

 до 1075

12/1150

 1075-1610

12/1150

 1610-2150

ПКБ-80

10/1160

 до 1040

10/1160

 1040-1560

10/1160

 1560-2080

ПСБ-100

10/1190

 до 1090

10/1190

 1090-1635

10/1190

 1635-2180

10/1190

 2180-2720

8/990

 2285-2720

ПКБ-100

8/1126

 до 925

8/1126

 925-1390

8/1126

 1390-1850

8/1126

 1850-2310

8/1126

 2310-2890

ПСБ-120

8/1150

 до 960

8/1150

 960-1440

8/1150

 960-1920

8/1150

 1920-2400

8/1150

 2400-3000

ПКБ-120

6/1012

 до 760

6/1012

 760-1140

6/1012

 1140-1520

6/1012

 1015-1900

6/1012

 1900-2375

ПСБ-150

7/1240

 до 960

7/1240

 960-1140

7/1240

 1140-1920

7/1240

 1920-2400

7/1240

 2400-3000

ПКБ-150

6/1192

 до 845

6/1192

 845-1270

6/1192

 1270-1690

6/1192

 1690-2110

6/1192

 2110-2640

ПСБ-200

5/1190

 до 830

5/1190

 830-1245

5/1190

 1245-1655

5/1190

 1655-2070

5/1190

 2070-2590

ПКБ-200

4/1058

 до 670

4/1058

 670-1035

4/1058

 1035-1380

4/1058

 1380-1725

4/1058

 1725-2155

Таблица 2. Допускаемое количество панелей в пакете, высота и масса пакета панелей толщиной 50 и 80 мм.



Панель

Длина панелей L, м

до 4

4-6

6-8

8-10

10-12,5

Количество панелей в пакете (в шт.)/высота h (в мм) и масса пакета (в кг)

ПСБ-50

12/790

 1450-1933

12/790

 1933-2416

10/690

 2013-2516

ПКБ-50

12/964

 1565-2087

12/964

 2087-2608

10/860

 2174-2718

ПСБ-80

12/1120

 2150-2690

10/990

 2242-2800

ПКБ-80

10/1130

 2080-2600

8/966

 2080-2600

 Примечания к таблицам 1 и 2:

 В ячейках указано: через дробь в числителе количество панелей в пакете, в знаменателе максимальная высота пакета, а под чертой интервал максимальной массы для наибольшего количества панелей в зависимости от длины панелей.

 Масса пакетов рассчитана для панелей с металлическими обшивками толщиной 0,7 мм и минераловатного утеплителя плотностью 140 кг/куб.м.

 Высота панелей в транспортном пакете приведена с учетом пенополистирольных прокладок толщиной 125 мм, прокладок из ДВП толщиной 5 мм и досок толщиной 25 мм. Щиты и доски выступают за габариты пакета по ширине не более 40 мм на сторону (рис.1).



Термопанели Сэндвич стеновые

Транспортировка

Транспортировка автотранспортом

Панели транспортируются в заводской упаковке любым видом транспорта, обеспечивающим сохранность изделий и упаковки, в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

 Транспортные пакеты имеют габариты, удовлетворяющие условиям перевозки их как автомобильным, так и железнодорожным транспортом.

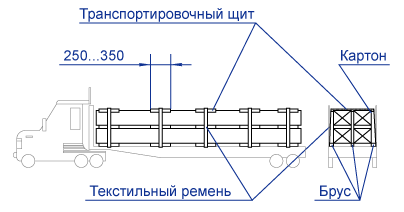

 В случае перевозки сэндвич-панелей автомобильным транспортом пакеты крепятся к грузовику текстильными ремнями с шагом не более 2,5 метра.

 От поперечного смещения в нижнем ряду между пакетами и с наружной стороны пакетов устанавливаются деревянные вставки из бруса 100х100 или 120х120 мм длиной не менее 500 мм.

 Торцы пакетов панелей должны быть защищены от соприкосновения друг с другом торцевыми щитами. Допускается вместо щитов использовать листы ДВП.

 Транспортные пакеты должны притягиваться к кузову автомобиля текстильными ремнями через защитные транспортировочные щиты шириной не менее 250 мм, толщиной более 25 мм, выступающие за габариты пакета не менее чем на 50 мм. Под каждый щит на верхние панели пакетов уложить упаковочный картон толщиной 1 мм в 3 слоя с размерами 1250х400



Термопанели Сэндвич стеновые

При затягивании текстильных ремней проверяется стык защитного транспортировочного щита с верхней панелью в пакете с целью предотвращения деформации металлической обшивки верхней панели.

 Транспортные пакеты не должны соприкасаться с боковыми стойками автомобиля. Соприкосновение приводит к трению пакета панелей со стойкой и повреждению перевозимых панелей.

 Во время транспортировки панелей периодически, через каждые 100 км следует проверять стабильность груза и плотность связки. В случае ослабления связки - их необходимо вновь затянуть.

 ЗАПРЕЩАЕТСЯ применение стального троса или проволоки для затягивания пакетов!



 Транспортировка ж/д транспортом

 Перевозка панелей железнодорожным транспортом возможна как в транспортных пакетах, так и в ящиках.

 При транспортировке панелей железнодорожным транспортом без упаковки в ящики, пакеты с панелями загружаются непосредственно в полувагон и распираются со всех сторон щитами. Между панелями и щитами укладываются прокладки из пенополистирола (рис.1).



Термопанели Сэндвич стеновые

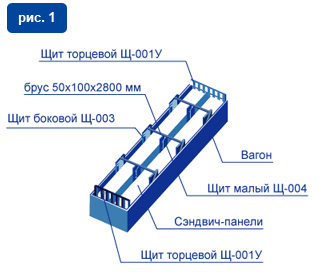

При транспортировке панелей железнодорожным транспортом в ящиках, пакеты с панелями предварительно упаковываются в специальные деревянные контейнеры решетчатого вида (рис.2)



Термопанели Сэндвич стеновые

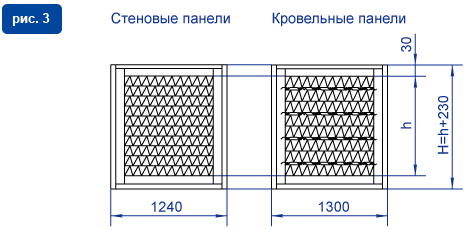

Пакет панелей укладывается на основание из деревянных брусьев и обшивается брусьями и щитами, исключающими смещение панелей при транспортировании и хранении (рис.3).

 Пакеты панелей вместе с брусьями должны быть скреплены 3-6 обвязками (в зависимости от длины панелей).

 Для обвязки применяют металлическую ленту толщиной 1,0...1,2 мм и шириной до 30 мм по ГОСТ 3560-73 или другой нормативно-технической документации. Концы ленты при обвязке соединяют с помощью замков.

 Не допускается использование обвязок для строповки груза при перегрузочных работах.



Термопанели Сэндвич стеновые

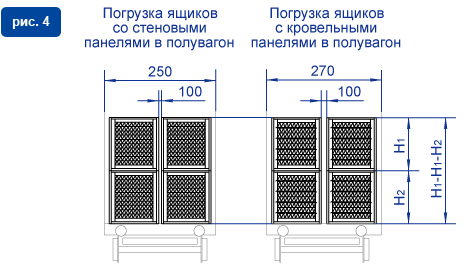

 Ящики загружаются в полувагон, связываются между собой и крепятся к вагону стальными обвязками согласно Техническим условиям размещения и крепления грузов в вагонах и контейнерах, утвержденным МПС России 27 мая 2003 г. № ЦМ-943 (рис.4).



Термопанели Сэндвич стеновые

Разгрузка

 Разгрузка, перегрузка или перенос пакетов с панелями осуществляется с помощью любых типов грузоподъемных средств соответствующей грузоподъемности. Перегружать панели и подавать их на монтаж следует механизированным способом, исключающим резкие удары, а также образование вмятин и деформации на поверхности металлических обшивок.

 ЗАПРЕЩАЕТСЯ ручная выгрузка сбросом и перемещение элементов волоком.

 ЗАПРЕЩАЕТСЯ использование стального троса, цепей или проволоки для переноса пакетов. Для разгрузки, перегрузки или переноса пакетов с панелями применять только мягкие стропы.

 При погрузочно-разгрузочных работах поднимать и переносить только по одному транспортному пакету. Ни в коем случае нельзя поднимать несколько упаковок, т. к. при этом точечные нагрузки от строп вызовут повреждения нижних панелей.

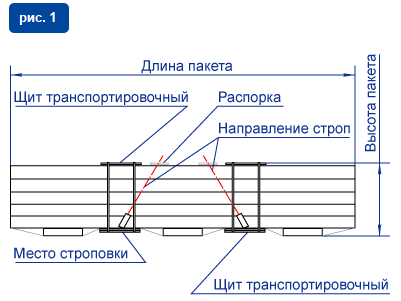

 Для того чтобы не повредить панели в транспортном пакете при разгрузке или перемещении по строительной площадке, необходимо пользоваться специальными траверсами (в исключительных случаях, при длине панелей до 6 м, допускается разгрузка без применения траверс) с использованием ленточных или полотенчатых текстильных стропов.

 В местах строповки на заводе-изготовителе установлены деревянные транспортировочные щиты при длине пакета свыше 4,4 м, при меньшей длине - доски.

 Груз должен разгружаться на ровной поверхности, неровности могут вызвать повреждение транспортных пакетов. Разгрузка упакованных панелей должна производиться как можно ближе к месту окончательного монтажа.

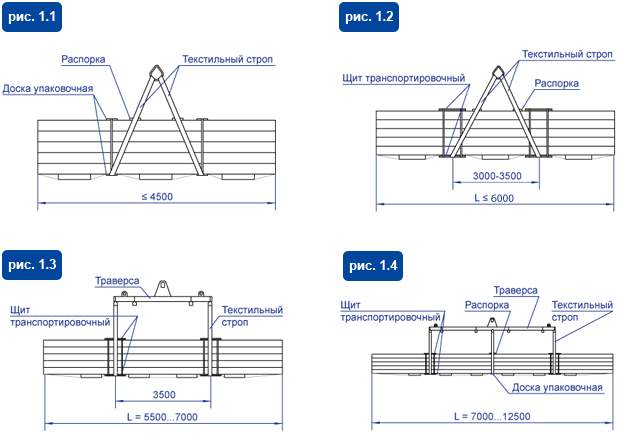

 При строповке транспортных пакетов необходимо пользоваться следующими рекомендуемыми схемами:



Термопанели Сэндвич стеновые

 Сертификаты:

 Сэндвич панели ПСБ и ПКБ группы компаний «Маяк» отвечают требованиям нормативных строительных, пожарных и гигиенических стандартов и проходят необходимую сертификацию в соответствии с действующими нормами.

 Имеются следующие сертификаты:

 Сертификат соответствия №РОСС.RU.СЛ41.Н00141 от 07.06.2006 г.

 Сертификат соответствия №РОСС.RU.СЛ41.Н00059 от 07.06.2006 г.

 Сертификаты пожарной безопасности:

 № ССПБ.RU.ОП019.В00850 от 13.08.2004 г.

 № ССПБ.RU.ОП019.Н00266 от 26.11.2004 г.

 Санитарно-эпидемиологические заключения

 № 77.10.528.П.001243.05.04 от 13.05.2004 г.

 № 77.ОМ.05.528.П.003453.12.05 от 21.12.2005 г.

 Отчеты и заключения об испытаниях на пожарную опасность испытательного центра пожарной безопасности Пожполитест АНО по сертификации Электросерт:

 Протокол № 273-К сертификационных испытаний

 Протокол № 390-К сертификационных испытаний

 Сертификатами подтверждается не только достижение требуемых параметров продукции, а также обеспечение их продолжительного соблюдения в процессе производства. Все это, вместе с системой тщательного контроля качества продукции, осуществляемого в ходе технологического процесса производства, гарантирует высокое качество панелей.



Каталог цветов:

 (См. гиперссылку)
