Трехслойные структурные стеновые панели изготавливаются на новейшей, полуавтоматической технологической линии. В качестве наполнителя используется конструкционная минераловатная плита на основе базальтовых пород плотностью не менее 110 кг/м3 или пенопласт плотностью не менее 25 кг/м3. Покрытие стеновой панели – оцинкованная или окрашенная листовая сталь.
Технические характеристики
Толщина стеновой панели: 40,60,80,100,120,150 и 200 мм
Ширина: 1190 мм
Длина: от 500 мм до 7000 мм
Базовые цвета для стеновых панелей: окрашенная поверхность RAL9003 (белый)
оцинкованная поверхность
Возможна иная цветовая гамма (по RAL) согласно каталогам заводов-изготовителей стали.
Основные технические характеристики панелей с наполнителем из минеральной ваты
|
Тип
панели
|
Толщина
наружной
обкладки,
мм
|
Толщина
внутренней
обкладки,
мм
|
Толщина
панели,
мм
|
Вес
панели,
кг/м(2)
|
Коэффиц.
теплопров.
К
Вт/(м(2)К)
|
|
С
60
80
100
120
150
|
0,55
|
0,55
|
60
80
100
120
150
|
15,8
17,6
19,5
21,6
24,9
|
0,71
0,57
0,47
0,38
0,32
|
|
К
80
100
120
150
|
0,55
|
0,55
|
80
100
120
150
|
18,2
20,1
22,2
25,5
|
0,57
0,47
0,38
0,32
|
|
С/К/05
80
100
120
|
0,55
|
-
|
80
100
120
|
13,1
15,0
17,1
|
0,57
0,47
0,38
|
Основные технические характеристики панелей с наполнителем из пенопласта
|
Тип
панели
|
Толщина
наружной
обкладки,
мм
|
Толщина
внутренней
обкладки,
мм
|
Толщина
панели,
мм
|
Вес
панели,
кг/м(2)
|
Коэффиц.
теплопров.
К
Вт/(м(2)К)
|
|
С
60
80
100
120
150
|
0,55
|
0,55
|
60
80
100
120
150
|
10,5
11,8
12,7
13,6
14,9
|
0,78
0,49
0,40
0,32
0,27
|
|
К
80
100
120
150
|
0,55
|
0,55
|
80
100
120
150
|
12,5
13,4
14,3
15,5
|
0,47
0,38
0,31
0,26
|
|
С/К/05
80
100
120
|
0,55
|
-
|
80
100
120
|
7,8
8,7
9,6
|
0,49
0,40
0,32
|
Акустические параметры панелей
Стены и кровля панелей могут применяться в зданиях, для которых требования в области звукоизоляции не превышают параметров, приведенных в таблице 2 или в объектах, к которым не ставятся требования относительно звукоизоляции. Реверберационный коэффициент звукопоглощения промышленного здания для диапазона частот 100-5000 Гц составляет  средн=0,1. в таблице приведены акустические параметры панелей с наполнителем из минераловатной плиты и пенополиуретана.
|
N
п/п
|
Толщина панели,
мм
|
Акустические параметры
|
|
|
|
дБ
|
Гц
|
дБ
|
дБ
|
|
1
|
60
|
24,0  1
|
1600
|
21,0  1
|
21,0  1
|
|
2
|
80
|
24,0  1
|
1250
|
22,0  1
|
20,0  1
|
|
3
|
100
|
24,0  1
|
1000
|
22,0  1
|
20,0  1
|
|
4
|
150
|
23,0  1
|
1000
|
22,0  1
|
18,0  1
|
Для определения пролетов подпор стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки. При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия ветровой нагрузки и термической нагрузки (светлый цвет панелей).
Типы профилирования

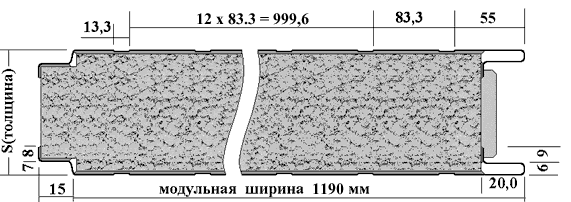

Стеновые и кровельные панели могут производиться в версиях с несколькими типами профилирования. Обкладки панелей могут либо иметь профиль линейного типа, либо быть гладкими, линейный тип профилирования представляет собой плоские продольные углубления шириной 13,3 мм и глубиной 1 мм, расположенные с шагом 83,3 мм.
Стеновые панели:
ПТС ПП - панели с линейным типом профилирования на обеих сторонах, наружной и внутренней;
ПТС ПГ - панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны;
- панели с гладкой обкладкой на обеих сторонах.
Кровельные панели:
ПТК ПП - панели с линейным типом профилирования на обеих сторонах, наружной и внутренней;
ПТК ПГ - панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны.
Стеновые панели гладкие с обеих сторон применяются в основном только для монтажа внутренних перегородок.
Профилирование несет как функцию увеличения жесткости обкладок, так и функцию декоративной внешней отделки объектов построенных из панелей.
Допускаемые ветровые нагрузки (daN/м2) для стеновых панелей
|
Пролет, м
|
Толщина панелей, мм
|
|
|
60
|
80
|
100
|
120
|
150
|
|
2,4
|
46
|
72
|
|
|
|
|
2,7
|
40
|
60
|
|
|
|
|
3,0
|
|
52
|
79
|
|
|
|
3,3
|
|
45
|
66
|
86
|
|
|
3,6
|
|
|
57
|
73
|
|
|
3,9
|
|
|
46
|
63
|
86
|
|
4,2
|
|
|
|
52
|
80
|
|
4,5
|
|
|
|
43
|
70
|
|
4,8
|
|
|
|
|
60
|
|
5,1
|
|
|
|
|
49
|
Примечания:
для определения пролетов подпор стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки.
допускаемый прогиб для стеновых панелей составляет 1/200.
Нагрузки и пролеты в таблицах соответствуют одно- и многопролетным конструкциям.
При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия нагрузок:
а) стеновые панели: ветровая нагрузка + термическая нагрузка (светлый цвет панелей).
Допускаемые нагрузки приведены для панелей светлых цветов. Темный цвет панелей является причиной большой амплитуды температур между наружной и внутренней обкладками в летнее время (при одинаковой температуре внутри помещения), что вызывает увеличение прогиба панелей под влиянием собственного веса и необходимость уменьшения величины других нагрузок.
Преимущества применения
По теплотехническим характеристикам сэндвич - панели в 10 раз превосходят традиционные материалы
Снижение энергозатрат при эксплуатации зданий из сэндвич - панелей в несколько раз
Низкий вес сэндвич-панелей, транспортные расходы на кв.м. стены при строительстве из сэндвич-панелей в 50 раз меньше, чем при использовании кирпича или железобетона
Экономия средств при танспортировке
Легкость сборки-разборки,возможность демонтажа
Быстрая перестройка объекта и возможность дальнейшего его расширения
Условия поставки: Самовывоз. Бесплатная погрузка упакованных в пачки стеновых панелей на заводе производится в открытый борт автомашин. Рекомендуемая внутренняя ширина борта автомашины – не менее 2500мм(пачки укладываются в два ряда). При однорядной загрузке обязательно использовать транспортировочные стяжные ремни. Доставка оговаривается индивидуально.
|
