Строительные панели-сэндвич Budimpeks представляют собой структуру состоящую из 2 конструкционных обкладок и конструкционно-изоляционного наполнения.
Панели Budimpeks производятся двух типов: стеновые панели Budimpeks S и кровельные - Budimpeks D. Каждая из перечисленных типов панелей производится в нескольких толщинах. Форма профилирования линейнaя.
Технические характеристики:
|
Тип панели
|
Толщина наружной обкладки (мм)
|
Толщина внутренней обкладки (мм)
|
Толщина панели
(мм)
|
Длина панели (максим.)
L (м)
|
Вес
панели
(кг/м2)
|
Коэффиц.
Теплопро-
водности
К
W/(м2К
|
|
Budimpeks S
50
80
100
120
150
|
0,55
|
0,55
|
50
80
100
120
150
|
4,0
7,0
7,0
7,0
7.0
|
10,5
11,8
12,7
13,6
14,9
|
0,78
0,49
0,40
0,32
0,27
|
|
Budimpeks D
80
100
120
150
|
0,55
|
0,55
|
80
100
120
150
|
7,0
7,0
7,0
7,0
|
12,5
13,4
14,3
15,5
|
0,47
0,38
0,31
0,26
|
|
Budinpeks S/L/05
80
100
120
|
0,55
|
-
|
80
100
120
|
7,0
7,0
7,0
|
7,8
8,7
9,6
|
0,49
0,40
0,32
|
Параметры коррозионной стойкости панелей Budimpeks:
1. полиэфирное покрытие проявляет защитные свойства соответствующие степени агрессивности сред B, L и U согласно PN-70/H-04651, что означает возможность использования панелей Budimpeks в средах умеренной коррозионной способности, соответствующие средним условиям использования.
Не замечено коррозионных изменений покрытия в щелочных и слабокислых средах, очень хорошие результаты получены для полиэфирного покрытия в 3% Nacl, солевом тумане а также в дистиллированной воде (20С и 40С).
2. покрытие PVF2 проявляет очень хорошую коррозионную стойкость может быть использована в средах со степенью агрессивности B, L, U и С согласно PN-70/H-04651, что означает возможность применения в средах сильной коррозионной способности, отвечающим тяжелым условиям эксплуатации.
Акустические параметры панелей Budimpeks
Реверберационный коэффициент звукопоглощения промышленного здания для лиапазона частот 100 - 5000 Гц составляет a сред = 0,1.
|
|
№
|
Толщина
|
Акустические параметры
|
|
|
|
|
п/п
|
панели
|
Rw1, дБ
|
Frez, Гц
|
RA1, дБ
|
RA2, дБ
|
|
|
|
1
|
50
|
24,01
|
1600
|
21,01
|
21,01
|
|
|
|
2
|
80
|
24,01
|
1250
|
22,01
|
20,01
|
|
|
|
3
|
100
|
24,01
|
1000
|
22,01
|
20,01
|
|
|
|
4
|
150
|
23,01
|
1000
|
20,01
|
18,01
|
|
Параметры в области прочности панелей Budimpeks
Кровельные панели Budimpeks можно применять в кровлях с минимальным наклоном 5% для сплошных панелей и 7% для панелей соединенных на длине. Панели могут применяться при нормальных и низких температурах.
Температура на поверхности панели не может превышать +60 С (временно - не выше +90 С).
При соблюдении соответствующего шага пролетов панели Budimpeks могут выдерживать допускаемые нагрузки, приведенные в таблицах:
Максимальное расстояние между подпорами кровельных панелей:
|
|
Толщина
|
Максимальный пролет ( м )
|
|
|
|
|
панели
|
Зона снеговой нагрузки
|
|
|
|
( мм )
|
I зона
|
II зона
|
III зона
|
|
|
|
100
|
3,0
|
2,7
|
2,4
|
|
|
|
150
|
3,6
|
3,3
|
3,0
|
|
Допускаемые ветровые нагрузки (daN/m(2 )) для стеновых панелей:
|
|
Пролет ( м )
|
Толщина панелей ( мм )
|
|
|
|
|
|
50
|
80
|
100
|
120
|
150
|
|
|
|
2,4
|
70
|
110
|
|
|
|
|
|
|
2,7
|
60
|
90
|
|
|
|
|
|
|
3,0
|
50
|
80
|
120
|
|
|
|
|
|
3,3
|
|
70
|
100
|
130
|
|
|
|
|
3,6
|
|
|
85
|
110
|
|
|
|
|
3,9
|
|
|
70
|
95
|
130
|
|
|
|
4,2
|
|
|
55
|
80
|
120
|
|
|
|
4,5
|
|
|
|
65
|
105
|
|
|
|
4,8
|
|
|
|
|
90
|
|
|
|
5,1
|
|
|
|
|
75
|
|
Преимущество использования панелей:
-высокая степень теплоизоляции зданий,
-быстрота и легкость монтажа зданий и сооружений,
-высокая устойчивость обшивки к полному комплексу действующих атмосферных факторов (колебания температур, интенсивное солнечное облучение, дождь, снег, ветер),
-высокая эстетичность поверхности зданий и сооружений, отсутствие необходимости дополнительной отделки наружной и внутренней стен зданий.
-возможность в случае необходимости легкого демонтажа зданий их перевозки и монтажа на новом месте (многократно).
Толщина стального слоя:
0,55 мм
Толщина слоя цинка:
275 г/м(2)
Наполнитель панелей-сэндвич:
самогаснущий пенопласт
Плотность пенопласта:
не менее 17 кг/м(3)
Обкладки панелей выполнены из стальных оцинкованных листов покрытых органическим покрытием.
Для обкладок применена сталь FeЕ 350G согласно нормы ЕN 10147, двухсторонне оцинкованная.
В стандартной версии, каждая из обкладок со стороны обращенной внутрь панели покрыта органическим слоем толщиной около 10 км увеличивающей сцепление наполнения с обкладкой.
С наружной стороны панели в стандартной версии обкладки покрыты органическим полиэфирным лаком с толщиной слоя 25 км.
В качестве клея применяется клеящая коспозиция на основе полиуретана.
Все типы стеновых и кровельных панелей Budimpeks имеют апплицированную в процессе производства полиуретановую уплотнительную прокладку, обеспечивающую высокую протность и водонепроницаемость соединений.

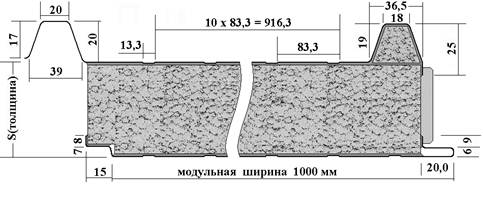

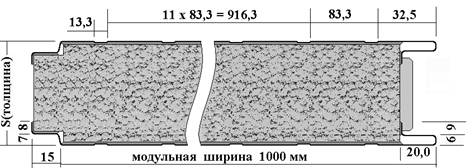

Основные размеры панелей Budimpeks
Стеновые панели Budimpeks S
Стеновые панели могут применятся не только для обшивки наружных стен, но и для внутренних перегородок зданий.
Стандартно производятся 5 типов стеновых панелей по толщине(параметр S) S = 50 мм, 80 мм, 100 мм, 120 мм, 150 мм
Кровельные панели Budimpeks D
Кровельные панели Budimpeks D применяются для настила кровли зданий с углом уклона не менее 5%.
Стандартно производятся 4 типа кровельных панелей по толщине (параметр S) S = 50 мм, 80 мм, 100 мм, 120 мм, 150 мм
Типы профилирования:
Стеновые и кровельные панели могут производится в версиях с несколькими типами профилирования.
Обкладки панелей могут либо иметь профиль линейного типа, либо быть гладкими.
Линейный тип прифилирования представляет собой плоские продольные углубления шириной 13,3 мм и глубиной 1 мм, расположенные с шагом 83,3 мм.
Стеновые панели:
Budimpeks S/L/L- панели с линейным типом профилирования на обеих сторонах, наружной и внутренней
Budimpeks S/L/G- панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны
Budimpeks S/G/G- панели с гладкой обкладкой на обеих сторонах
Кровельные панели:
Budimpeks D/L/L- панели с линейным типом профилирования на обеих сторонах, наружной и внутренней
Budimpeks D/L/G- панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны
Стеновые панели Budimpeks S/G/G гладкие с обеих сторон применяются в основном только для монтажа внутренних перегородок.
Профилирование несет как функцию увеличения жесткости обкладок так и функцию декоративной внешней отделки объектов построенных из панелей.
Примечания :
1. Для определения пролетов подпор стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки.
2. Допускаемый прогиб для стеновых панелей составляет l/200, а для кровельных - l/250. Для кровельных панелей учтено увеличение прогиба под влиянием длительных нагрузок.
3. Нагрузки и пролеты в таблицах соответствуют одно- и многопролетным конструкциям.
4. При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия нагрузок:
а. стеновые панели: ветровая нагрузка + термическая нагрузка (светлый цвет панелей)
б. Кровельные панели: снеговая нагрузка + термическая нагрузка (светлый цвет панелей)
5. Допускаемые нагрузки приведены для панелей светлых цветов. Темный цвет панелей является причиной большой амплитуды температур между наружной и внутренней обкладками в летнее время (при одинаковой температуре внутри помещения), что вызывает увеличение прогиба панелей под влиянием собственного веса и необходимость ументшения величины других нагрузок.
6. Все вышеуказанные прогоны можно применять при условии соблюдения укрепления панелей.
Таблица крепежных и дополнительных материалов:
(см гиперссылку)
ОБЩИЕ ХАРАКТЕРИСТИКИ / ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Ширина сэндвич-панели (монтажная) - 1 190 мм, длина от 2 500 мм до 12 000 мм.
Стеновая панель UFM- утеплитель минераловатное базальтовое волокно Rockwool (Польша) плотностью не менее 120,0 кг/ м3
|
Толщина панели, мм
|
60
|
80
|
100
|
120
|
150
|
200
|
250
|
|
Вес, кг/м2
|
17,1
|
19,7
|
22,3
|
24,8
|
28,3
|
34,5
|
41,2
|
|
Сопротивление теплопередаче ( R ), м2 * C/Вт
|
1,6
|
2,2
|
2,7
|
3,2
|
3,8
|
4,2
|
4,8
|
|
Огнестойкость, мин
|
30
|
|
60
|
120
|
120
|
|
|
|
Звукоизоляция (Rw), dB
|
31
|
32
|
33
|
33
|
33
|
34
|
34
|
Стеновая панель UFP- утеплитель экспондированный пенополистирол плотностью 23,0 - 25,0 кг/м3.
Кровельная панель URM- утеплитель минераловатное базальтовое волокно Rockwool (Польша) плотностью не менее 120,0 кг/ м3
|
Толщина панели, мм
|
60
|
80
|
100
|
120
|
150
|
200
|
250
|
|
Вес, кг/м2
|
19,2
|
21,2
|
23,2
|
25,2
|
28,2
|
31,5
|
36,7
|
|
Сопротивление теплопередаче ( R ), м2 * C/Вт
|
1,6
|
2,2
|
2,7
|
3,2
|
3,8
|
4,2
|
4,8
|
|
Огнестойкость, мин
|
Более 60
|
|
Звукоизоляция (Rw), dB
|
31
|
32
|
33
|
33
|
33
|
34
|
34
|
Кровельная панель URP- утеплитель экспондированный пенополистирол плотностью 23,0 - 25,0 кг/м3.
В данных сэндвич-панелях используется окрашенный горячеоцинкованный стальной лист толщиной 0,55 мм с высококачественным декоративным защитным полимерным покрытием «Polyester» толщиной 25 микрон производства Corus Steel (Великобритания).
Двухкомпонентный полиуретановый клей ведущего европейского производителя Leeson (Великобритания).
Вся продукция поставляется в специальной упаковке и по желанию Заказчика может быть подготовлена к транспортировке автомобильным и железнодорожным транспортом. Доставка рассчитывается индивидуально.
|
