Сэндвич-панели кровельные в металле



ТУ 5768-007-04980426-02

Сэндвич-панели кровельные в металле

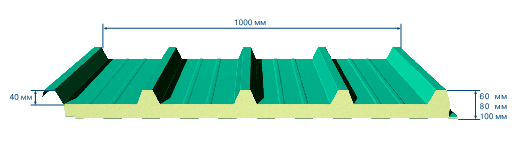

Кровельные панели - это панели толщиной 60, 80, 100 мм изготовленные специально для перекрытия кровель зданий. Панель имеет пять гребней высотой 40 мм. Количество гребней выбрано исходя из больших снеговых нагрузок северных регионов нашей страны. Ширина панели 1000 мм. Длина до 13 метров. Эти панели позволяют быстро и без особых затрат перекрывать большие площади. При этом владелец здания навсегда забудет о протечках и других проблемах обслуживаемых кровель. Необходимо учитывать и скорость проведения работ. При применении кровельных панелей скорость монтажа составляет приблизительно 40-50 кв. метров в час.



Основные характеристики теплопроводности кровельных сэндвич-панелей



Толщина,

 мм

Коэффициент теплопроводности

Коэффициент теплового сопротивление

Коэффициент теплопередачи

60

0,02

3,0

0,315

80

0,02

4

0,24

100

0,02

5,0

0,193

Допустимая нагрузка (Q кг/м пог.) на пролет панели



Сэндвич-панели кровельные в металле

Панель кровельная шириной 1000 металл-металл ( 0.5-0.5мм)



Толщина, мм

Пролет панели, м

Вес, кг/м пог.

2

3

4

5

6

60

325

132

64

35

19

10,2

80

510

213

101

55

32

10,9

100

696

289

138

76

42

11,7

Панель кровельная шириной 1000 металл-металл ( 0.4-0.4мм)



Толщина, мм

Пролет панели, м

Вес, кг/м пог.

2

3

4

5

6

60

264

108

51

29

16

9,2

80

412

170

81

45

26

9,9

100

597

248

120

62

37

10,9

Панель кровельная шириной 1000 металл-металл ( 0.35-0.35мм)



Толщина, мм

Пролет панели, м

Вес, кг/м пог.

2

3

4

5

6

60

206

84

39

21

13

8,7

80

337

157

74

41

22

9,4

100

531

219

106

57

32

10,4

ПРИМЕЧАНИЕ:

 Допустимая нагрузка определена из условия максимального прогиба панели 1/200 L

Основные цвета

Сэндвич-панели кровельные в металле

Дополнительные цвета

Сэндвич-панели кровельные в металле



 Сэндвич-панели кровельные в металле

Преимущества использования сэндвич-панелей с пенополиуретановым утеплителем

Под сэндвич-панелями в настоящее время подразумевают многослойные строительные конструкции, состоящие из одного или двух покровных слоев и утеплителя. Таким образом они являются композитной строительной конструкцией, в которой выгодно взаимосочетаются свойства всех используемых материалов. Сэндвич-панель с наполнителем из пенополиуретана является классическим примером такого рода конструкций. В основном все сэндвичи в качестве покровных слоев используют холоднокатаную оцинкованную сталь с полимерным покрытием. Основные различия связанны с использованием различных теплоизоляционных материалов. Среди наиболее распространенных материалов используют: пенополистирол, минеральную вату и пенополиуретан. Рассмотрим подробнее свойства этих теплоизоляторов.

 Пенополистирол– имеет достаточно низкие механические свойства, химически нестоек, имеет низкую (порядка 70 град.) температуру деструкции, при этом часто является местом нахождения грызунов, что ограничивает его применение в пищевой промышленности. Коэффициент теплопроводности материала 0,04-0,055 Вт/кв.м К. Современные полистиролы могут быть трудногорючими материалами (группа Г1), но в составе конструкции (сэндвич-панели) делают ее крайне неудачной с точки зрения противопожарных норм. Предел огнестойкости конструкции практически равен нулю. При достаточно низкой температуре (65-70 град) пеноматериал превращается в обычный полистирол, который естественно не обладает хорошими теплоизоляционными свойствами.

 Минеральная вата– теплоизоляционный материал с волокнистой структурой. Пространство между волокнами заполнено воздухом, который по сути и является теплоизолятором. Основными недостатками этого материала являются достаточно хорошая теплопроводность ( к-нт теплопроводности 0,06-0,07 Вт/кв.м К) , большая влаговпитываемость и значительная масса ( в панелях применяется вата с плотностью не менее 100 кг/куб.м). Опыт использования мин. ваты в районах с резкими колебаниями температуры и влажности показал, что эффективную теплозащиту этот материал обеспечивает не более чем на 1-2 сезона, после чего набирает влагу и теряет свои теплоизоляционные свойства. Однако применение этого теплоизолятора достаточно широко распространено в России, так как у него есть одно приемущество – по нашим нормам он является негорючим материалом. Несомненно, что чистая мин. вата является таковым материалом, но та ее разновидность, что применяется при производстве сэндвич панелей отнюдь. Для обеспечения уменьшения влаговпитываемости волокна пропитывают специальными органическими добавками, которые в свою очередь (как и вся органика) горючи, при производстве панелей для скрепления наполнителя с покровными листами используют полиуретановые клеи (до 2-х кг на кв.м), которые в свою очередь тоже являются горючими. Таким образом если рассматривать панель с наполнителем из минеральной ваты, как конструкцию, то между листами металла содержится до 10% горючих составляющих, что еще раз заставляет задуматься о широко разрекламированной безусловной негорючести. Есть еще один аспект, который редко рассматривается при разговоре о пожароопасности минераловатных панелей. При пожаре, под воздействием огня покровный лист достаточно быстро скатавается, оголяя утеплитель, который под воздействием ветра тлея разлетается на достаточно большую площадь. При этом куски тлеющей ваты являются дополнительными источниками возгорания.

 Пенополиуретан– говоря об этом материале прежде всего хочется отметить, что 95% всех сэндвич панелей выпускаемых в мире имеют именно этот наполнитель. Обладая превосходными теплоизоляционными характеристиками ( к-нт теплопроводности 0,022 Вт/кв.м К), небольшой массой (средняя плотность 40 кг/куб.м) отличной адгезией к покровным листам, высокой химической и термостойкостью он является абсолютным лидером среди материалов используемых в качестве наполнителя сэндвич-панелей. В этом материале не живут насекомые и грызуны, он не подвержен гниению и распространению грибков и плесени. Пенополиуретан гарантированно не теряет своих характеристик в течении 10 лет, в последующие 5 лет потеря теплоизолирующей способности составит не более 3-5%. Возможность использования более тонких панелей, легкость конструкции позволяет закладывать в проекты более легкие и дешевые несущие конструкции, облегчать фундамент, уменьшать расходы по транспортировке и монтажу панелей. В среднем, при использовании этих панелей возможно достичь экономии до 30%. Единственным вопросом, который беспокоит проектировщиков в нашей стране является горючесть пенополиуретана. Однако необходимо понимать, что горючесть есть характеристика материала а не строительной конструкции. В действующих СНиПах основными критериями, на основании которых принимается решение о возможности применения конструкции, являются предел огнестойкости и пожароопасность. Данные по этим характеристикам полученные при испытании панелей с пенополиуретановым наполнителем показывают, что его применение возможно практически без ограничений при возведении промышленных, складских, административно бытовых и частично общественных зданий.



Сертификаты

Сертификат соответствия РОСС RU.СЛ33.Н00096 №0312835. Срок действия с 06.06.05 по 06.06.08

 Сертификат пожарной безопасности №ССПБ. RU.ОП031.Н.00274 от 29.08.05. Действителен до 29.08.08

Сэндвич-панели кровельные с минераловатным утеплителем

Огнестойкие трехслойные металлические сэндвич-панели Белпанель с экологически чистым минераловатным утеплителем являются наиболее эффективными ограждающими конструкциями.

Технические характеристики кровельных панелей (Белпанель-К4)



толщина,

 мм

ширина,

 мм

длина,

 мм

удельный вес,

 кг/м(2)

приведенное сопротивление, Ro, м(2)c/Вт

50

1000

2000-12000

7,7

1,22

80

20,9

1,88

100

23,0

2,18

120

25,1

2,7

150

28,3

3,18

200

32,5

4,35

250

37,8

5,18

Несущая способность кровельных панелей (Белпанель-К4) *)



толщина,

 мм

максимальное растояние между ригелями, м

расчетная ветровая нагрузка, кг/м(2)

50

100

150

200

250

300

350

400

450

50

2,1

1,45

1,06

0,75

-

-

-

-

-

80

3,11

2,56

2,04

1,65

1,34

1,07

-

-

-

100

3,78

3,08

2,54

2,14

1,77

1,45

1,25

1,05

-

120

4,22

3,69

3,2

2,6

2,18

1,78

1,55

1,33

1,16

150

4,76

4,0

3,58

3,2

2,82

2,54

2,6

1,9

1,59

200

5,54

4,74

4,31

3,87

3,54

3,25

2,9

2,56

2,2

*) Данные приведенные для кровельных панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,6 мм и минераловатным утеплителем плотностью - 105 кг/м3, при однопролетной схеме нагружения, с учетом собственного веса кровельных панелей и сосредоточенной нагрузки, равной 100кг и приложенной в центре панели. Минимальная величина опирания панели не менее 60 мм. Допустимый прогиб L/200.

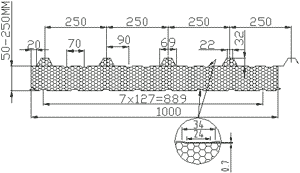

Кровельная панель K-4

Сэндвич-панели кровельные в металле

Виды профилирования внутреннего листа кровельной сэндвич-панели



CT-стандартное

Сэндвич-панели кровельные в металле

КЛ-клиновые канавки

Сэндвич-панели кровельные в металле

СЛ-мелкопровильное Silk Line

Сэндвич-панели кровельные в металле

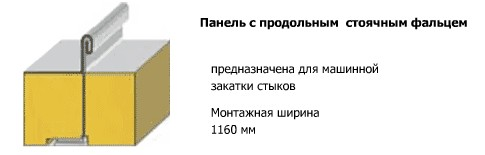

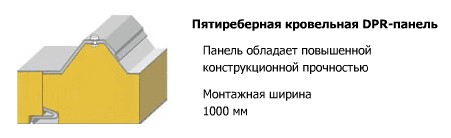

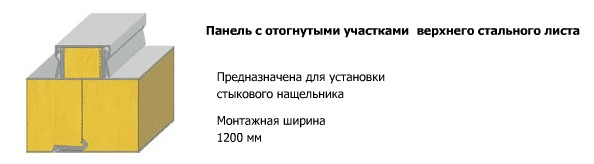

Узлы соединения огнестойких кровельных сэндвич-панелей



Сэндвич-панели кровельные в металле

 Сэндвич-панели кровельные в металле



 Сэндвич-панели кровельные в металле



 Основу панелей системы Белпанель составляет сердечник из высокоэффективных теплоизолирующих материалов (негорючих минераловатных плит с перпендикулярно-ориентированными волокнами на основе базальтовых пород). Толщина этого слоя варьируется в зависимости от назначения и климатических условий, в которых будет эксплуатироваться изделие.

 Теплоизолирующая масса защищена с обеих сторон облицовочными (профилированным оцинкованным и окрашенным стальным листом) слоями, создающими дополнительную конструкционную жесткость. Прочное соединение облицовки и утеплителя обеспечивает высококачествынный клей.



Сэндвич-панели кровельные в металле

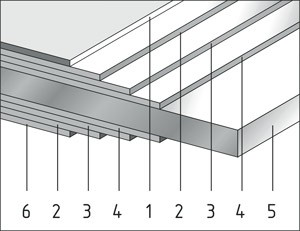

1. Полимерное покрытие (полиэстер, пластизоль и т.д)

 2. Грунтовка

 3. Пассивирующий слой

 4. Цинковое покрытие (не менее 274 г/м3)

 5. Сталь

 6. Защитный лак



 Основные преимущества:

-высокие теплоизоляционные свойства.

 Сэндвич-панель с утеплителем из минеральной ваты. По теплотехническим характеристикам панели Белпанель в несколько раз превосходят традиционные материалы (сэднвич панель имеет толщину 100мм), обеспечивают термическое сопротивление, не уступающее кладке из кирпича пустотного керамического плотностью 1300 кг/куб.м толщиной 1136 мм, кладке из глиняного кирпича 1590 мм, кладке из силикатного пустотелого кирпича 1590 мм, кладке из силикатного кирпича 1705 мм. Затраты на эксплуатацию зданий из сэндвич-панелей, прежде всего, на отопление, снижаются в несколько раз. Сооружения из сэндвич-панелей обеспечивают высокую степень комфортности в любом климате.

 -высокая огнестойкость утеплителя из минеральной ваты.

 Она позволяет применять панели в качестве наружных ограждающих конструкций и противопожарных перегородок.

 -сокращение расходов на транспортировку стройматериалов.

 Легкие и прочные сэндвич-панели транспортировать гораздо проще, чем тонны кирпича, цемента, песка, железобетонные плиты или пиломатериалы.

 -снижение нагрузок на фундамент.

 При применении стеновых и кровельных сэндвич-панелей Белпанель нагрузки на фундамент более чем в 100 раз меньше, чем при использовании кирпича или бетона. Фундамент более легкий, а значит менее трудоемкий. Это дает возможность отказаться от проведения геологических исследований грунта, существенно снизить расходы на строительство фундамента.

 -высокая скорость строительства.

 Сроки снижаются в несколько раз. Это достигается как за счет упрощения фундамента, так и за счет замены, например,

 кирпичной кладки монтажом сэндвич-панелей.

-отсутствие необходимости отделки.

 Сэндвич-панели - это элементы полной заводской готовности. Идеальная поверхность панелей не требует ни наружной, ни внутренней отделки.

-долговечность.

 Оболочка сэндвич-панелей изготовлена из надежной по физико-техническим свойствам оцинкованной стали с антикоррозийным покрытием, грунтовкой и полимерным покрытием.

 -высокие гигиенические качества.

 Это свойство сэндвич-панелей позволяет их использовать для строительства зданий, относящихся к пищевой промышленности.

 Сэндвич-панели Белпанель не являются продуктом питания микроорганизмов, плесени и грызунов.

Сэндвич-панели с крепежной системой DEHA



Манжетный анкер.

 Цилиндрический манжетный анкеризготовляется из нержавеющей ста-ли. Отверстия на обоих концах ци-линдра улучшают сцепление и в тоже время позволяют вкладыватьпрутья арматурной стали, закреп-ляющие манжетный анкер в бето-не. Высота и диаметр манжетногоанкера даны конструкционнымитребованиями

 Манжетный анкер обладает вовсех направлениях одинаковой не-сущей способностью. Все осталь-ные внешние нагрузки передаютсяво внутренние слои посредствомскоб, которые воспринимают де-формации в плоскости панели. Та-ким образом обеспечивается со-блюдение условий статического рав-новесия, причем не возникают усил-ся под действием этих деформаций



Сэндвич-панели кровельные в металле

Плоский анкер

 Плоский анкер представляет собойплоскую пластину из нержавеющейлистовой стали толщиной в 1,5 ммили 3 мм. На пластине на обоих про-тиволежащих концах имеется груп-па отверстий, служащих для анке-ровки в бетоне. Анкерующие стерж-ни вставляются через внутренниеотверстия.

 Плоские анкеры применяютсялибо как несущие анкеры одновре-менно с манжетным анкером, либокак система в панели-сэндвич. Кро-ме того, плоский анкер можно ис-пользовать для защиты от кручения.В таком случае он замещает паруперекрещенных скоб под углом в45°



Сэндвич-панели кровельные в металле

Скобы

 Скобы из нержавеющей стали слу-жат для анкеровки наружного слоя кнесущему, внутреннему слою



Сэндвич-панели кровельные в металле

Пример применения

 Сэндвич-панель с двумя отверстия-ми, в которой слои скреплены манжетным анкером, плоским анкероми простыми скобами



Сэндвич-панели кровельные в металле

Стены из сэндвич-панелей, как правило, плоские крупноразмерные на-ружные конструкций с высокой степенью термостойкости. Они состоятиз несущего, теплоизоляционного инаружного фактурного слоев. Между этими двумя слоями иногда бы-вает воздушная прослойка. Поверх-ность сэндвич-панели обыкновенновыполняется из офактуренного илилицевого бетона.Крепежная система DEHA гарантирует надежное и экономичное сoединение разных слоев сэндвич-панели. Переносит все нагрузки от наружного слоя на внутренний, несущий слой. Полностью отвечаетконструкционным, технологическими эстетическим требованиям, а так же требованиям теплотехники.Манжетный анкер можно использовать для толщины теплоизоляции впределах 30 150 мм, плоский 30 240 мм





Преимущества

Типовые испытания системы

 Система состоит из манжетного ан-кера, плоского анкера и связей. Ихиспользование для передачи на-грузки от наружного на внутреннийнесущий слой надежно и эконо-мично.

 Несложный расчет

 Для выбора анкера достаточно лишьустановить вес наружного слоя. Длясвязей расчет не требуется. Необхо-димо только соблюдать те расстоя-ния и диаметры, которые были уста-новлены в ходе испытаний. Добавоч-ные силы от действия тепла и усадкив этих требованиях уже учтены

 Большая несущая способность

 Симметрический манжетный анкеробеспечивает одинаковую, по всемнаправлениям, несущую способ-ность и воспринимает любые уси-лия, действующие в плоскости эле-мента (панели).

 Простая установка

 Анкеры легко прикрепляются к ар-матурным сеткам. Не препятству-ют устройству теплоизоляционногослоя. Скобы либо вдавливаются пря-мо в свежеуложенный бетон, либодо укладки бетона прикрепляются карматурной сетке.



Сэндвич-панели кровельные в металле
