Сэндвич-панели системы ISOWALL



Сэндвич-панели системы ISOWALL

Технические характеристики



Вес панелей, кг



Толщина (мм)

Длина (м)

50

80

100

120

150

170

200

250

300

1

17

21

24

26

31

33

37

44

51

2

34

42

48

53

62

67

75

89

103

3

51

64

72

80

93

101

113

134

155

4

68

86

96

107

124

135

151

179

206

5

85

106

120

134

155

169

189

224

258

6

102

128

144

161

186

202

226

268

309

7

120

149

168

188

217

236

265

314

362

8

136

170

192

215

248

270

302

359

412

9

154

192

216

234

279

303

339

403

465

10

170

212

241

268

310

338

378

448

517

11

187

233

265

294

341

371

415

492

568

Допустимая расчетная нагрузка (кг/м(2)) на пролет (м) стеновых панелей с утеплителем из минваты



Пролет панели, м

 Толщина панели, мм

2

3

4

5

6

7

50

16

-

-

-

-

-

80

122

48

-

-

-

-

100

259

117

49

-

-

-

120

284

142

66

29

-

-

150

315

167

78

37

15

-

170

-

186

88

41

17

-

200

-

201

95

46

21

-

250

-

254

180

89

41

17

Сведения об испытании образцов трехслойных металлических панелей

 ТУ 5284-001-39494219-99 на прочность



Толщина, мм

50

80

100

120

Разрушающая нагрузка

 Образец по ГОСТ 21562-76 (3200мм х 1190мм) кгс

633

844

1084

1170

Разрушающая нагрузка

 Образец по ГОСТ 23486-79

 (1100мм х 250мм) кгс

180

320

420

440

Индекс изоляции воздушного шума (транспортного потока)



С утеплителем из минераловатной плиты толщиной 120 мм

32 (30)дБ

С утеплителем из пенополистирола толщиной 200 мм

27(24)дБ

Результаты огневых испытаний cэндвич-панелей с утеплителем из минеральной ваты



Для ПСМ-50, ПСМ-80

предел огнестойкости EI 30

Для ПСМ-100

предел огнестойкости EI 90

Для ПСМ-120

предел огнестойкости EI 120

Для ПСМ-150, ПСМ-200, ПСМ-250, ПСМ-300

предел огнестойкости EI 150

Расчетное приведенное сопротивление теплопередаче



Марка панели (Толщина панелей, мм)

50

80

100

120

150

170

200

250

300

Сопротивление теплопередаче м(2) (о)С / Вт

1,32

2,1

2,53

3,16

3,9

4,47

5,26

6,58

7,89

Сравнительная толщина стен для различных строительных материалов, соотствующих нормам строительной теплотехники.



Стеновые материалы

R1=2,2 м(2 о)С / Вт

R2=3,0 м(2 о)С / Вт

Кирпич глиняный обыкновенный

1480 мм

2200 мм

Кирпич эффективный

1000 мм

1500 мм

Керамзитобетон

1000 мм

1500 мм

Сэндвич-панели компании Петропанель

120 мм

170 мм

R - приведенное сопротивление теплопередаче

 Преимущества:

 -тепло — по теплотехническим характеристикам они в 10 раз превосходят традиционные материалы

 -быстро — темпы строительства 1 кв. м стены из «сэндвич»-панелей в 80 раз выше, чем из кирпича

 -легко — нагрузка на фундамент по сравнению с нагрузкой при применении бетона или кирпича уменьшается более чем в 100 раз

 -дешево — идеальная поверхность панелей не требует дополнительной наружной и внутренней отделки

 -красиво — богатая цветовая гамма панелей по каталогам ral или rr

 -экономично — транспортные расходы на строительство 1 кв. м стены в 50 раз меньше, чем при использовании кирпича или железобетона

 -надежно — 35 комбинаций антикоррозийных полимерных покрытий в зависимости от назначения здания и условий эксплуатации

 -перспективно — возможность дальнейшего расширения и быстрой перестройки здания

Облицовка

 Для облицовки панелей применяются:

 сталь холоднокатанная оцинкованная;

 сталь холоднокатанная оцинкованная с полимерным покрытием;

 композитный полимер;

 нержавеющая сталь;

 сталь с покрытием в виде гранитной крошки.

 Наиболее востребованна сталь с полимерным покрытием производства компаний Rautarukki (Финляндия), BRITISH STEEL (Великобритания), Thyssen Krupp Shtahl AG (Германия) и ряда других мировых производителей металлопроката.

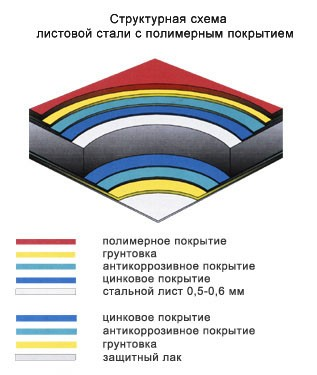

Полимерные покрытия



Сэндвич-панели системы ISOWALL

Используемые полимерные покрытия:

 Пластизоль — состоящий из поливинилхлорида и пластификаторов декоративный полимер, иногда называемый PVC 200, где цифрой обозначена толщина покрытия в мкм. Покрытие пригодно как для внутреннего, так и для наружного применения. Обладает отличной коррозийной стойкостью и хорошей стойкостью к механическим повреждениям Имеет высокую степень формуемости. Стоек к вальцовке.

 Полиэстер (РЕ) — относительно недорогой материал, подходящий для любой климатической зоны. Толщина покрытия — 25 мкм. Предназначен в основном для внутреннего применения. Обладает хорошими механическими свойствами — такими как твердость и хорошая формуемость. Теплостойкость около +120°C. Покрытие может быть как матовым, так и глянцевым.

 Пурал (Pural) — это покрытие на основе полиуретана, обладающее шелковисто-матовой поверхностью. Покрытие предназначено в основном для наружного применения. Обладает высокой степенью формуемости, коррозийной стойкостью и стабильным внешним видом. Выдерживает большие перепады температур, стоек к солнечному излучению, обладает хорошей химической устойчивостью.

 Полидифторионад (PVDF) — рекомендуется для особо ответственного наружного применения. Обладает прекрасными антикорозийными свойствами и отличным внешним видом.





Утеплители

В качестве утеплителя в сэндвич-панелях используются негорючая базальтовая минеральная вата и пенополистирол.

 Минеральная вата изготавливается из базальтового расплава и представляет собой минеральное волокно на синтетическом связующем. ЗАО Петропанель применяет минвату производства

 Paroc Oy (Финляндия);

 Rockwool (Дания).

 Пенополистирол — дешевле и прочнее минваты, однако уступает ей в огнестойкости.

Соединительные замки



Сэндвич-панели системы ISOWALL

Высокие эксплуатационные характеристики зданий и сооружений из «сэндвич»-панелей во многом зависят от стыка панелей:

 обеспечивает прочность соединения конструкции, отсутствие «мостиков холода»,

 не допускает проникновения паров влаги в утеплитель,

 воспринимает термические изменения размеров «сэндвич»-панелей.

 Замок INTALOCK, разработанный на основе предыдущих поколений замков для «сэндвич»-панелей и применяемый сейчас компанией «Петропанель»», в наибольшей степени удовлетворяет всем этим требованиям.

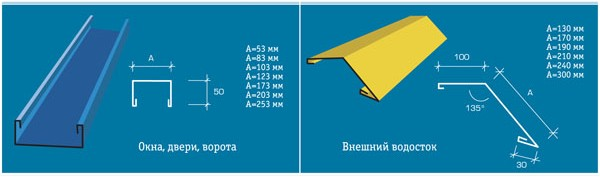

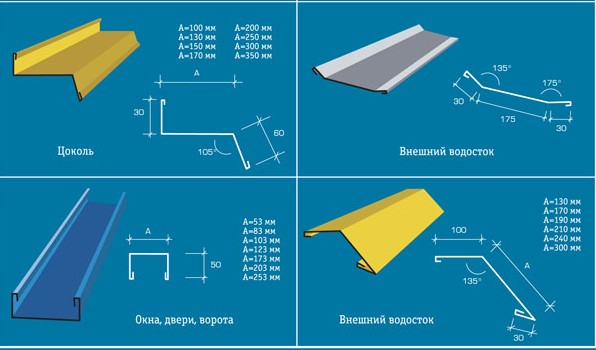

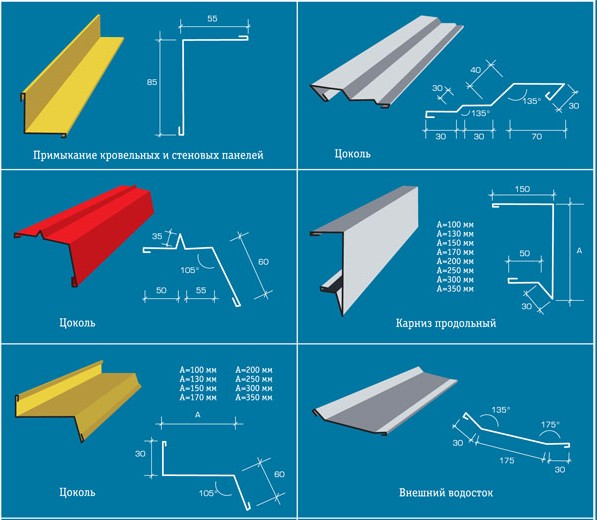

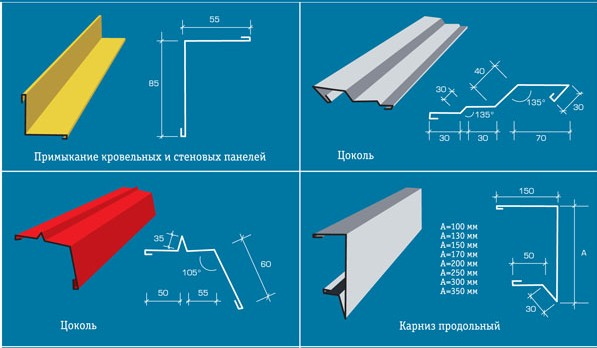

Фасонные элементы

В ЗАО Петропанель разработан широкий спектр узлов, применяемых при возведении зданий из сэндвич-панелей. Главное требование к этим конструктивным элементам - обеспечение полной герметичности стыков и сохранение архитектурной целостности облика здания. Составной частью узлов являются фасонные элементы - холодногнутые профили из оцинкованной стали с полимерным покрытием, так же изготавливаемых компанией Петропанель. Конфигурация фасонных элементов может быть, практически, любой в соответствии с требованием проекта.



Сэндвич-панели системы ISOWALL

Сэндвич-панели системы ISOWALL

Сэндвич-панели системы ISOWALL

Сэндвич-панели системы ISOWALL

Сертификаты

1. Сертификат соответствия РОСС RU.СЛ19.Н00202 №0180489. Срок действия с 05.09.03 по 04.09.06

 2. Санитарно-эпидемиологическое заключение №78.02.03.528.П.002737.09.03 от 02.09.03. Действителен до 10.10.07

3. Сертификат пожарной безопасности №ССПБ. RU.ОП002.Н.01545 от 15.10.04. Действителен до 15.10.07

Сэндвич-панели системы LUTZ, анкерные из естественного камня



Целью анкерных систем является обеспечение надежного и безопасного соединения между наружным слоем и несущей конструкцией. Такая система предусматривает наличие соответствующих допусков как для самой конструкции, так и для лицевого, и изоляционного слоев. Система LUTZ предлагает интегрированную, долговечную систему, которая выполнит все ваши требования канкеровке фасадных элементов изестественного камня.

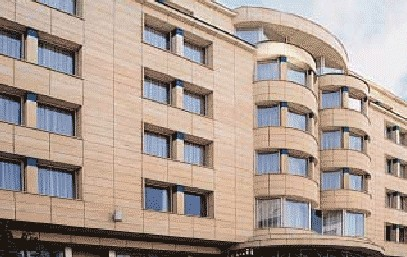

 Преимущества естественного камня.

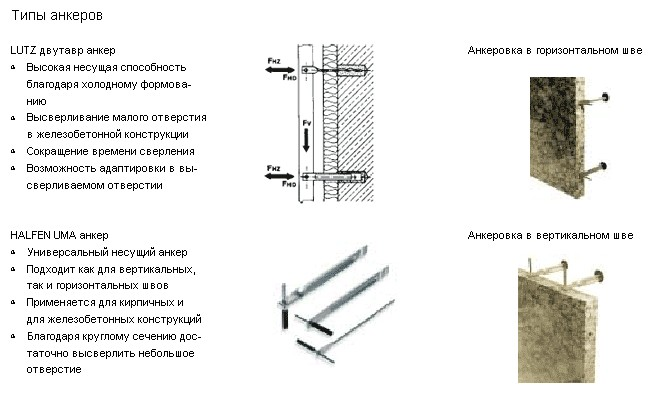

 Фасады из естественного камня обладают устойчивостью к воздействию воды, большой долговечностью и удовлетворают высоким эстетическим требованим. Система LUTZ вам поможет осуществить все эти преимущества. Анкеры LUTZ являются соединительными элементами между лицевым слоем и несущей конструкцией. АнкерыLUTZизготовлены из нержавеющей сталии выполняютдвеосновные функции:

 несущую:передают постояннуюнагрузку от фасадных элемен-тов (т.е. собственную силу тяже-сти анкеруемых каменных пане-лей)

 поддерживающую: удерживаютфасадные панели в правильномположении и воспринимают ветровую нагрузку (давление и от-сос).

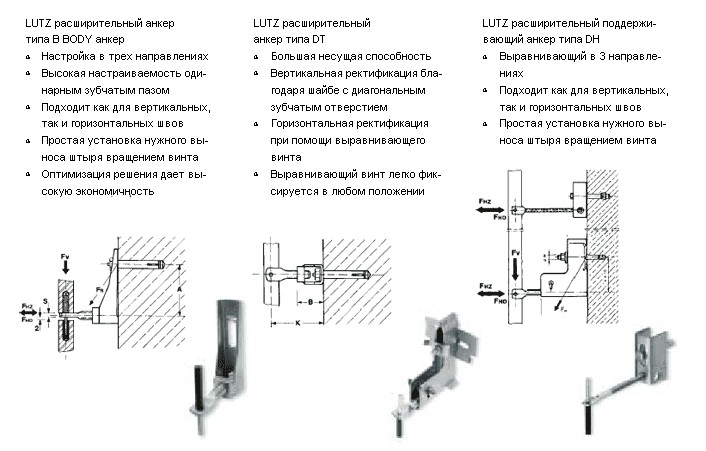

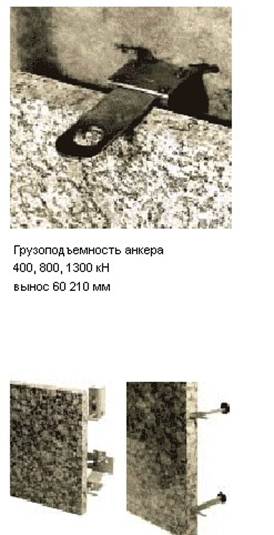

 Анкеры могут подвергаться действию нормальных сил, воздействию изгибающего и крутящего моментов. Все эти силы следует учитывать при выборе крепежного анкера. Каждый фасадный элемент анкерится в четырех или как минимум в трех местах. Анкеры можно вкладывать в отверстия (заполненные раствором) в несущей конструкции, прикреплять дюбелями, или устанавливать на предварительно замоноличенной крепежной рельсе.
