УГМ.К.А.В12. ТУ У 26.8-32496340-001-2003
Предназначены для гидроизоляции деформационных и податливих швов, раскрываемостью и сжимаемостью от 200 до 700% в сборных железобетонных и стальных конструкциях, подверженных вибрациям, сейсмическим и тектоническим сдвигам, гидроударам и возникновению вакуума (метро, водоводы,воздуховоды, коллекторы, тоннели , ДКТ и др.).Успешно применяются для уплотнения в насосном и гидравлическом оборудовании.
В зависимости от ширины деформационного шва, степени расхождения-сжатия шва в процессе эксплуатации предлагаем несколько вариантов гидроизоляции компенсаторами из Графпласт К:
Технические характеристики набухающих компенсаторов ГрафпластК:
- плотность г/см3 0,96
- прочность на разрыв кг/см 31,1
- относительное удлинение % 3060,0
- относительная остаточная деформация % 92,0
- объемное набухание изделий ГрафпластК %:
- через 1 сутки 187,9
- через 2 суток 258,65
- через 3 сутки 354,3
- водопоглощение % по массе 222,0
- самоуплотняющая способность - увеличение объема в 3,5 раз
- морозоустойчивость более 300циклов
- многократность циклов набухания-высыхания без изменения свойств
- экологическая чистота
- долговечность при сохранении технических свойств
более 30 лет;

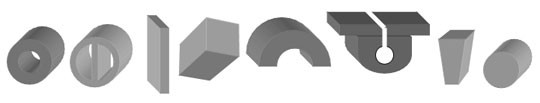

Компенсаторы отливаются индивидуально под заказ, по заданным размерам и конфигурации (лента, жгут, V, Т -образные и др. профили ). Возможны изменения свойств изделий (относительное удлинение, плотность, пористость , усадка при высыхании, набухаемость и др.) путем изменения состава и соотношений ингредиентов.
сухой и набухший компенсаторы
Механизм работы состава и компенсаторов из Графпласт К
В отличие от многих существующих уплотнений, гидроизоляция и герметизация набухающими компенсаторами обеспечивается двумя дополняющими друг друга силами: адгезия клея к бетону и давление на стенки шва. Суспензия (клей) прочно приваривает изделие к бетону. Компенсаторы, в свою очередь, при контакте с водой набухают ( до 360%), надежно уплотняют шов, не давая возможности проникнуть воде.
Процесс набухания и высыхания многократен. Уникальной особенностью набухающих изделий является то, что защитой от воды является сама вода, которая проникает в закрытые поры компенсатора, увеличивет его объем и заполняет собой соединение бетонной конструкции, повторяя очертания полости-шва, тем самым, производя отличную пломбировку соединения. Суспензия из Графпласт К, выполняющая роль соединения (клея), прочно сваривает изделие с бетоном. При расхождении стыков шва ( до 700 %) изделие растягивается не теряя герметичности и контакта с герметизируемыми поверхностями. При сужении шва происходит процесс сжатия компенсатора.
Традиционные ПХВ уплотнители, кулачковые резины, шпонки не решают в полной мере проблему гидроизоляции.
Компенсаторы и профили из Графпласт К приклеивается к бетону с силой адгезии 1,2МПа суспензией Графпласт К, выполняющей роль клея.
В случае если строение высыхает, изделие сжимается, но вновь намокая, расширяется.
В отличие от зарубежных аналогов, гидрофильных резин и глин, которые не советуют использовать в подвижных и деформационных швах, изделия из Графпласт К специально созданы для деформационных, температурных и антисейсмических швов. В местах повышенной вибрации, вакуума и гидроударов.
C компенсаторами просто обращаться так как они легки по весу и готовы к установке. Если разбухание (в 2 раза) гидрофильных глин и резин зарубежных фирм под воздействием воды продолжается в течение 5-14 суток, то Графпласт увеличивается в 3,5 раза за 3 суток, уплотняя конструкцию в местах протечек.
Преимущества набухающих компенсаторов Графпласт К:
1. Они не гниют и не высыхают. Не карбонизируются.
2. Технологичны. Простота и легкость установки приклеиванием или запрессовкой. Минимум операций.
3. Очень эффективны при герметизации и гидроизоляции. Увеличиваются в объеме в два раза за 24 часа, в 3,5 раза за 3 суток
4. Содержание модифицированных графитов способствует большей устойчивости к радиационным излучениям и агрессивных сред
6. Многообразие форм и конфигураций ( на заказ), дает возможность устанавливать их в любые стыки, примыкания и сопряжения конструкций.
7. Высокая механическая прочность полиуретановых изделий позволяет выдерживать различные нагрузки, возникающие в процессе работы
8. Легко склеиваются, с бетоном и между собой на пересечениях однородным по составу материалом.
9. Температурный диапазон работы от -60 до +110 С
10. Многократность циклов набухания-высыхания без изменения свойств
11. Ресурс долголетия более 30 лет
12. Могут использоваться как сальники и уплотнители для трубопроводов, запорной арматуры, в насосном, гидравлическом оборудовании и др.
Технология устройства гидроизоляции деформационных швов зависит от размеров и конфигурации шва и требует предварительного изучения их конструкции, а также отливки компенсаторов, необходимых размеров и форм.
Работы по герметизации проводятся при сухом и мокром бетоне.
Для уплотнения ж/б, стальных, пластмассовых труб друг с другом применяются набухающие сальники, которые гораздо эффективнее и долговечнее существующих.
В отличие от применяемых сальников, Графпласт К не теряет объем, не стареет, не стирается, морозоустойчив, постоянно упруг, расширяется при расхождении шва и сжимается при сжатии не нарушая герметичности. При контакте с водой герметик, поглощая ее, набухает и, закупоривая шов, превращается в упругий сальник. Уникальной особенностью набухающих изделий является то,что защитой от воды является сама вода, которая проникая в материал компенсатора капсулируется, увеличивая его объем и уплотняет зазор между трубами.
Сальники для валов кораблей, насосов, гидравлики выполняются с нанесением слоя модифицированного графита на сторону, прилегаюшую к валу. Набухающий материал постоянно давит на поверхность, а графит обеспечивает скользящий слой.
Работа отличается простотой выполнения и минимумом операций:
- отрезать необходимое количество жгута,
- намотать (один-три витка) на вал насоса ( слой МГ к поверхности вала)
- обрезать (по косой) и склеить суспензией ГрафпластК
Суспензия из Графпласт К
Применяется для гидроизоляции и уплотнений методом инъектирования (закачка под давлением ) в труднодоступных местах и трещинах, для санации и лечения сооружений и конструкций, для упрочнения и стабилизации подвижных и размываемых грунтов, для предотвращения осадочных трещинообразований фундаментов, усадок зданий, сооружений, строительных опорных конструкций и т.д. Является прочным водостойким, эластичным клеем для многих стройматериалов
При смешивании суспензии или пасты с водой происходит полимеризация со значительным увеличением объема (до 9 раз) Способ закачивания механизированный (с помощью инъектора -насоса) и ручной (заливка).
Суспензия ГрафпластК эффективна и надежна при:
санации и лечении повреждений в конструкциях и сооружениях, заполнения трещин, пустот и др.дефектов.
упрочнении и стабилизации подвижных и размываемых грунтов(дамбы, плотины, оползни)
предотвращении осадочных трещинообразований фундаментов, усадок зданий, сооружений, строительных опорных конструкций и т.д.(законтурная прокачка)
герметизации стенок горных выработок с целью уменьшения утечек воздуха, через выработанное пространство,
заполнении пустот в выработках с целью исключения скопления и выделения газа-метана
упрочнении и поддержании кровли неустойчивых горных пород, методом анкерования
Однако практический опыт применения суспензии для герметизации антисейсмических и деформационных швов шириной более 20мм показал ее недостатки:
- Залитая суспензия, при отсутствии воды, усыхает (до 200%) и превращается в массу с большинством открытых пор (поролон, губка), которая может пропускать воду.
- Инъектирование требует спец навыков и дорогостоящего оборудования
(насосное оборудование, пакеры и тд.)
- Залитая полимеризованная масса практически не набухает ( при контакте с водой) и гидроизоляция обеспечивается, в основном, силами адгезии к бетону
- Распределение суспензии при закачке в шов - неконтролируемый процесс. Большое и быстрое газовыделение может образовывать скрытые раковины и полости, что влияет на прочность уплотнения и надежность герметизации.
- Работа с суспензией должна проводится с тщательным соблюдением мер безопасности
В антисейсмических, деформационных и податливых швах шириной 20-120мм с периодическими подвижками, смещениями и раскрываемостью 100-500% гораздо эффективно применять специальные набухающие (от воды) гидроактивные изделия -компенсаторы из Графпласт К. Они изготавливаются под давлением в специальных формах и условиях и обладают, по сравнению с суспензией, лучшими свойствами и характеристиками:
- механическая прочность в 30 раз выше, чем у полимеризованной суспензии
прочность на разрыв 31,1 кг/см
- не гниет, не усыхает, не требует дорогостоящего и громоздкого оборудования. Минимум рабочих операций и технологичность
- масса компенсатора состоит из закрытых пор. Он уже прошел период усадки и работает только на набухание
- механизм герметизации основывается на закупорке набухающим компенсатором шва и давлением на его стенки.
- безвреден в работе. Экологически чист.
Сертификаты
1. Cертификат соответствия - UA1.032.00745114- 05
2. Санитарно-эпидемиологическое заключение 05.03.02-04/17001 от 28.04.2004г.
Профили полиамидные стеклонаполненные - изделия с заданными размерами и формой поперечного сечения - изготавливаются способом экструзии из полиамида ПА 66, наполненного стекловолокном с массовой долей стекловолокна 25 (±2,5) %.
Технические характеристики:
Материал: полиамид ПА 66
Массовая доля стекловолокна: 25%
Температурная устойчивость: до 230 градусов С
Цвет: черный
Типы и размеры
Термовставки выполняются по индивидуальным заказам в соответствии с требованиями производителей алюминиевых систем.
По форме поперечного сечения профили изготавливаются сплошными и полыми.
В зависимости от условий соединения с алюминиевым профилем полку профиля изготавливают с пазом и без паза.
По стойкости к климатическим воздействиям профили подразделяются на типы:
- Н (нормального исполнения)-для районов со средней месячной температурой воздуха в январе минус 20 С и выше;
- М (морозостойкого исполнения) - для районов со средней месячной температурой воздуха в январе ниже минус 20 С.
Цвет профилей чёрный.
Преимущества
Материал полиамид 66, наполненный стекловолокном с массовой долей 25 % имеет:
· химическую стойкость против кислот и щелочей;
· низкую теплопроводность;
· высокую прочность;
· высокую устойчивость к тепловому старению.
Примеры сечений
Транспортировка и хранение.
Профили транспортируют в крытых транспортных средствах всеми видами транспорта в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.
Транспортировку осуществляют пакетами.
Профили хранят в крытых сухих помещениях при температурах не ниже + 5 Си относительной влажности (60+-5) %.Профили не допускается хранить вблизи источников тепла и воды.
Сертификаты
1. Сертификат соответствия № РОСС RU.АЮ64.Н01001. Срок действия с 05.04.2004 г. до 04.04.2007 г.
|
