Сэндвич-панели

ТУ 5804-001-14715694-2006



Сэндвич-панелиСэндвич-панели

Панели в зависимости от их типа и размеров подразделяют на марки. В обозначениях марок включают буквы, означающие тип панелей и область применения, три значения номинальных размеров в сантиметрах и сокращённые обозначения облицовок панелей с двух сторон и вида профиля:

Технические характеристики



Тип панели

Назначение панели

Чертеж

Номинальные размеры панелей, мм

Длина, L

Ширина, B

Толщина, H

ПТС-М

Стеновая (С)

Черт. 1

от 2.0 до 13000

1185

от 50 до 300

ПТС-П

Стеновая (С)

Черт. 2

от 2.0 до 13000

1185

от 50 до 300

Основные размеры панелей в зависимости от их типа и назначения должны соответствовать указанным в таблице.



Обозначение геометрических размеров:

первое - длина (L)

 второе - ширина (B)

третье - толщина (H)

Обозначения вида облицовки:

- Pol / Pol - стальной оцинкованный лист толщиной 0,5 мм с полимерным покрытием Polyester с двух сторон.

- Zn / Pol - стальной оцинкованный лист толщиной 0,5 мм с одной стороны и стальной оцинкованный лист толщиной 0,5 мм с полимерным покрытием Polyester с другой стороны.

- Zn / Zn - стальной оцинкованный лист толщиной 0,5 мм с двух сторон.

Обозначения вида профиля металла которым облицована панель:

К – классический

Г - гладкий профиль

Ш – широкий профиль

Примеры маркировки панелей:

Панель трехслойная стеновая длиной 230 см, шириной 119 см и толщиной 10 см облицованная с одной стороны стальным оцинкованным листом толщиной 0,5 мм с полимерным покрытием Polyester с другой стороны стальным оцинкованным листом толщиной 0,5 мм без покрытия с классическим профилем и утеплителем из минеральной ваты:

ПТС- М (С) – 230 х 119 х 10 Zn / Pol (K)

 Панель трёхслойная стеновая длиной 230 см, шириной 119 см и толщиной 10 см облицованная с двух сторон стальными оцинкованными листами толщиной 0,5 мм с полимерным покрытием Polyester с широким профилем и утеплителем из пенополистирола:

ПТС- П (С) – 230 х 119 х 10 Pol / Pol (Ш).

 Панели изготавливаются в соответствии с техническими условиями на производство сэндвич – панелей: ТУ 5804-001-14715694-2006. Настоящие технические условия распространяются на панели стальные с утеплителем из пенополистирола и мин.плиты двухслойные и трехслойные, изготавливаемые ООО “ Термоконтур “ на технологической линии поточного типа.

Панели предназначены для использования в качестве наружных стен, перегородок и покрытий, эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности панели от – 65 до +75 C, температуре внутренней поверхности до 30 С, относительной влажности внутреннего воздуха в помещениях не более 60%.

Типы и размеры:

Панели по конструктивному решению подразделяются на типы:

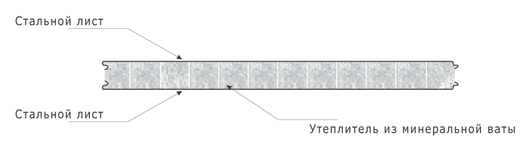

 - ПТС-М - панели трехслойные, состоящие из двух стальных профилированных листов и утеплителя из минеральной ваты.

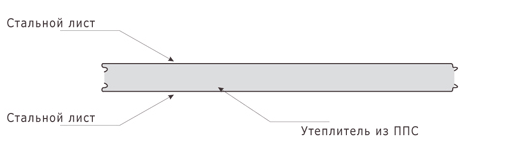

 - ПТС-П - панели трехслойные, состоящие из двух стальных профилированных листов и утеплителя из пенополистирола.



Сэндвич-панели

Сэндвич-панели

Сэндвич-панель склеивается методом горячего прессования с использованием адгезивов на пенополиуритановой основе в плотный конструктивный единый элемент, который после изготовления приобретает высокие прочностные и эксплутационные характеристики.

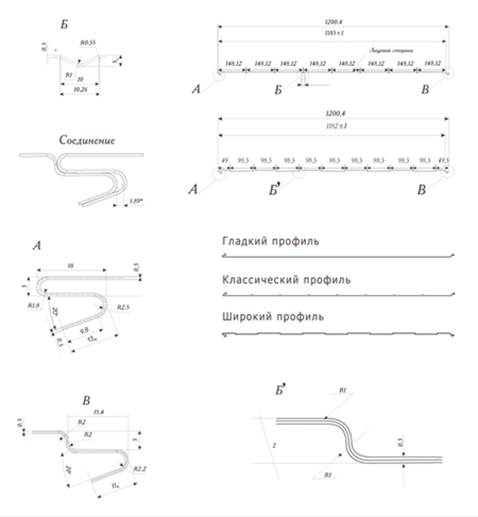

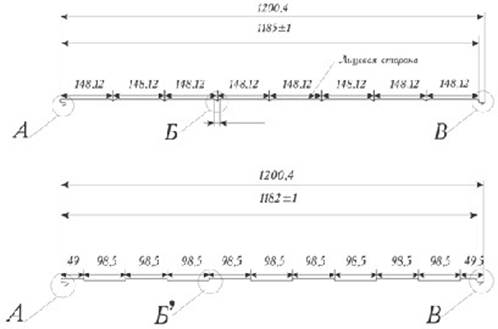

Листы металла перед прессованием профилируются для формирования “замка” по боковым сторонам панели и декоративного оформления поверхностей различными профилями. Профиль на готовых панелях обеспечивает удобное и надежное соединение панелей между собой при монтаже.



Сэндвич-панели

Сэндвич-панели

Сэндвич-панели

Технические данные панелей-сэндвич



Тип панели

Толщина наружной облицовки (мм)

Толщина внутренней облицовки (мм)

Толщина панели (мм)

Длина панели (максим.) L (м)

Вес панели (кг/кв.м)

Коэффиц. Теплопередачи м2*К/Вт

Коэффиц. Теплопроводности Вт/м*К

ПДС-М

0,5

0,5

50

6,5

15,8

0,87

0,044

ПДС-М

0,5

0,5

80

13,0

17,6

1,30

0,044

ПДС-М

0,5

0,5

100

13,0

19,5

1,59

0,044

ПДС-М

0,5

0,5

120

13,0

21,6

1,87

0,044

ПДС-М

0,5

0,5

150

13,0

24,9

2,30

0,044

ПДС-П

0,5

0,5

80

13,0

9,8

1,40

0,034

ПДС-П

0,5

0,5

100

13,0

10,2

2,24

0,034

ПДС-П

0,5

0,5

120

13,0

10,6

2,76

0,034

ПДС-П

0,5

0,5

150

13,0

13,0

3,28

0,034

Акустические параметры панелей



Стены из панелей могут применяться в зданиях, для которых требования в области звукоизоляции не превышают параметров, приведенных в таблице 2, или в объектах, к которым не ставятся требования относительно звукоизоляции. Реверберационный коэффициент звукопоглощения промышленного здания для диапазона частот 100 - 5000 Гц составляет асред = 0,1. В таблице 2 приведены акустические параметры панелей

 Акустические параметры панелей



Толщина

Акустические параметры

Rw1, дБ

Frez, Гц

RA1, дБ

RA2, дБ

50

24,0+

1600

21,0+

21,0+

80

24,0+

1250

22,0+

20,0+

100

24,0+

1000

22,0+

20,0+

150

23,0+

1000

20,0+

18,0+

Технические характеристики материалов используемых в производстве панелей

 Объёмная масса утеплителя должна отличаться по площади панели не более чем на 10% от указанной в рабочих чертежах. В качестве утеплителя панели применяется полистирол, получаемый в результате вспенивания твердых композиций или плиты полистирольные по ГОСТ 15588 или мин.плита на основе базальтового волокна. В качестве связующего вещества для вклеивания утеплителя применяется однокомпонентный полиуретановый клей. Металлические листы для панелей изготавливаются из тонколистовой оцинкованной стали по ГОСТ 14918 или из тонколистовой стали, окрашенной полиэфирной эмалью. Панели обрезаются под прямым углом. Допускаемая косина реза не более 2мм. Ребровая кривизна панели в пределах поля допуска на ширину. Неплоскостность панелей не должна быть более 4 мм. В панелях не допускаются: - повреждения (вмятины, вырыв) утеплителя по боковым и торцевым граням глубиной более 10 мм и площадью более 10 см; - смещения кромок металлических листов относительно друг друга более 3мм; - повреждения защитного покрытия металлических листов; - расслаивания утеплителя; - снятия боковых кромок металлических листов; - выступающие заусенцы на кромках металлических листов.

Сэндвич - панели изготавливаются в соответствии с требованиями технических условий по рабочим чертежам и технологическим регламентам, утвержденным в установленном порядке. Отклонения размеров панелей от указанных в рабочих чертежах не должны быть более приведенных в таблице.



Длина панелей

Допускаемые отклонения размеров панелей, мм

По длине

По ширине

По толщине

До 7200

+4

+3

+1,6

Св. 7200

+6

+3

+1,6

Все материалы, применяемые в производстве панелей завода “Термоконтур “ проходят контроль на соответствие физико-техническим свойствам и механическим показателям. Показатели утеплителя должны соответствовать указанным в первой таблице (для мин.плиты), во второй таблице (для пенополистирола).



Наименование показателей

Норма

Плотность, кг/м3, не более

 Коэффициент теплопроводности при (285) К, Вт/(м К)

 Влажность по массе, %, не более

 Содержание органических веществ по массе, %, не более

 Сжимаемость, % не более

 Прочность на сжатие при 10%-ой деформации, кПа, менее

 Упругость, %

 Паронепроницаемость, мг./м.ч.Па, не менее

 Горючесть, степень

115

 0,044

 1,0

 3,5

 1,0

 15* 25*

 98 мин.

 0,33

 НГ

Наименование показателей

Норма

Объёмная масса, кг/м3, не более

 Коэффициент теплопроводности, Вт/(м.К) [ккал/(м.ч.С)], не более

 Усадка линейная технологическая, % не более

 Влагопоглощение за 24 ч, при относительной влажности воздуха 96%, об.%, не более

 Водопоглощение за 24ч при насыщении водой, об.%, не более

 Прочность, Па 105 (кгс/см), не менее:

 при растяжении

 при сжатии

 при сдвиге

 Модуль упругости, Па 105(кгс/см), не более

 Модуль сдвига, Па 105 (кгс/см), не более

25

 0,034(0,04)

 0,5

 0,1

 2



3

 1,5

 2

 200

 100

Для придания декоративных свойств оцинкованной тонколистовой стали, применяются полимерные покрытия широкой цветовой гаммы, такие как Полиэстер, Пурал, PVDF. Покрытия имеют различные эксплутационные характеристики.



Характеристика полимерных покрытий

Полиэстер

Пурал

PVDF

Толщина покрытий, МКМ

 Поверхность

 Максимальная температура эксплуатации, С

 Максимальная температура обработки, С

 Коррозийная стойкость

 - соляной тест, часов

 - водяной тест, не менее, часов

 Устойчивость к ультрафиолетовому излучению

 Устойчивость к механическим повреждениям

 Сохранность внешнего вида

25

 гладкая

 +120

 -10



500

 1000

 высокая

 средняя

 низкая

50

 гладкая

 +120

 -15



1000

 1000

 высокая

 высокая

 высокая

25/25

 гладкая

 +120

 -10



1000

 1000

 очень высокая

 высокая

 очень высокая

Рекомендации по выбору толщины панелейВ таблице приведено значение необходимой минимальной толщины стен с применением стандартных панелей завода «Термоконтур» на основе минеральной ваты.

Областной город России

Условия эксплуатации

ГСПО

Тип помещения

Ro тр, кв.м, С/Вт

Толщина изоляции, мм

Архангельск

Б

 Б

 Б

6180

 5670

 5670

1

 2

 3

3,58

 2,90

 2,13

200

 150

 125

Вологда

А

 Б

 Б

5570

 5100

 5100

1

 2

 3

3,35

 2,73

 2,02

150

 150

 100

Воронеж

А

 А

 А

4140

 4140

 4140

1

 2

 3

2,85

 2,44

 1,83

125

 125

 100

Владимир

А

 Б

 Б

4580

 4580

 4580

1

 2

 3

3,00

 2,75

 1,91

150

 150

 100

Казань

А

 Б

 Б

4160

 4160

 4160

1

 2

 3

3,30

 2,70

 2,00

150

 150

 100

Калининград

Б

 Б

 Б

3600

 3600

 3600

1

 2

 3

2,54

 2,10

 1,65

125

 125

 100

Калуга

А

 Б

 Б

5570

 5100

 5100

1

 2

 3

2,94

 2,52

 1,88

150

 125

 100

Кострома

А

 Б

 Б

4300

 4300

 4300

1

 2

 3

3,25

 2,66

 1,97

150

 150

 100

Курск

А

 Б

 Б

4040

 4040

 4040

1

 2

 3

2,80

 2,41

 1,80

125

 125

 100

Липецк

А

 А

 А

4330

 4330

 4330

1

 2

 3

2,91

 2,50

 1,86

125

 125

 100

Москва

А

 Б

 Б

5027

 4600

 4600

1

 2

 3

3,16

 2,58

 1,92

150

 150

 100

Мурманск

Б

 Б

 Б

5830

 5830

 5830

1

 2

 3

3,44

 2,95

 2,17

200

 150

 125

Новгород

А

 Б

 Б

4500

 4500

 4500

1

 2

 3

2,97

 2,55

 1,60

150

 150

 100

Петрозаводск

А

 Б

 Б

5060

 5060

 5060

1

 2

 3

3,17

 2,72

 2,01

150

 150

 100

Псков

А

 Б

 Б

4160

 4160

 4160

1

 2

 3

2,86

 2,45

 1,83

125

 125

 100

Ростов-на-Дону

А

 А

 А

3180

 3180

 3180

1

 2

 3

2,51

 2,77

 1,64

125

 125

 100

Рязань

А

 Б

 Б

4480

 4480

 4480

1

 2

 3

2,97

 2,54

 1,90

150

 125

 100

Самара

А

 А

 А

4710

 4710

 4710

1

 2

 3

3,05

 2,51

 1,87

150

 125

 100

Санкт-Петербург

А

 Б

 Б

4360

 4360

 4360

1

 2

 3

2,93

 2,66

 1,97

150

 150

 100

Тверь

А

 Б

 Б

4580

 4580

 4580

1

 2

 3

3,00

 2,57

 1,92

150

 150

 100

Тула

А

 Б

 Б

4350

 4350

 4350

1

 2

 3

2,91

 2,50

 1,86

125

 125

 100

Ярославль

А

 Б

 Б

5300

 4860

 4860

1

 2

 3

3,26

 2,66

 1,97

150

 150

 100

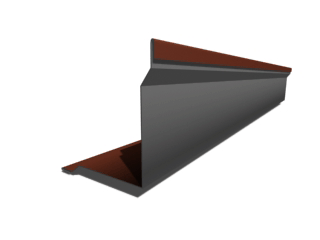

Доборные элементы



Уголок наружный

 профильный



Сэндвич-панели

Уголок внутренний

 профильный

Сэндвич-панели

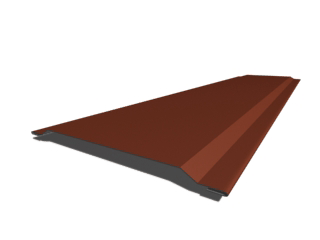

Нащельник

 вертикальный

Сэндвич-панели

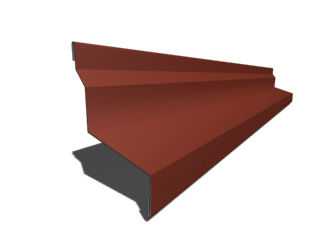

Отлив цокольный

Сэндвич-панели

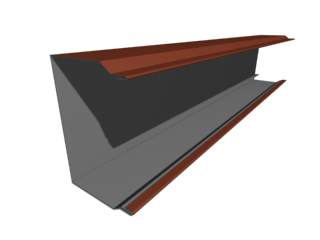

Короб

Сэндвич-панели

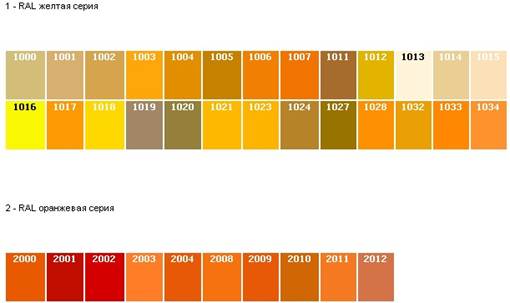

Цветовая схема:



Сэндвич-панели

Сэндвич-панели

Сэндвич-панели

Сэндвич-панели

Сэндвич-панели
