ТУ 5284-002-17955111-03
Кровельная сэндвич-панель ЕВРО - легкая металлическая трехслойная конструкция, которая применяется в качестве покрытия кровли.
Технические характеристики
|
Толщина панели S, мм
|
50
|
60
|
70
|
80
|
90
|
100
|
110
|
120
|
130
|
140
|
150
|
180
|
200
|
240
|
300
|
|
Масса 1 кв.м. панели, кг
|
9,98
|
10,01
|
10,04
|
10,08
|
10,11
|
10,44
|
10,83
|
11,21
|
11,60
|
11,98
|
12,57
|
12,83
|
13,00
|
13,53
|
14,33
|
|
Звукоизоляция,
дБ
|
30
|
30
|
30
|
31
|
31
|
32
|
32
|
32
|
32
|
32
|
34
|
34
|
36
|
38
|
39
|
|
Термическое сопротивление, Rм2*оС/Вт
|
1,28
|
1,54
|
1,79
|
2,05
|
2,31
|
2,56
|
2,82
|
3,08
|
3,33
|
3,59
|
3,85
|
4,62
|
5,13
|
6,15
|
7,69
|
|
Теплопровод - ность утеплителя, Вт/м*оС
|
0,039
|
|
Ширина панели, мм
|
1180
|
|
Длина панели, мм
|
От 1000 до 12000
|
|
Группа горючести
|
Г1 - присваивается слабогорючим строительным материалам (ГОСТ 30244)
|
ЕВРО панель - ненесущая конструкция, которая фиксируется к несущим конструкциям покрытия (кровельным прогонам) с помощью самосверлящих шурупов или саморезов.

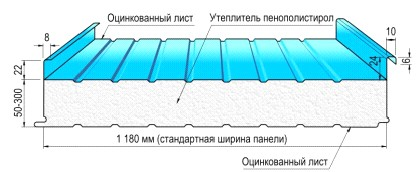

ЕВРО панель состоит из:
- двух слоев оцинкованного стального листа (толщиной 0,5 мм) с полимерным покрытием POLYESTER (производства U.S. Steel Kosice, Словакия);
- одного слоя высокоэффективного утеплителя из пенополистирола плотностью 23-25 кг/куб.м производства ЗАО МОССТРОЙ-31
Прочное сцепление этих трех слоев обеспечивается применением высококачкственного двухкомпонентного клея на полиуретановой основе производства HUNTSMAN (Голландия), Leeson (Великобритания).
Кровельные сэндвич-панели ЕВРО снабжены продольным фальцем, предназначенным для прочного и герметичного соединения панелей между собой.
Фальцы выполняются (закатываются) электромеханической фальцезакаточной машиной или вручную с помощью специального гибочного инструмента.

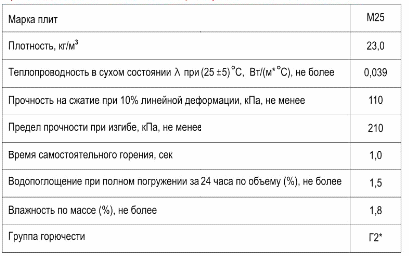

Технические характеристики утеплителя кровельной панели ЕВРО
*Г2 - присваивается умеренногорючим строительным материалам (ГОСТ 30244)

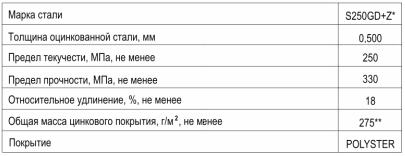

Технические характеристики стального листа панелей ЕВРО и КЛАССИК

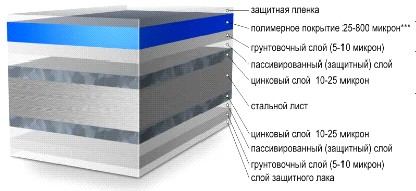

Структура покрытия стального листа панелей ЕВРО и КЛАССИК
*Сталь данной марки S250GD+Z предназначена для строительных конструкций, обладает необходимой жесткостью, при этом успешно профилируется.
**Большая толщина цинкового покрытия (не менее 275 г/м2) обеспечивает высокую коррозионную стойкость.
***Полимерное покрытие: полиэстер, пластизол, пурал, PVDF

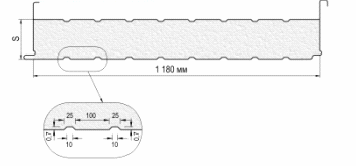

Типы профилей ЕВРО и КЛАССИК
Гладкий профиль
Стандартный профиль
Панель ЕВРО и КЛАССИК могут иметь комбинированное сочетание профилей металлической обшивки по желанию заказчика:

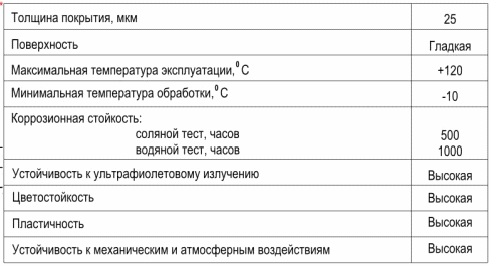

Технические характеристики покрытия полиэстер
Преимущества сэндвич - панелей
1. Высокие теплоизоляционные свойства
2. Высокая скорость возведения зданий и сооружений с использованием сэндвич-панелей приводит к снижению материальных расходов
3. Малый вес панелей упрощает их монтаж, а также снижает нагрузку на фундаменты, что приводит к облегчению несущих металлоконструкций и существенной экономии материальных затрат.
4. Стыки между панелями полностью герметичны от проникновения влаги во внутрь помещения.
5. Привлекательный внешний вид панелей позволяет избежать расходов на дополнительную наружную и внутреннюю отделку помещений.
6. Сэндвич-панели способны прослужить на протяжении длительного срока без потери своих свойств при соблюдении условий их эксплуатации.
7. Удобство использования сэндвич-панелей при реконструкции зданий и демонтажа ограждающих конструкций.
|
