Строительные панели-сэндвич Budimpeks W представляют собой структуру состоящую из 2 конструкционных обкладок и конструкционно-изоляционного наполнения.

 Панели Budimpeks серии W (с наполнением мин.ватой) производятся двух типов: стеновые панели Budimpeks SW и кровельные - Budimpeks DW. Каждая из перечисленных типов панелей производится в нескольких толщинах. Форма профилирования линейнaя.

Технические характеристики:

Параметры коррозионной стойкости панелей Budimpeks W:

 1. полиэфирное покрытие проявляет защитные свойства соответствующие степени агрессивности сред B, L и U согласно PN-70/H-04651, что означает возможность использования панелей Budimpeks W в средах умеренной коррозионной способности, соответствующие средним условиям использования.

 Не замечено коррозионных изменений покрытия в щелочных и слабокислых средах, очень хорошие результаты получены для полиэфирного покрытия в 3% Nacl, солевом тумане а также в дистиллированной воде (20С и 40С).

 2. покрытие PVF2 проявляет очень хорошую коррозионную стойкость может быть использована в средах со степенью агрессивности B, L, U и С согласно PN-70/H-04651, что означает возможность применения в средах сильной коррозионной способности, отвечающим тяжелым условиям эксплуатации.

Акустические параметры панелей Budimpeks W

Реверберационный коэффициент звукопоглощения промышленного здания для лиапазона частот 100 - 5000 Гц составляет а сред = 0,1.

Параметры в области прочности панелей Budimpeks W:

 Кровельные панели Budimpeks W можно применять в кровлях с минимальным наклоном 5% для сплошных панелей и 7% для панелей соединенных на длине. Панели могут применяться при нормальных и низких температурах. Температура на поверхности панели не может превышать +60 С (временно - не выше +90 С). При соблюдении соответствующего шага пролетов панели Budimpeks W могут выдерживать допускаемые нагрузки, приведенные в таблицах.

Максимальное расстояние между подпорами кровельных панелей

Допускаемые ветровые нагрузки (daN/m(2 )) для стеновых панелей

Толщина стального слоя:

 0,55 мм

 Толщина слоя цинка:

 275 г/м(2)

 Наполнитель панелей-сэндвич:

 базальтовая минеральная вата.

 Плотность минваты:

 не менее 100 кг/м(3)

 Преимущества строительства из панелей:

-высокая степень теплоизоляции зданий,

 -быстрота и легкость монтажа зданий и сооружений,

 -высокая устойчивость обшивки к полному комплексу действующих атмосферных факторов (колебания температур, интенсивное солнечное облучение, дождь, снег, ветер),

 -высокая эстетичность поверхности зданий и сооружений, отсутствие необходимости дополнительной отделки наружной и внутренней стен зданий.

 -возможность в случае необходимости легкого демонтажа зданий их перевозки и монтажа на новом месте (многократно).

 Обкладки панелей выполнены из стальных оцинкованных листов покрытых органическим покрытием.

Для обкладок применена сталь FeЕ 350G согласно нормы ЕN 10147, двухсторонне оцинкованная.

 В стандартной версии, каждая из обкладок со стороны обращенной внутрь панели покрыта органическим слоем толщиной около 10 км увеличивающей сцепление наполнения с обкладкой.

С наружной стороны панели в стандартной версии обкладки покрыты органическим полиэфирным лаком с толщиной слоя 25 км.

 В качестве клея применяется клеящая коспозиция на основе полиуретана.

 Все типы стеновых и кровельных панелей Budimpeks S имеют апплицированную в процессе производства полиуретановую уплотнительную прокладку, обеспечивающую высокую протность и водонепроницаемость соединений.

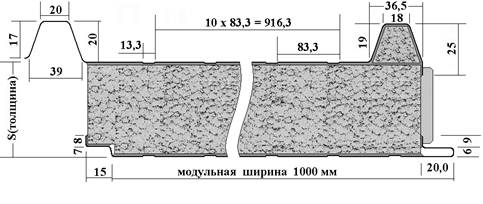

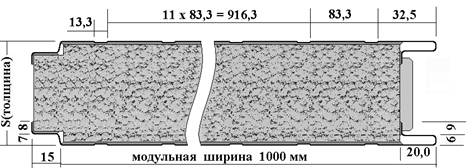

Основные размеры панелей Budimpeks W

Стеновые панели Budimpeks SW:

Стеновые панели могут применятся не только для обшивки наружных стен, но и для внутренних перегородок зданий.

 Стандартно производятся 5 типов стеновых панелей по толщине, (параметр S) S = 60 мм, 80 мм, 100 мм, 120 мм, 150 мм

Кровельные панели Budimpeks DW

Кровельные панели Budimpeks DW применяются для настила кровли зданий с углом уклона не менее 5%.

 Стандартно производятся 4 типа кровельных панелей по толщине на рис 2. (параметр S) S = 60 мм, 80 мм, 100 мм, 120 мм, 150 мм

Типы профилирования

 Стеновые и кровельные панели могут производится в версиях с несколькими типами профилирования. Обкладки панелей могут либо иметь профиль линейного типа, либо быть гладкими.

 Линейный тип прифилирования представляет собой плоские продольные углубления шириной 13,3 мм и глубиной 1 мм, расположенные с шагом 83,3 мм.

Стеновые панели:

Budimpeks SW/L/L- панели с линейным типом профилирования на обеих сторонах, наружной и внутренней

 Budimpeks SW/L/G- панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны

 Budimpeks SW/G/G- панели с гладкой обкладкой на обеих сторонах

Кровельные панели:

 Budimpeks DW/L/L- панели с линейным типом профилирования на обеих сторонах, наружной и внутренней

 Budimpeks DW/L/G- панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны

Стеновые панели Budimpeks SW/G/G гладкие с обеих сторон применяются в основном только для монтажа внутренних перегородок.

 Профилирование несет как функцию увеличения жесткости обкладок так и функцию декоративной внешней отделки объектов построенных из панелей.

 Примечания :

1. Для определения пролетов подпор стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки.

2. Допускаемый прогиб для стеновых панелей составляет l/200, а для кровельных - l/250. Для кровельных панелей учтено увеличение прогиба под влиянием длительных нагрузок.

3. Нагрузки и пролеты в таблицах соответствуют одно- и многопролетным конструкциям.

4. При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия нагрузок:

 а. стеновые панели: ветровая нагрузка + термическая нагрузка (светлый цвет панелей)

 б. Кровельные панели: снеговая нагрузка + термическая нагрузка (светлый цвет панелей)

5. Допускаемые нагрузки приведены для панелей светлых цветов. Темный цвет панелей является причиной большой амплитуды температур между наружной и внутренней обкладками в летнее время (при одинаковой температуре внутри помещения), что вызывает увеличение прогиба панелей под влиянием собственного веса и необходимость ументшения величины других нагрузок.

6. Все вышеуказанные прогоны можно применять при условии соблюдения крепления панелей.

Таблица крепежных и дополнительных материалов:

D1Резьбонарезающий винт из нержавеющей стали с уплотнительной шайбой и калоттой 6,3 х ...

 D2Односторонняя водонепроницаемая заклепка 4,8 х 8,3

 D3Односторонняя заклепка 4,0 х 9,5

 D4Резьбонарезающий винт из нержавеющей стали с уплотнительной шайбой 6,3 х ...

 D5Уплотнительная лента

 D6Резьбонарезающий винт из нержавеющей стали с уплотнительной шайбой 4,8 х 19 мм

 D7Резьбонарезающий винт из нержавеющей стали с уплотнительной шайбой и цветным колпачком 6,3 х ...

 D8Винт с потайной головкой

 D9Соединительный болт с гайкой и уплотнительной шайбой М6

 D10Винт с распорной втулкой

 D11Уплотняющий профильный элемент

 D12Уплотнительная лента 9 х 5 мм
