Выпускается два типа панелей:
 2  1
1. Стеновые панели «Сэндвич» (ПСТ)
2. Кровельные панели «Сэндвич» (Покрытия ПКТ)
Технические характеристики
|
Панели
|
Стеновые
|
Кровельные
|
|
Пролет
|
3м
|
3м
|
|
|
Ветровой район
|
Снеговой район
|
|
|
III
|
IV
|
V
|
VI
|
III
|
IV
|
V
|
|
Толщина панели
|
60-200
|
135-235
|
|
Нормативная нагрузка, кг
|
129
|
162
|
204
|
246
|
300
|
450
|
600
|
|
Контрольная нагрузка, кг
|
225
|
285
|
360
|
432
|
600
|
900
|
1200
|
|
Нормативный прогиб, не более мм
|
20
|
20
|
Вес трехслойных металлических бескаркасных панелей с утеплителем из минеральной ваты
|
Кровельные толщина, мм
|
135
|
165
|
195
|
235
|
|
Толщина обшивки, мм
|
0,75
|
0,8
|
0,75
|
0,8
|
0,75
|
0,8
|
0,75
|
0,8
|
|
Масса панели 1 м(2)/кг
|
26,3
|
27,2
|
29,8
|
30,7
|
33,2
|
34,1
|
37,9
|
38,8
|
|
Стеновые толщина, мм
|
60
|
100
|
160
|
200
|
|
Толщина обшивки, мм
|
0,75
|
0,8
|
0,75
|
0,8
|
0,75
|
0,8
|
0,75
|
0,8
|
|
Масса панели 1 м(2)/кг
|
19,3
|
20,1
|
23,9
|
24,7
|
30,8
|
31,6
|
25,4
|
36,2
|
|
|
|
|
|
|
|
|
|
|
Расчетное сопротивление теплопередачи «сэндвич»-панелей
|
Толщина панели, мм кровельные
|
135
|
165
|
195
|
235
|
|
Приведенное сопротивление теплопередаче не менее (м(2) °С) / Вт
|
2,32
|
2,92
|
3,88
|
5,19
|
|
Толщина панели, мм стеновые
|
60
|
100
|
160
|
200
|
|
Приведенное сопротивление теплопередаче не менее (м(2) °С) / Вт
|
1,32
|
2,12
|
3,66
|
4,95
|

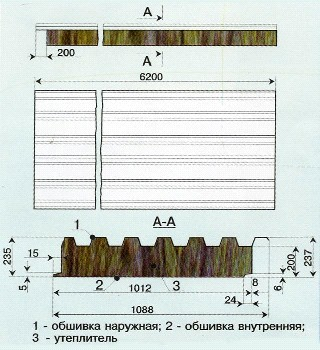

Панель покрытия (кровельная) ПКТ 600.1000.235

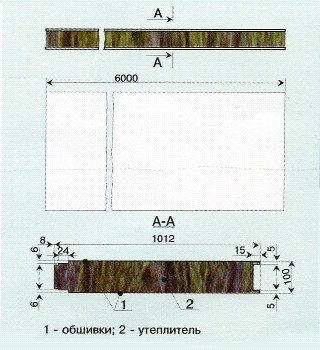

Панель стеновая ПСТ 600.1000.100
Размеры выпускаемых сэндвич - панелей
|
Тип изделия
|
Длина, мм
|
Монтажная ширина, мм
|
Толщина, мм
|
|
Кровельная ТУ 5284 - 002033580769 - 99
|
от 4000 до 6000
|
1000
|
135, 165, 195, 235
|
|
Стеновая
ТУ 5284 - 001 - 33580769 - 99
|
от 4000 до 6000
|
1000
|
60, 100, 160, 200
|

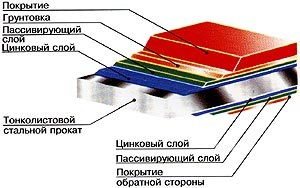

Металлическая обшивка панелей изготавливается из тонколистовой оцинкованной стали толщиной 0,6-1,0 мм с дополнительным лакокрасочным покрытием. В зависимости от климатического района и условий эксплуатации зданий и сооружений по желанию заказчика могут применяться различные полимерные покрытия:
•Пластизол (Plastisol)
•Поливинилдифторид (PVDF)
•Матовый полиэстер (Matt Polyester)
•Полиэстер (Polyester)
Дополнительно, по желанию заказчика возможно применение металла с защитной пленкой, обеспечивающей сохранность покрытия при перевозке и монтаже. Цвет полимерного покрытия подбирается по каталогам RAL или RR по взаимному согласованию с заказчиком.
Утеплитель- в качестве утеплителя в панелях используется негорючая минераловатная плита на основе базальтовых волокон - производства фирмы «Rockwool» специальной марки «Сэндвич -БАТТС» плотностью 115 кг/мЗ.
Связующий компонент- для обеспечения прочного соединения металлической обшивки и утеплителя используется высококачественный полиуретановый клей производства фирмы Elastogran. Прочность клеящего слоя обеспечивает сцепление утеплителя с обшивками и составляет на растяжение не менее 1 кг/см 2 (0,1Н/мм2) и на сдвиг не менее 0,6 кг/см2 (0,06 Н/мм2).
Основные преимущества
•Незначительный вес панелей положительно сказывается при транспортировке и монтаже.
•Обладают высокими тепло-,звукоизолирующими свойствами.
•Снижение затрат на изготовлении фундамента - при использовании «Сэндвичей» нагрузка на фундамент уменьшается по сравнению с нагрузкой при применении бетона или кирпича более,чем в сто раз.
•Быстрый, круглогодичный монтаж строительных конструкций,возможность демонтажа.
•Высокая несущая способность.
•Различные варианты архитектурных решений.
•Высокая коррозийная и биостойкость.
•Богатая цветовая гамма.
•Не требует дополнительной наружной и внутренней отделки.
•Теплоизоляция (минвата) панелей по теплотехническим характеристикам превосходит традиционные материалы,что снижает энергозатраты при эксплуатации зданий. Огнестойкость - утеплитель относится к негорючим материалам.
Огнестойкость. Важным показателем при проектировании и строительстве различных объектов является огнестойкость несущих металлоконструкций (каркас) и ограждающих (Сэндвич-панелей) конструкций. Сэндвич-панели относятся к категории негорючих и соответствуют I - II степени огнестойкости зданий ( предел огнестойкости стеновые Ei 15; кровельные RE 30; предел распространения огня - О см) согласно СНиП 21-01-97.
Механическая и химическая стойкостьпанелей достигается за счет вертикально-ориентированных волокон минеральных плит, нарезанных в виде ламелей (отдельными секциями). Такая конструкция является стабильной и долговечной, обладает высокой несущей способностью, незначительным весом и исключает осадку утеплителя, а следовательно промерзание панелей в течение всего срока эксплуатации. По прочностным показателям «Сэндвич» - панели могут применяться в зданиях и сооружениях высотой до 15 метров и до VI ветрового и V снегового района. Степень агрессивности воздействия на панели слабоагрессивная.
|
