Характеристики сэндвич-панелей



В стеновых сэндвич-панелях «АРМАКС» применяется:

 - Утеплитель:

 – конструкционные ламели из минеральной тонковолокнистой ваты на основе базальтового волокна на синтетическом связующем, производства «PAROC OY AB» (Финляндия)



Технические характеристики ваты



Плотность

115 кг/м3

Модуль кислотности, не менее

2,0

Водостойкость (pH), не более

3,0

Средний диаметр волокна, мкм

1-5

Содержание неволокнистых включений,

масса %, не более

4,0

Теплопроводность при (283±5)К, Вт/(мК), не более

0,050

Прочность на сдвиг (срез) в поперечном сечении, кПа,

 не менее

50

Прочность на сжатие, кПа, не менее

100

Прочность при растяжении, кПа не менее

150

– пенополистирол производства «KNAUF»



- Профилированные листы – из холоднокатанной горячеоцинкованной стали марки S280GD+Z275 по EN 10147:2000 с полимерным покрытием, толщиной от 0,45мм до 0,7мм



- Клей – применяется высококачественный двухкомпонентный полиуретановый клей голландского производства.



- Крепеж – SFS



Размеры стеновых сэндвич-панелей:



Длина 500мм – 15000мм

 Ширина 900 – 1200мм (по утеплителю), модульная – 1190мм

 Габаритная ширина 1208мм

 Толщина 50мм – 300мм



 Средний вес 1кв.м сэндвич панелей, кг



50

80

100

120

150

200

250

300

Панели с минераловатным наполнителем

13,6

17,1

19,4

21,7

25,1

30,9

36,6

42,4

Расчетное приведенное сопротивление теплопередачи, (м2 оС)/Вт



Толщина

панелей,

мм

50

80

100

120

150

200

250

300

Панели с минераловатным наполнителем

1,18

1,79

2,20

2,61

3,21

4,24

5,26

6,28

Индекс изоляции воздушного шума (транспортного потока)

 с утеплителем из минераловатной плиты толщиной 120мм 33дБ

 с утеплителем из минераловатной плиты толщиной 200мм 35дБ



Воздухопроницаемость

 с утеплителем из минераловатной плиты толщиной 120мм 0,45 кг/м2ч

 с утеплителем из минераловатной плиты толщиной 200мм 0,47 кг/м2ч



Длина пролетов между узлами крепления с стеновым прогонам при расчетной ветровой нагрузке 45кг/м2

Толщина, мм

50

80

100

120

150

200

250

300

Пролет max

3,93

3,93

6,01

7,18

7,36

8,49

9,5

10

Применение двух типов замков: Secret Fix, Z-lock

 Два класса сэндвич-панелей, СТАНДАРТ и БУККЕР.

 СТАНДАРТ - сэндвич-панели для объектов, для которых предъявляются стандартные требования к качеству исходных материалов.

 БУККЕР- сэндвич-панели для объектов, где требования по качеству очень высоки, за счет применения большей толщины стали на лицевой стороне, обеспечивают большую надежность в использовании, возможность применения оригинальных покрытий, что увеличивает цветовую гамму покрытий, применение шкал хамелеон и металлик.

 Наполнитель: пенополистирол, минеральная вата.

 Ширина панелив сборе по утеплителюот 900 мм до 1200 мм.

 Возможно подрезание торцовой части панели

 По желанию клиента на сэндвич-панели может быть наклеена защитная плёнка, с одной или двух сторон.



Характеристики замка сэндвич панелей



 Характеристика соединения сэндвич – панелей «АРМАКС» на базе замка типа Z-Lock



Сэндвич-панели

В замке Z-Lock для стеновых панелей за счет математического расчета профиля сопрягаемых поверхностей замка обеспечивается:

повышенная прочность стыка за счет 4-х ребер жесткости в соединении,

 высокая плотность посадки замка, облегчение монтажных работ,

 анти капиллярный эффект за счет обратного профилирования и большой глубины вальцованной части металла в зоне сопряжения элементов замка, что позволяет обходиться без специальных уплотнительных элементов,

 отсутствие «мостиков холода», недопущение проникновения влаги в утеплитель,

 возможность дополнительного применения уплотнительных элементов в условиях повышенной температуры и влажности.

 защита от вандализма и механических повреждений



 Стандартный современный замок линий Hilleng.

Не требует уплотнения с внутренней стороны силиконом/уплотнителем для избежания паропроницания.



Сэндвич-панели

- Замок стыковки стеновых панелей

 - Обеспечивает более жесткое соединение панелей в конструкции

 - Пригоден для вертикального и горизонтального монтажа



Secret fix

 Замок со скрытым креплением, подходит только для горизонтального монтажа.

Обладает эстетическими преимуществами и экономией на доборных элементах (более узкий нащельник)

Сэндвич-панелиСэндвич-панели



Сэндвич-панели

 - Замок для скрытого крепления, помогает избежать лишних фасонных элементов

 - Отсутствие самонарезающих винтов на лицевой части конструкции

 - Способствует эстетичности внешнего вида здания

 - Применяется при горизонтальном монтаже



Roof-lock

 Современный кровельный замок не требующий уплотнения с внутренней стороны.



- Замок стыковки кровельных панелей

 - не допускает протечек

- не подвержен разгерметизации

 - не требует специальных устройств при монтаже

 - пригоден как для плоских, так и для наклонных кровель



Комплектующие

В качестве комплектующих материалов для производства и монтажа сэндвич-панелей используются:

Двухкомпонентный синтетический клей(специальный рецепт, для непрерывного производства).

Крепление сэндвич– панелей к металлоконструкции и фахверку выполняется крепежными элементами производства компании «SFS Stadler» (Швейцария).

Поставка сэндвич-панелей кроме фасонных элементов может быть укомплектована следующими элементами:



самонарезающими винтами оцинкованными, для крепления сэндвич панелей (SFS, PIAS, EB, FERAMETALL)

самонарезающими винтами окрашенными, для крепления фасонных элементов

силиконовым герметиком (нужен при вертикальном монтаже панелей)

лентой уплотнительной.



Специальные доборные элементы, которые закрывают узлы соединений конструкции, обеспечивают герметичность конструкции, придают ей законченный и эстетичный вид.

Каждый фасонный элемент разрабатывается отдельно для каждого узла конструкции, обладает индивидуальными размерами. Изготовление производится из той же стали, что и сэндвич панели. В соответствии от узла применяется сталь внешней или внутренней стороны.



Характеристики полимерных покрытий



Акрил

Полиэстер

Матовый (модифици- рованный) полиэстер

Пластизоль

Пурал

PVF2

Толщина покрытия, мкм

25

25

35

175/200

50

25/27

Поверхность

Гладкая

Гладкая

Матовая

Тиснение

Гладкая

Гладкая

Максимальная температура

эксплуатации, 0С

+120

+120

+120

+60

+120

+120

Минимальная температура обработки, 0С

-10

-10

-10

-10

-15

-10

Сохранность

 внешнего вида

*

**

****

***

****

*****

Мин. Радиус изгиба

4 x t

3 x t

3 x t

0 x t

1 x t

1 x t

Коррозионная стойкость

 - Соляной тест, часов

 - Водяной тест, не менее, часов

500

 1000

500

 1000

500

 1000

1000

 1000

1000

 1000

1000

 1000

Устойчивость к ультрафиолетовому излучению

**

****

****

***

****

*****

Устойчивость к механическим повреждениям

*

***

***

*****

****

****

Сэндвич-панели

1- Покрытие

 2 - Грунтовка

 3 - Слой пассивации

 4 - Слой цинка

 5 - Стальной лист

Сэндвич-панели

6 - Краска обратной стороны

 7 - Клей

Акрил

Сэндвич-панели

 Полимерное покрытие акрил представляет собой лакокрасочный слой, который является чрезвычайно нестойким, его легко повредить при монтаже. Он имеет теплостойкость до +120 0С, но выцветает на солнце за 5 лет, к тому же, обладает средней стойкостью к коррозии и уже через 2-3 года эксплуатации начинает отшелушиваться. Толщина слоя 25 мкм. Минимальная температура обработки -10 0С.



Иностранные фирмы отказались от его применения с 1997 года. В продаже встречаются лишь отечественные материалы с таким покрытием, однако, их рекомендуется использовать только для временных сооружений.

Полиэстер (полиэфирная эмаль)

Сэндвич-панели

Полиэстер является одним из наиболее распространенных полимеров на рынке полимерных покрытий для стального оцинкованного листа. Это относительно недорогой материал, подходящий для любых климатических поясов. Полиэстер стоек к механическим и атмосферным воздействиям. Однако, толщина покрытия составляет 25 -30 мкм, и поэтому стойкость к механическим воздействиям не высока. Более устойчив к механическим воздействиям полиэстер с посыпкой кварцевым песком, однако, он существенно дороже. К тому же при его транспортировке возникает ряд проблем, связанных с возможностью повреждения нижнего слоя металлических листов (кварцевый песок подобно наждачной бумаге царапает соприкасающиеся с ним поверхности вышележащих листов).



Полиэстер обладает высокой цветостойкостью и пластичностью. Теплостойкость порядка +1200С. Покрытие из полиэстера может быть глянцевым и матовым (модифицированным тефлоном).



Использование полиэстера для покрытия оцинкованного стального листа является разумным и экономически выгодным выбором, когда здание не находится в условиях особо загрязненной окружающей среды, а эксплуатационная нагрузка не слишком высока.



Пластизоль (поливинилхлорид)

Сэндвич-панели

Пластизоль это декоративный полимер, состоящий из поливинилхлорида и пластификаторов. Толщина полимерного покрытия для стального листа - 175 или 200 мкм. Изготавливаются также листы с 2-х сторонним пластизолевым покрытием по 100 мкм с каждой стороны. Такой материал, например, используют для изготовления труб и желобов. В зарубежной технической литературе его часто называют P 175 или PVC 200, (цифры обозначают толщину покрытия). Благодаря большой толщине пластизолевое покрытие является одним из самых устойчивых к механическим повреждениям. Однако, его из-за низкой температурной стойкости и низкой стойкости к УФ-излучениям (при нагреве прямыми солнечными лучами свыше +80 0С материал быстро стареет), не рекомендуется использовать в южных регионах.



Имея большую толщину, пластизоль обладает высокой коррозионной стойкостью, что создает дополнительную защиту в условиях загрязненной окружающей среды. Цветостойкость его существенно ниже полиэстера (покрытие через несколько лет равномерно теряет яркость цвета).



При толщине 175 мкм покрытие из пластизоля выпускается только гладким. А на покрытие толщиной 200 мкм может быть накатан штампованный рисунок, придана тисненая фактурная поверхность (при этом в местах тиснения толщина слоя покрытия значительно уменьшается).



Пурал



Сэндвич-панели

Пурал это новый тип полимерного покрытия на полиуретановой основе модифицированной полиамидом. Этот материал имеет хорошую химическую устойчивость, выдерживает солнечное излучение, высокие температуры и большие суточные температурные перепады. Минимальная температура при работе с листами, покрытыми Pural-150С, максимальная +120 0С. Толщина покрытия составляет 50 мкм.



Это покрытие подходит для профилированных листов, т.к. легко обрабатывается, как при профилировании, так и при монтаже. Его пластичность гарантируется даже при низких температурах. Пурал имеет шелковисто-матовую структурную поверхность.



PVF2 (полидифторионад)



Сэндвич-панели

PVF2 - это материал, состоящий на 80% из поливинилфторида и на 20% из акрила. Полимерное покрытие прочное, выдерживает мороз до -60 0С и не теряет своих свойств при температуре до +120 0С. Наиболее устойчив к УФ-излучению, практически не выцветает, имеет красивый блеск. По сравнению с другими покрытиями является наиболее дорогостоящим, обладает высокой стойкостью к агрессивным средам и к механическому повреждению. PVF2 имеет чрезвычайно богатую цветовую палитру, может быть с глянцевой или матовой поверхностью, а также с металлическим оттенком в серебристых или медных тонах. Для придания металлического блеска стандартное покрытие PVF2 дополняется слоем прозрачного лака с пигментом металлик.



Сертификаты



Сертификат пожарной безопасности №ССПБ. RU.ОП002.Н.01403 от 16.03.04. Действителен до 16.03.07

Санитарно-эпидемиологическое заключение №78.01.08.528.Т.010513.02.05 от 09.02.2005.



 Сертификат соответствия РОСС RU.СЛ23.Н00070 №0180808. Срок действия с 31.03.04 по 31.03.07

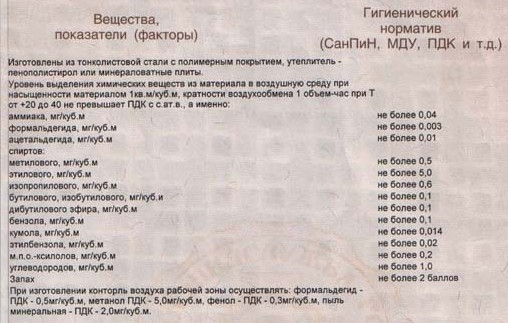

 Гигиенические характеристики
