ТУ 5284-052-02495282-02
Состав:
Наружные обшивки - профилированные тонколистовые оцинкованные листы толщиной 0.5 - 0.6 мм с защитными полимерными покрытиями внешнего слоя. Полимерное покрытие листов защищает от механических и климатических воздействий, придает привлекательный вид фасадам. Цветовая гамма листов определяется проектом и каталогами цветов заводов - изготовителей гладкого листа.
Утеплитель - полужесткие минераловатные плиты (Темро ПЖ-120, Нобасил Т, Роквул Сэндвич баттс и др.) объемным весом не менее 100 кг/м3 нарезаются ламелями и укладываются в шахматном порядке, обеспечивая теплозащиту и прочность панели. Минераловатная плита плотностью более 100 кг/м3 относится к категории негорючих материалов и не впитывает воду.
Объемная масса больше 100 кг/м3
Водопоглощение за 24 часа к объему не более 1,5%
Клей - для обеспечения прочного сцепления металлических обшивок с мин.плитой используется клей фирм НЕNКЕL (Германия) и KIILTO, Makroflex (Финляндия).
Панели покрыты защитной пленкой.
Размеры панелей:

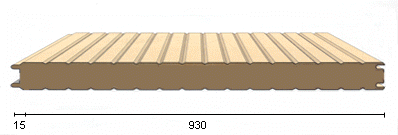

Панель стеновая

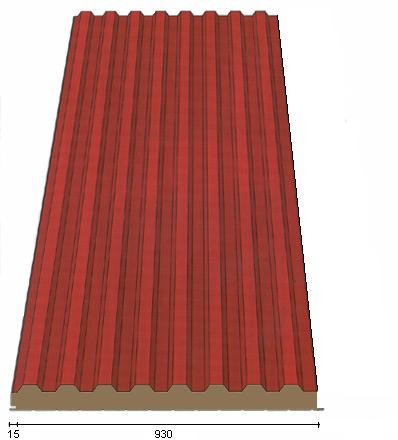

Панель кровельная

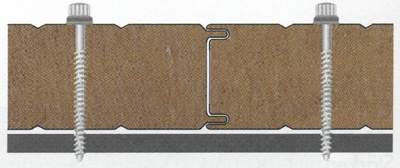

Крепление панелей
Технические параметры:
|
Толщина, мм
|
Вес, кг/м2
|
Коэф. теплоп., Вт/м’.К
|
Монтажная ширина, мм
|
Длина, мм
|
|
75
|
20,0
|
0,052
|
930, 1180
|
9000
|
|
100
|
23,0
|
0,040
|
930, 1180
|
9000
|
|
120
|
25,0
|
0,033
|
930, 1180
|
9000
|
|
150
|
28,0
|
0,028
|
930, 1180
|
9000
|
|
200
|
34,0
|
0,021
|
930, 1180
|
9000
|
Максимально допустимый пролет (однопролетная схема)
Допустимая нагрузка (кг/м2) при длине панелей (пролет)
|
Толщина панели, мм
|
80
|
100
|
120
|
150
|
|
Пролет max, м
|
4,5
|
6,0
|
6,8
|
7,5
|
Доборные элементы и аксессуары
Для обеспечения комплектной поставки стенового ограждения «под ключ» поставляются:
- планки и нащельники;
- крепления (самонарезающие винты) для соединения панелей с каркасом и панелей между собой;
- уплотнительные прокладки;
- инструкции по монтажу и техническая документация по установке.
Комплектация каждого заказа определяется проектом и согласованной с заказчиком спецификацией.
Преимущества сэндвич-панелей
- высокие теплотехнические и звукозащитные качества;
- быстрый и простой монтаж, сжатые сроки производства работ;
- возможность вести монтажные работы при любых погодных условиях;
- низкие затраты на капитальное строительство;
- дополнительное энергосбережение в процессе эксплуатации.
Панели производятся по современной технологии на высокопроизводительном оборудовании. На продукцию имеется Гигиенический сертификат. Предел огнестойкости панелей не менее 0.75 часа, НГ
|
