ТУ 5284-001-53906522-02
Технические данные:
Толщина панели: 5-250 мм
Монтажная ширина:930 и 1180 мм. - стеновые
930 мм. - кровельные
Длина: до 9 м
Поверхность:плавный изогнутый профиль глубиной 1.5 мм, скос шириной 1.5 мм, горизонтальная плоскость профиля 10 мм
Наполнитель: пенопласт ПСБ-С-25 (самозатухающий) плотностью до 25 кг/м3, соединенный с внешней обшивкой двухкомпонентным полиуретановым клеем
Обшивка:выполнена из стальной жести толщиной 0.5 - 0.6 мм, двухсторонне оцинкованной (275 г/м2) с защитно-декоративными слоями полиэфирного лака с матовой поверхностью
Цветовое оформление:основное RAL 9003 (полная гамма RAL на заказ)
Панели покрыты защитной пленкой.
Размеры панелей:

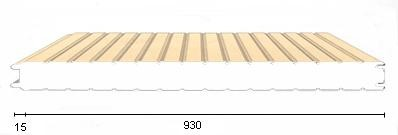

Панель стеновая

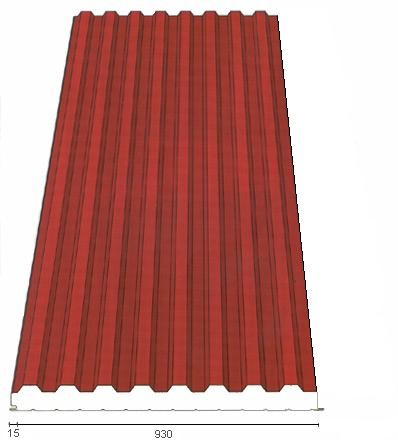

Панель кровельная

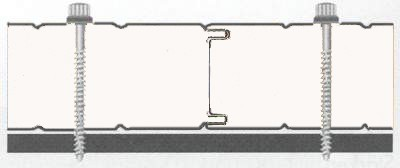

Крепление панелей
Панель с наполнителем пенополистирол толщиной 10 см заменяет по теплопроводности следующие строительные материалы:
|
Название материала
|
Толщина в см
|
|
Железобетон
|
340
|
|
Керамзитобетон
|
132
|
|
Шлакобетон
|
94
|
|
Полистеролбетон
|
20
|
|
Газопенобетон
|
60
|
|
Кирпич глиняный обыкновенный
|
102
|
|
Кирпич глиняный эффективный
|
78
|
|
Кирпич селикатный цельный
|
224
|
|
Кирпич селикатный утолщенный
|
152
|
|
Кирпич глиняный+термошуба
|
38+5 (8,10)
|
Технические параметры:
|
Толщина, мм
|
Вес, кг/м2
|
Коэф. теплоп., Вт/м’.К
|
Монтажная ширина, мм
|
Длина, мм
|
|
50
|
8,3
|
0,042
|
930, 1180
|
9000
|
|
80
|
9,4
|
0,040
|
930, 1180
|
9000
|
|
100
|
10,7
|
0,034
|
930, 1180
|
9000
|
|
120
|
11,2
|
0,032
|
930, 1180
|
9000
|
Максимально допустимый пролет (однопролетная схема)
Допустимая нагрузка (кг/м2) при длине панелей (пролет)
|
Толщина панели, мм
|
80
|
100
|
120
|
150
|
|
Пролет max, м
|
4,5
|
6,0
|
6,8
|
7,5
|
Панели производства Камышинского завода металлоконструкций прошли испытания и имеют все необходимые сертификаты. Гигиеническая оценка подтверждает соответствие санитарным требованиям в промышленном строительстве (в том числе пищевой отрасли), объектах холодильной промышленности, а также общественных зданиях. Пожарная классификация наружной обшивки из панелей ’Сэндвич’: негорючие материалы в соответствии с критериями БН - 83/8826-01, предел огнестойкости 0.25 часа, Г1.
Доборные элементы и аксессуары
Для обеспечения комплектной поставки стенового ограждения «под ключ» поставляются:
- планки и нащельники;
- крепления (самонарезающие винты) для соединения панелей с каркасом и панелей между собой;
- уплотнительные прокладки;
- инструкции по монтажу и техническая документация по установке.
Комплектация каждого заказа определяется проектом и согласованной с заказчиком спецификацией.
Преимущества сэндвич-панелей
- высокие теплотехнические и звукозащитные качества;
- быстрый и простой монтаж, сжатые сроки производства работ;
- возможность вести монтажные работы при любых погодных условиях;
- низкие затраты на капитальное строительство;
- дополнительное энергосбережение в процессе эксплуатации.
Панели производятся по современной технологии на высокопроизводительном оборудовании.
|
