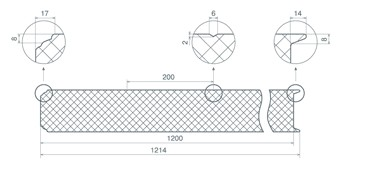

Pис. 1. Стеновая трехслойная панель с утеплителем.
Рис.2. Узел стыковки панелей.
Специальная конструкция замка (см. Рис. 2), разработанная специалистами фирмы, обеспечивает высокую огнестойкость панелей в конструкции.
Технические характеристики
Сэндвич-панели нашей компании имеют ряд преимуществ по сравнению с панелями, изготовленными по непрерывной технологии прокаткой:
· технология сборки панелей обеспечивает возможность надежного операционного контроля качества. Это исключает нарушения сплошности укладки ламелей и промерзания панели при низких температурах, обеспечивает максимальную механическую прочность панели;
· используется качественный и надежный клей известной финской фирмы «KIILTO», позволяющий изменять время прессования в широком диапазоне, что повышает надежность технологического процесса и, в конечном итоге, обеспечивает нужное качество панелей.
Основные характеристики сэндвич-панелей
|
Тип панели
|
Толщина S,мм
|
Уд. вес, кг/м
|
Ширина, d/мм
|
Макс. длина, L/мм
|
Термическое сопротивление, мК/Вт
|
Предел огнестойкости, мин
|
|
МП 60
|
60
|
17
|
1200
|
8000
|
1,30
|
60
|
|
МП 80
|
80
|
19
|
1200
|
8000
|
1,77
|
60
|
|
МП 100
|
100
|
21
|
1200
|
8000
|
2,10
|
90
|
|
МП 120
|
120
|
24
|
1200
|
8000
|
2,58
|
150
|
|
МП 150
|
150
|
27
|
1200
|
8000
|
3,41
|
150
|
|
МП 200
|
200
|
33
|
1200
|
8000
|
4,00
|
150
|
Рис.1. Структурная схема листовой стали с полимерным покрытием.
1. Полимерное покрытие (полиэстер, пурал, пластизол, PVF2)2. Грунтовка.
3. Антикоррозийное покрытие.
4. Цинковое покрытие.
5. Стальной лист 0,5 - 0,6 мм.
6. Защитный лак.
Материалы покрытия:
Полиэстер (полиэфирная эмаль)- наиболее распространенный и относительно недорогой полимер для стального оцинкованного листа. Подходит для любых климатических поясов.
Толщина покрытия 25 - 30 микрон. Стойкость к механическим воздействиям невысока.
Пурал - покрытие на полиуретановой основе. Обладает стойкостью к механическим воздействиям, имеет хорошую химическую устойчивость.
Толщина покрытия 50 микрон.
PVF2 - материал на основе поливинилфторида. Наиболее устойчив культрафиолетовому излучению, практически не выцветает. Обладает высокой стойкостью к агрессивным средам. По сравнению с другими покрытиями - наиболее дорогостоящий.
Толщина покрытия 25 - 27 микрон.
Утеплитель: Утеплитель - жесткие гидрофобизированные теплоизоляционные плиты, изготовленные из минеральной ваты на основе базальтовых пород.
Плотность - 115 кг/м. Материал негорючий(ГОСТ 30244-94),
Температура плавления волокон - более 1000°С.
Теплопроводностьв сухом состоянии - 0,04 Вт/м К°.
Водопоглощениепо объему - не более 1,5%. Для сборки сэндвич-панелей применяет
однокомпонентный полиуретановый клей.Материалы для сэндвич-панелей имеют все .

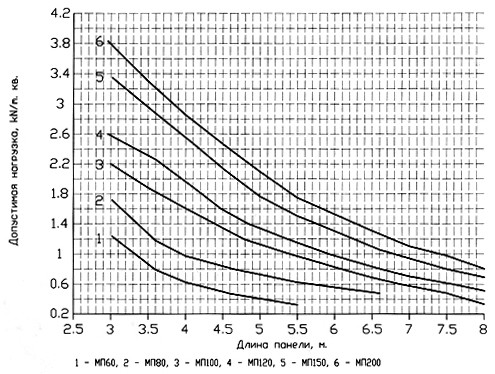

Допустимые нагрузки на стеновую панельЗависимость пролет - нагрука для однопролетной схемы крепления панелей при ширине опирания не менее 50 мм. и толщине обшивки t(внеш)=0,6мм., t(внутр)=0,5.
|
