Несъемная опалубка - это полые блоки из пенополистирола длиной 1,5 м, шириной 30 см (при длине пластиковой перемычки 15 см) и высотой 25 см, имеющие вертикальные и горизонтальные пустоты, заполняемые в процессе строительства бетоном, образующим своего рода монолитную железобетонную стену.
Пенополистирол абсолютно безвредный, экологически чистый материал. По санитарно-гигиеническим нормам пенополистирол может контактировать с любыми пищевыми продуктами.
В течение длительного времени пенополистирол полностью сохраняет свои свойства и характеристики.
Для системы Фортмастер применяется полистирол, который относится к трудновоспламеняемым самозатухающим материалам благодаря антипеиреновым добавкам. Предел огнестойкости стены системы Фортмастер - 2,5 часа.
В состав полистирола входят специальные добавки, гарантирующие несъедобность пенополистирольных блоков грызунами, жуками и другими бытовыми вредителями.
Технические характеристики
|
Наименование материалов и изделий
|
Обозначение нормативного документа
|
|
|
На продукцию
|
На метод испытания
|
|
Пенополистирол ПСБ-С
|
ГОСТ 15588-86,
ТУ 2244-001-58975120-02
|
ГОСТ 7076-87,
ГОСТ 16297-80
|
|
Бетон
|
ГОСТ 26633-91
|
ГОСТ 17177-94,
ГОСТ 18105-86,
ГОСТ 10180-90,
ГОСТ 24544-81
|
|
Раствор
|
ГОСТ 28013-89
|
ГОСТ 2802-86
|
|
Арматурные и закладные
изделия, сетки
|
ГОСТ 10992-90, ГОСТ 23279-85,
ГОСТ 14098-91
|
ГОСТ 6727-80, ГОСТ 3282-74,
ГОСТ 14098-91
|
|
Сетка тянутая оцинкованная
|
ТУ 1205000-002-2644-98
|
ТУ 1205000-002-2644-98
|
|
Заглушки полипропиленовые
|
ТУ 6-05-1609-77
|
-
|
|
Полистирол ударопрочный
массовый УПМ 424
|
ГОСТ 28250-89
|
-
|
Показатели физико-механических свойств
|
Наименование показателя
|
Единица измерения
|
Значение показателей
|
|
Плотность
|
кг/ил
|
до 25
|
|
Прочность на сжатие при 10% линейной деформации
|
МПа
|
0,08-0,14
|
|
Теплопроводность в сухом состоянии при 25°С
|
Вт/м x °С
|
0,038-0,041
|
|
Предел прочности при изгибе
|
МПа
|
0,16-0,20
|
|
Водопоглощение по объему за 24 час
|
%
|
2,0-3,0
|
|
Влажность пенополистирола в элементах, отгружемых заказчику, не более
|
%
|
12
|
|
Время самостоятельного горения, не более
|
сек
|
1
|
Показатели физико-механических свойств ударопрочного полистирола марки УПМ 424 для изготовления перемычек в составных опалубочных элементах
|
№№
пп
|
Наименование показателя
|
Единица измерения
|
Нормативное значение
|
НД на методы испытания
|
|
1
|
Плотность
|
МПа (кгс/см(3))
|
1,04-1,06
|
ГОСТ 15139
|
|
2
|
Прочность при разрыв
|
МПа (кгс/см(2))
|
19,6-24,5 (200-250)
|
ГОСТ 11252
|
|
3
|
Предел прочности при статическом изгибе
|
МПа
|
35-50
|
ГОСТ 4648
|
|
4
|
Ударная вязкость на образцах
с надрезом по Шарпи, не менее
|
кДж/м(2) (кгс см/см(2))
|
4,9 (5,0)
|
ГОСТ 4647
|
|
5
|
Температура размягчения по Вика, не менее
|
°С
|
85-88
|
ГОСТ 15088
|
|
6
|
Температура тепловой деформации
под нагрузкой 1,85 МПа (18,5 кгс/см(2))
|
°С
|
75-80
|
ГОСТ 12021
|
|
7
|
Водопоглощение за 24 часа при 20°С, не более
|
%
|
0,05
|
ГОСТ 4650
|
Отклонения от проектных значений размеров и формы опалубочных элементов не должны превышать предельные значения
|
Наименование геометрического параметра
|
Предельное
отклонение, мм
|
|
Длина при размере, мм: до 4000 вкл свыше 4000
|
+ 8 +10
|
|
Ширина, мм
|
+5
|
|
Толщина, мм
|
+5
|
|
Отклонение от плоскостности лицевых поверхностей
|
10
|
|
Разность длин диагоналей лицевых поверхностей
|
12
|
|
Отклонение от перпендикулярности боковых граней относительно одной из лицевых поверхностей
|
3
|
|
Отклонение профиля боковых поверхностей по всей длине от прямолинейности
|
6
|
Преимущества при строительстве
- простота применения системы несъемной опалубки предотвращает возможность ошибок и брака в процессе возведения домов;
- максимальное сокращение сроков строительства обеспечивается самой технологией: для коттеджа - 240 квадратных метров монтаж стены из пенополистирольных блоков, армирование и заливка бетоном производится за три недели бригадой из 6 человек;
- использование указанной строительной технологии гарантирует уберечь застройщиков от некачественной работы строителей;
- технология позволяет легко обучить профессиональных и не владеющих высокой квалификацией строителей;
- в стенах дома из несъемной опалубки не может быть раковин и воздушного пространства, т.к. бетон при заливке вибрирует;
- пенополистирольная опалубка обеспечивает отличный температурный и влажностный режим для застывания;
- технология не требует применения тяжелой строительной техники;
- позволяет возводить здания в сейсмоопасных районах и на «тяжелых» грунтах;
- здания, построенные с применением технологии «Фортмастер» долговечны, т.к. бетон защищен пенополистирольной опалубкой и не подвержен резким перепадам температур, разрушающему воздействию сточных вод, ультрафиолетовых лучей и т.п.;
- пенополистирольная опалубка полностью поглощает внешний шум. Для сравнения: чтобы добиться такой шумоизоляции у кирпичной стены ее пришлось бы сделать 1,8 метров толщиной;
- по теплоизолирующим свойствам стена эквивалентна 2-м метрам стены из кирпича или 4-м метрам стены из железобетона. Такие теплосберегающие свойства материала дают существенную экономию при эксплуатации здания;
- благодаря легкости конструкции длина потолочного перекрытия составляет 7,5 метра, сейчас разрабатывается перекрытие длиной 9 метров, что позволяет свести к минимуму количество внутренних несущих стен и делает возможной практически любую планировку;
- пожаробезопасность зданий обеспечивается самозатухающим свойствами пенополистирола: время горения при 300°C - 1 секунда, кроме того, при плавлении пенополистирол выделяет не больше горючих веществ, чем древесина;
- материал не имеет ограничения срока годности, т.к. стоек к биологическому разрушению и большинству химических реагентов;
- экологичность материала подтверждена Санитарно-эпидимиологической службой России
- пенополистирол не может служить питательной средой для микроорганизмов, даже бактерии почвы не наносят материалу никакого ущерба; мелкие грызуны, термиты, прочие насекомые равнодушны к материалам, из которых изготавливают блоки.

элемент строител.основной строительный разборный элемент корректор элемент угловой

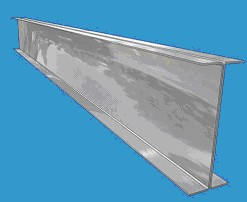

угловой поворотный элемент заглушка Н--профиль

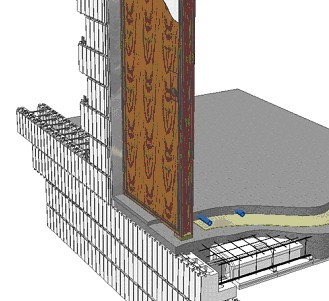

узел основной разборный в сборе узел двери внутренний перекрытие узел отделки фасада съемной опалубки

узел показа заглушек на основном блоке узел общего вида перекрытия основной элемент разборный

узел сборки окна в деталях дверь узел двери наружной

элемент перемычечный элемент строительный разборный элемент опоры перекрытия элемент угловой

элемент угловой поворотный элемент заглушка элемент потолочного перекрытия перемычка

узел угловой в сборе узел стены в сборе с поворотом узел разборный утепленный узел окна

узел перекрытия узел 18-2 узел арки входного проема узел

узел крепления оконного проема узел сборки окна дверь узел вида перекрытия
|
