В качестве стационарного оборудования для распиловки и фрезеровки панелей из AluComp FR можно применять вертикальную пилу типа Holz-Her (производство Австрия).

Рис.1. Вертикальная пила Holz-Her модель 1225

Параметры станка представлены в таблице N 8.

Таблица N 8

Для изготовления кассет сложной геометрической формы в качестве стационарного оборудования можно использовать горизонтально-фрезерные станки типа MultiCam, FlexiCam, Axiz, Paccer, с установленными одним или несколькими шпинделями, оснащенные функцией автоматическая смена инструмента.

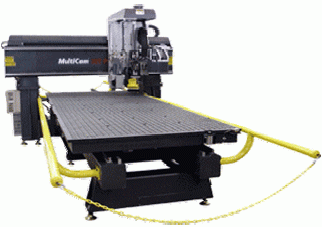

Рис.2. Горизонтально-фрезерный станок типа MultiCam

Краткая характеристика горизонтально-фрезерного станка типа MultiCam:

 - Максимальная толщина обрабатываемого материала: 152 мм;

 - Просвет по оси Z: 152,4 мм;

 - Ход по оси Z: 304 мм;

 - Точность: 0,025 мм;

 - Повторяемость: ±0,0254 мм;

 - Скорость резки: 423 мм/сек;

 - Скорость свободного перемещения: 254 мм/сек;

 - Система приводов по осям X и Y: рейка и шестерня;

 - Система приводов по оси Z: шариковая пара;

 - Габариты стола 1500х2500.

 Если, согласно условиям договора, стационарное оборудование не может быть использовано, для резки и фрезеровки панелей из AluComp FR непосредственно на объекте можно применять:

 - Фрезер дисковый PF 1200 E-Plus (Festool), Рис.1., оснащенный V-образной дисковой пилой - 90°, с входящей в комплект направляющей шиной - Рис.5.

 - Фрезер пальчиковый (Festool), Рис.2., оснащенный зажимной цангой от 8 до12 мм, кожухом для отвода стружки, боковым упором, вспомогательным инструментом

 - Пилу погружную с глубиной пропила 55 мм (Festool) - Рис.3.

 Рисунки приведены согласно таблице N 9.

Таблица N 9

При работе на данном оборудовании необходимо строго соблюдать правила техники безопасности, использовать защитную маску.
