32. Пересечение трубопроводов канализационной сети с препятствиями.

Способ пересечения канализационных трубопроводов с препятствиями (Реками, поземными сооружениями, автомобильными и железными дорогами) зависит от взаимного расположения по вертикали сети и препятствия (разности их отметок).  При небольшой разнице в отметках, пересечение    целесообразно   устраивать     в     виде    дюкера. Дюкер состоит, как правило, не менее, чем  из 2линиий  трубопроводов,   прокладываемых  под препятствием, работающих  полным сечением (как напорные),  и верхней  и нижней камер. Жидкость. движется по трубопроводам  под действием  напора,  который устанавливается вследствие разностей отметок уровней воды в верхней и нижней камерах. При расположении канализационной сети значительно выше препятствия   (дороги в больших выемках, овраги и суходолы пересеченное целесообразно выполнять в виде самотечного трубопровода, укладываемого по эстакаде— мосту. При расположении канализационной сети значительно ниже препятствия   (дороги  на  насыпях)   пересечение  целесообразно выполнять  в  виде самотечного трубопровода, укладываемого под препятствием В зависимости от назначения дороги, интенсивности   движения   и   характера   транспорта   переход   может

быть   выполнен   из   усиленных  труб,  в  футляре, из стальных труб (кожухе) или в туннеле.

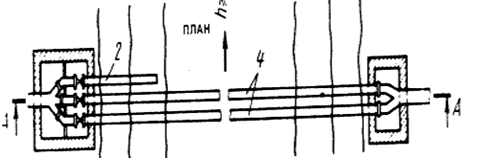

План дюкера
