Окна и двери

Окна

Окна должны обеспечивать достаточную дневную освещенность помещений, необходимая степень которой устанавливается нормами.

Как ограждающие элементы, окна должны удовлетворять теплотехническим и акустическим требованиям. Они также должны быть увязаны с архитектурно - художественным решением фасадов и интерьеров.

Заполнение оконного проема состоит из оконных переплетов, оконных коробок и оконной доски (рис. 112.).

Оконными переплетами называют остекленные элементы окон: - наружный и внутренний.

Они состоят из створок и фрамуг. Створки и фрамуги бывают открывающиеся и глухие. Открываются, как правило, вовнутрь.

По материалу изделия бывают:

а)       деревянные, стальные и алюминиевые;

б)      металлические (магазины) - пропускают больше света;

в)       железобетонные - глухие;

г)       из пластмасс - экспериментальные;

д)      стеклоблоки и стеклопрофили (рис. 113.-116.).

Оконная коробка - это рама, в которую вставляются переплеты.

В   коробку   вводят   горизонтальные   и   вертикальные   импосты  (при больших проемах). Они бывают раздельные и общие для обоих переплетов.

Подоконные доски бывают деревянные и железобетонные (рис.   112,115.).

Оконными переплетами - называют остекленные элементы окон: -наружный и внутренний.

Двери

Двери состоят из открывающихся полотен и дверной коробки однопольные, двупольные и полуторные.

По положению в здании: наружные, внутренние и шкафные. Наружные делятся на входные и балконные ( рис. 112.).

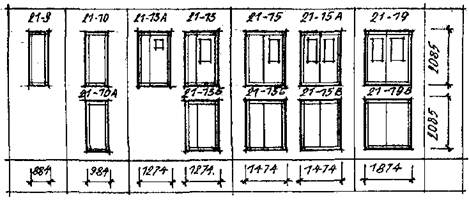

Размеры дверей выбирают в зависимости от необходимой пропускной способности и габаритов мебели и оборудования.

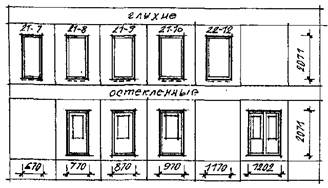

Размеры полотен:

600, 700, 800, 900 и 1100 – однопольные;

1200, 1400 и 1800-двупольные;

h = 2000 и 2300 мм.

Глухие и остекленные для освещения вторым светом. Иногда вставляют в общую коробку - фрамугу. Коробка состоит из обвязки с четвертями, импост при фрамуге.

Крепление дверных коробок производится аналогично оконным.

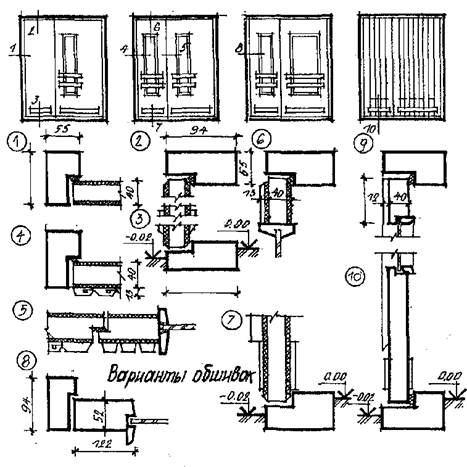

Дверные полотна по конструкции бывают щитовые и филенчатые.

Щитовые - сплошные или пустотелые щиты с обкладками или без них. (из склеенных деревянных реек, или из других стружечных плит).

Реечные с двух сторон облицовываются шпоном, фанерой или твердыми древесноволокняными плитами (рис. 117.).

Филенчатые состоят из обвязки, и филенок. Филенки бывают дощатые или из древесноволокняных   плит.

(Щитовые - гигиеничны, дешевы - поэтому они вытеснили филенчатые).

В подвалах и хозяйственных постройках применяют плотничные двери (на планках и на шпонках).

На стройплощадку двери доставляются в дверных блоках - коробка с полотном и приборами.

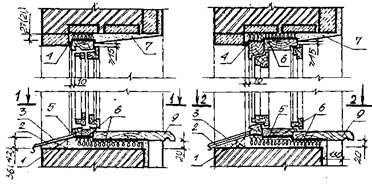

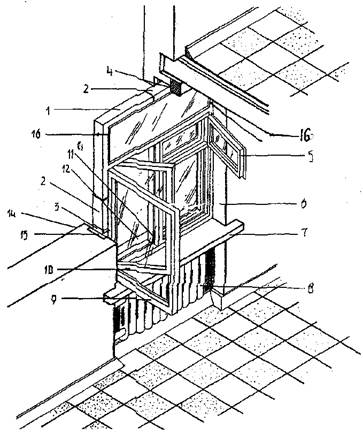

ЗАПОЛНЕНИЕ ОКОННОГО ПРОЁМА

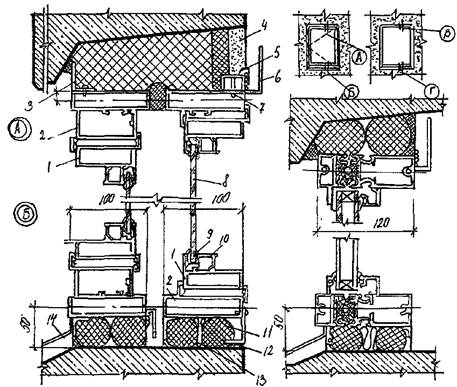

1-оконная коробка» 2 – гидроизоляция; 3 – конопатка; 4 – ж.б. перемычка; 5 – форточка; 6 – оконный откос; 7 – подоконная доска; 8 – ниша подоконно отопительного прибора; 9 – створка подоконного переплета; 10 – ветроостанов; 11 – шпингалет; 12 – подоконный наружный слив; 13 – деревянная пробка в стене для крепления коробок; 14 – оконная четверть; 15 – штанга фрамуги; 16 – фрамуга.

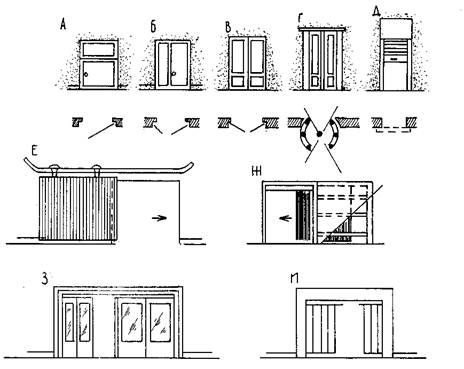

А – В распашные (А-однопольная; Б-полуторная; В-двупольная); Г – вращающаяся дверь – турникет; Д – подъёмная шторная; Е – откатная; Ж – прямораздвижная; И, К – шарнирно – складывающаяся; 1 - фрамуга

Рис. 112.

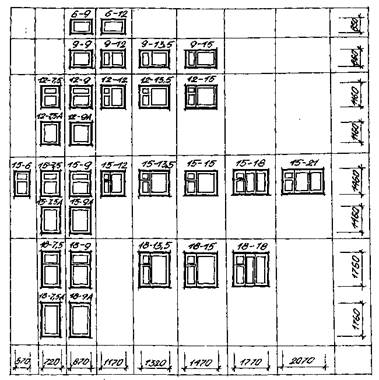

ТИПЫ И ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН

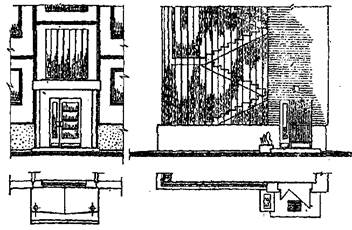

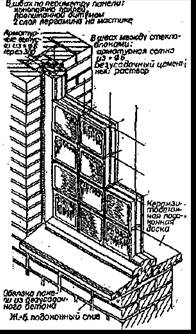

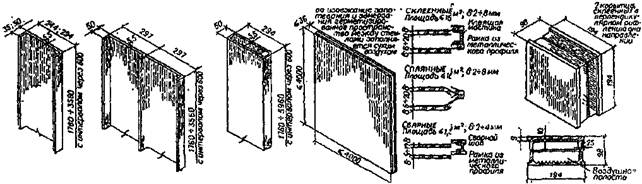

СВЕТОНЕПРОНИЦАЕМЫЕ СТЕНОВЫЕ ОГРАЖДЕНИЯ И ПАНЕЛИ ИЗ СТЕКОРА (ПО СЕРИИ 2.230 - 1), СТЕКЛОПАКЕТОВ И СТЕКЛОБЛОКОВ

Рис. 114.

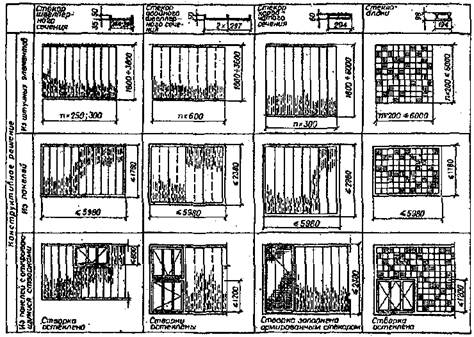

СВОДНАЯ НОМЕНКЛАТУРА СВЕТОПРОНИЦАЕМЫХ ОГРАЖДЕНИЙ ИЗ СТЕКОРА И СТЕКЛОБЛОКОВ

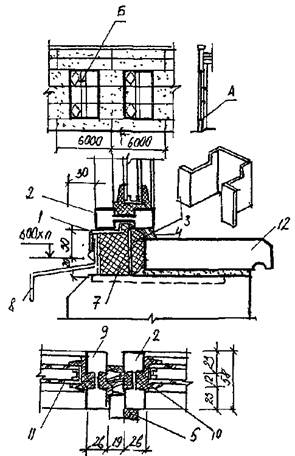

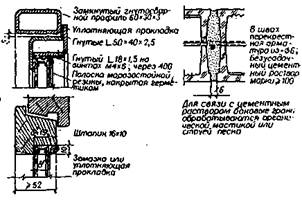

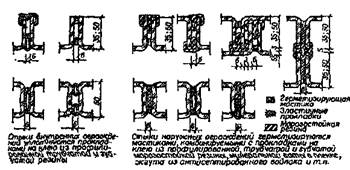

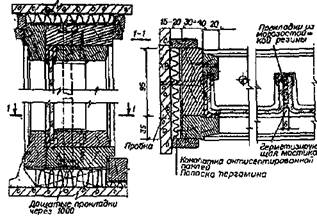

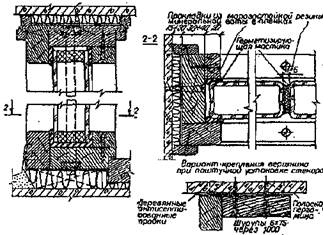

УСТАНОВКА СТЕКОРА ШВЕЛЛЕРНОГО И КОРОБЧАТОГО СЕЧЕНИЯ, ШТУЧНОГО И СМОНТИРОВАННОГО В ПАНЕЛИ

ДЛЯ ВОСПРИЯТИЯ МОНТАЖНЫХ НАГРУЗОК ПРИ УСТАНОВКЕ ПАНЕЛЕЙ ВЕРХНИХ И НИЖНИХ КОРОБОК ИЗ ДЕРЕВА, ЖЕЛЕЗОБЕТОНА ИЛИ СТАЛЬНОГО ПРОКАТА СКРЕПЛЯЮТСЯ ТЯЖАМИ ИЗ Ø12÷16 ЧЕРЕЗ

Рис. 115.

Рис. 116.

Рис. 117.
