Как видно из предыдущей таблицы, современные стеклопакеты позволяют уменьшить теплопотери окна почти в два раза. Например, для десяти окон размером 1,0 м х 1,6 м экономия достигнет киловатта, что в месяц дает 720 киловатт-часов.

Для правильного выбора материалов и толщин ограждающих конструкций применим эти сведения к конкретному примеру. В расчете тепловых потерь на один кв. метр участвуют две величины:

·          перепад температур

·          сопротивления теплопередаче R.

Температуру в помещении определим в 20 °С, а наружную температуру примем равной –30 °С. Тогда перепад температур

Тепловые потери составят 50 / 0,806 = 62 (Вт/м. кв.). Для упрощения расчетов теплопотерь в строительных справочниках приводят теплопотери разного вида стен, перекрытий и т.д. для некоторых значений зимней температуры воздуха. В частности, даются разные цифры для угловых помещений (там влияет завихрение воздуха, отекающего дом) и неугловых, а также учитывается разная тепловая картина для помещений первого и верхнего этажа.

Рассмотрим пример расчета тепловых потерь двух разных комнат одной площади с помощью таблиц.

Пример 1.

Угловая комната (первый этаж)

Характеристики комнаты:

·    этаж первый,

·    площадь комнаты – 16 кв.м. (5х3,2),

·    высота потолка – 2,75 м,

·    наружных стен – две,

·    материал и толщина наружных стен – брус толщиной 18 см, обшит гипсокартонном и оклеен обоями,

·    окна – два (высота 1,6 м, ширина 1,0 м) с двойным остеклением,

·    полы – деревянные утепленные, снизу подвал,

·    выше чердачное перекрытие,

·    расчетная наружная температура –30 °С,

·    требуемая температура в комнате +20 °С.

Рассчитаем площади теплоотдающих поверхностей.

Площадь наружных стен за вычетом окон: Sстен(5+3,2)х2,7-2х1,0х1,6 = 18,94 кв. м.

Площадь окон: Sокон = 2х1,0х1,6 = 3,2 кв. м.

Площадь пола: Sпола = 5х3,2 = 16 кв. м.

Площадь потолка: Sпотолка = 5х3,2 = 16 кв. м.

Площадь внутренних перегородок в расчете не участвует, так как через них тепло не уходит – ведь по обе стороны перегородки температура одинакова. Тоже относится и к внутренней двери. Теперь вычислим теплопотери каждой из поверхностей:

Суммарные теплопотери комнаты составят: Qсуммарные = 3094 Вт.

Заметим, что через стены уходит тепла больше чем через окна, полы и потолок. Результат расчета показывает теплопотери комнаты в самые морозные (Т нар.= –30 °С) дни года. Естественно, чем теплее на улице, тем меньше уйдет из комнаты тепла.

Пример 2

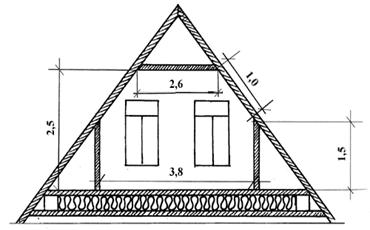

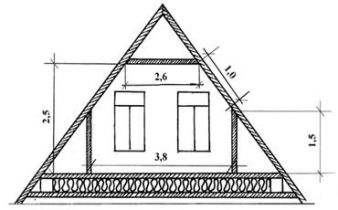

Комната под крышей (мансарда)

Характеристики комнаты:

·          этаж верхний,

·          площадь 16 кв.м. (3,8х4,2),

·          высота потолка 2,4 м,

·          наружные стены; два ската крыши (шифер, сплошная обрешетка, 10 см минваты, вагонка), фронтоны (брус толщиной 10 см, обшитый вагонкой) и боковые перегородки (каркасная стена с керамзитовым заполнением 10 см),
