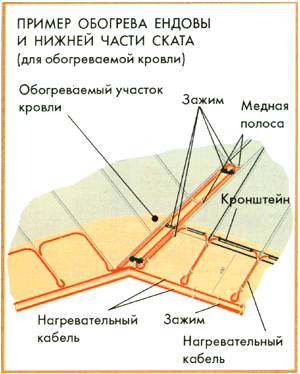

Рис.5

 7.3.5. Примыкания кровли к вертикальным стенам накапливают снег и вызывают протечки через стены. В зависимости от общей схемы укладки секций, обогрев примыканий рекомендуется выполнять в 1 или 2 нитки.

 7.3.6. Водометы в парапетах весьма опасные места, способствующие накоплению льда. Рекомендуется обогревать дно водомета и площадку перед водометом не менее 1 м, исходя из мощности 300 Вт/м.

 7.3.7. Обогреваемые воронки - готовые изделия, встраиваемые в водоприемные воронки (рис.3). Они обычно имеют мощность 50 Ватт. В отдельных случаях проходимость воронок обеспечивается пропусканием в них петли кабеля на глубину до теплой зоны.

 7.3.8. Плоские кровли, как уже отмечалось выше, рекомендуется обогревать бронированными резистивными кабелями, исходя из удельной мощности 250-350 Вт/м. Причем большие мощности относятся к кровлям, на которых могут быть большие заносы. Шаг укладки бронированных кабелей колеблется от 100 до 140 мм. Минимальный радиус изгиба одножильного кабеля - 80 мм, двухжильного -120 мм.

 7.3.9. Карнизы, расположенные ниже желобов, служат источником снежных и ледяных глыб, срывающихся с крыш. Для удаления снега на карнизах укладку выполняют или вдоль карниза (при ширине карниза до 300 мм) или по всей площади (рис.4, 5). В этом случае могут использоваться как саморегулирующиеся, так и бронированные кабели.

 7.3.10. Капельники, в зависимости от конструкции самого капельника, обогреваются в одну или две нитки саморегулирующимся или бронированным кабелем (рис.5).

 7.4. Суммарная номинальная мощность системы определяется по формуле:

где: - суммарная номинальная мощность, Вт.

 - линейная номинальная мощность кабеля, Вт/м,

 - длина нагревательной секции, м.

 - номинальная мощность обогреваемой воронки, Вт,

 - количество обогреваемых воронок, шт.

 7.5. Суммарная установленная мощность системы определяется по формуле:

где: - суммарная установленная мощность, Вт.

 - линейная установленная мощность кабеля, Вт/м,

 - длина нагревательной секции, м.

 - установленная мощность обогреваемой воронки, Вт

 - количество обогреваемых воронок, шт.

 7.6. Сечение силовых кабелей рассчитывают по таблицам из ПУЭ, исходя из величины суммарного номинального тока с коэффициентом запаса 1,25:

где: - длительный максимально допустимый ток, А

 - напряжение питания, В

 7.7 Коммутационные, пусковые и защитные аппараты выбирают, исходя из величины суммарного пускового тока с коэффициентом запаса 1,5 и времени спадания пускового тока:

 где: - максимальный пусковой ток, А

 - напряжение питания, В
