ГОСТ 21924.2-84
УДК 625.874.07-413:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ C НЕНАПРЯГАЕМОЙ АРМАТУРОЙ
ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ
Конструкция и размеры
Reinforced concrete slabs of unstressed
fittings for рavements of city roads.
Structure and dimensions
ОKП 58 4621
Дата введения 1985-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210
ПЕРЕИЗДАНИЕ. Декабрь 1985 г.
ВНЕСЕНО Изменение N 1, утвержденное постановлением Госстроя СССР от 28.12.87 № 303, введенное в действие с 01.04.88 и опубликованное в ИУС № 5 1988 г.
1. Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.
Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СHиП 2.01.01-82) до минус 40°С включ.
При применении плит в климатическом районе IVА должны учитываться дополнительные требования СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.
Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40°С при соблюдении требований, предъявляемых СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.
(Измененная редакция, Изм. N 1).
2. Форма и основные параметры плит - по ГОСТ 21924.0-84.
3. Технические показатели плит приведены в табл. 1.
4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0-84 и настоящего стандарта.
5. Армирование плит должно соответствовать приведенному на черт.1-7.
Армирование плит термомеханически упрочненной арматурной сталью класса Ат-IIIC по ГОСТ 10884-81 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781-82.
Примечание. Допускается применение для фиксации арматурных сеток вместо элементов К1-К10 и Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту обеспечивают фиксацию арматуры согласно требованиям данного стандарта при исключении выхода металла на лицевую поверхность плиты в пределах защитного слоя бетона.
(Измененная редакция, Изм. N 1).
6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3.
7. Форма и размеры арматурных и монтажно-стыковых элементов - по ГОСТ 21924.3-84.
8. Значения контрольной нагрузки (без учета собственного веса плиты) для испытания плит по прочности и трещиностойкости приведены в табл. 4.
9. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,2 мм.
Таблица 1
|
|
|
|
|
Расход материалов
|
|
Марка плиты
|
Класс бетона по прочности на
|
Марка бетона по прочности на
|
Площадь
постели,
|
Бетон на плиту,
|
Сталь, кг
|
|
|
сжатие
|
растяжение при изгибе
|
м 2
|
м 2
|
на плиту
|
на 1 м2
постели
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
1П35.28-30
|
В30
|
|
|
|
113,92
|
11,87
|
|
2П35.28-30
|
В22,5
|
|
9,6
|
1,63
|
|
|
|
1П35.28-10
|
В30
|
|
|
|
79,36
|
8,27
|
|
2П35.28-10
|
В22,5
|
|
|
|
|
|
|
1П30.18-30
|
В30
|
|
|
|
66,26
|
12,74
|
|
2П30.18-30
|
В22,5
|
|
5,2
|
0,88
|
46,48
|
8,94
|
|
1П30.18-10
|
В30
|
|
|
|
|
|
|
2П30.18-10
|
В22,5
|
|
|
|
37,24
|
7,16
|
|
1П18.18-30
|
В30
|
|
|
|
46,94
|
15,65
|
|
2П18.18-30
|
В22,5
|
|
3,0
|
0,48
|
33,80
|
11,27
|
|
1П18.18-10
|
В30
|
|
|
|
|
|
|
2П18.18-10
|
В22,5
|
|
|
|
23,02
|
7,67
|
|
1П18.15-30
|
В30
|
|
|
|
35,12
|
13,51
|
|
2П18.15-30
|
В22,5
|
|
2,6
|
0,41
|
24,88
|
9,57
|
|
1П18.15-10
|
В30
|
|
|
|
|
|
|
2П18.15-10
|
В22,5
|
50
|
|
|
20,26
|
7,79
|
|
1ПББ35.20-30
|
|
|
7,8
|
1,35
|
100,43
|
12,88
|
|
1ПББ35.20-10
|
В30
|
|
|
|
71,27
|
9,14
|
|
1ПТ35-30
|
|
|
|
|
79,75
|
13,07
|
|
2ПТ35-30
|
В22,5
|
|
6,1
|
1,03
|
|
|
|
1ПТ35-10
|
В30
|
|
|
|
56,58
|
9,28
|
|
2ПТ35-10
|
В22,5
|
|
|
|
|
|
|
1ПШ13-30
|
|
|
|
0,72
|
|
|
|
1ПШД13-30
|
|
|
4,0
|
0,76
|
25,22
|
6,30
|
|
1ПШП13-30
|
|
|
|
0,77
|
|
|
|
1ПШ12-30
|
|
|
|
0,63
|
|
|
|
1ПШД12-30
|
В30
|
|
3,5
|
0,66
|
24,02
|
6,86
|
|
1ПШП12-30
|
|
|
|
0,67
|
|
|
|
1ДПШ13-30
|
|
|
2,0
|
0,36
|
16,25
|
8,12
|
|
1ДПШ12-30
|
|
|
1,7
|
0,31
|
15,48
|
9,10
|
|
1ППШ13-30
|
|
|
2,0
|
0,36
|
16,60
|
8,30
|
|
1ППШ12-30
|
|
|
1,7
|
0,31
|
15,83
|
9,31
|

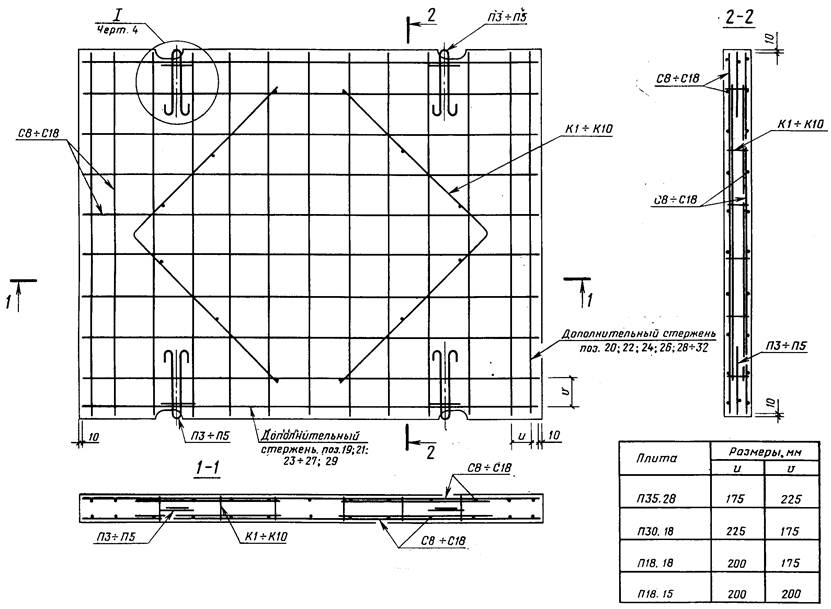

Плиты П35, П30.18, П18.18 и П18.15
Черт. 1

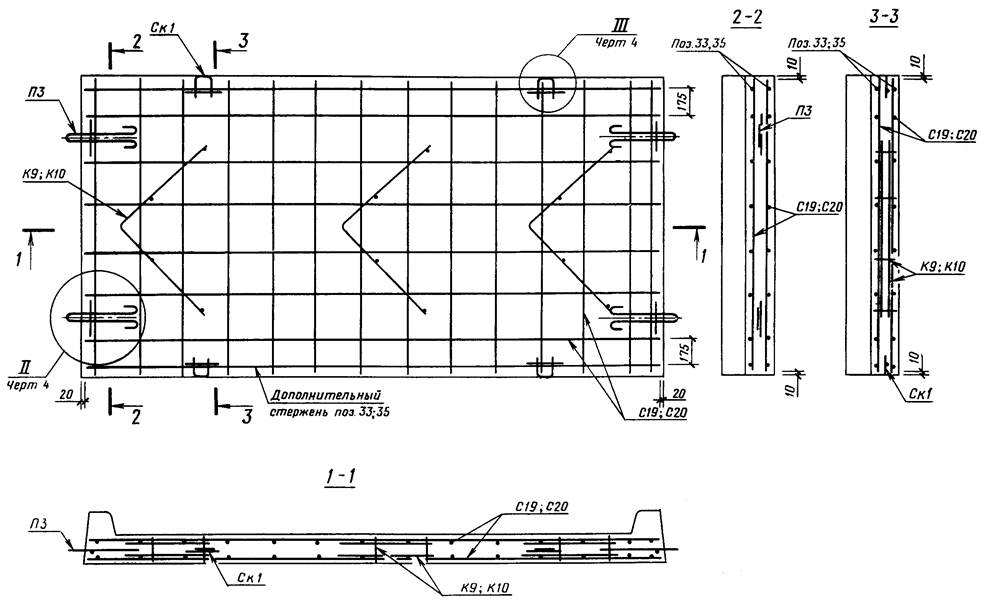

Плита ПББ35.20
 Черт. 2

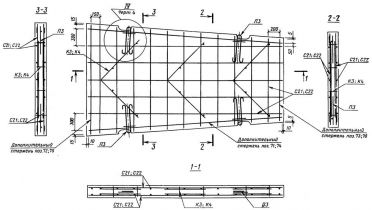

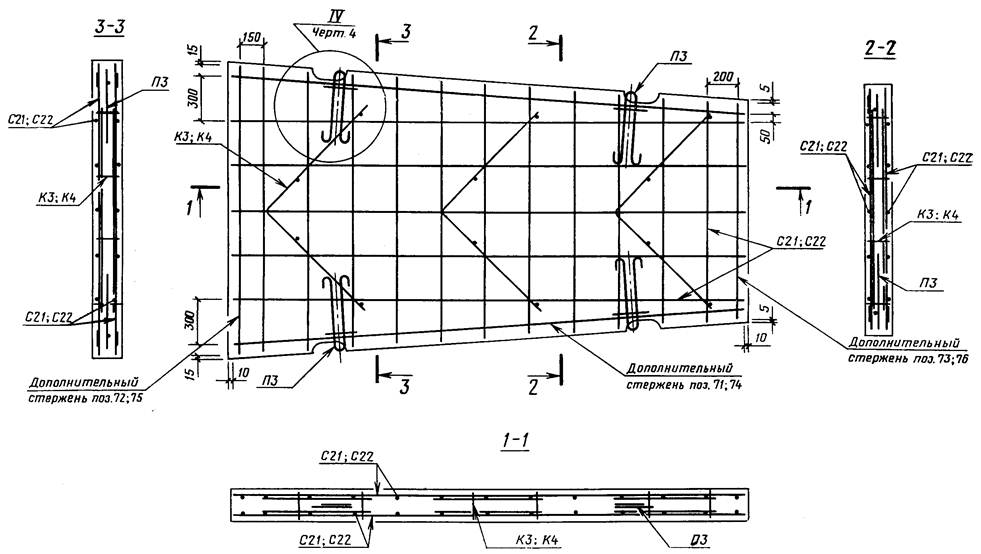

Плита ПТ35
Черт. 3

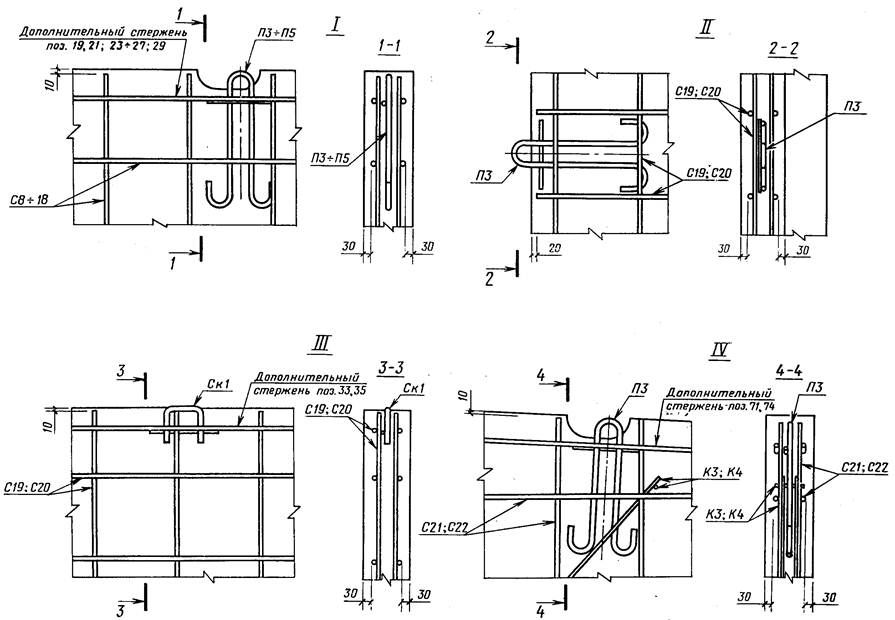

Черт. 4

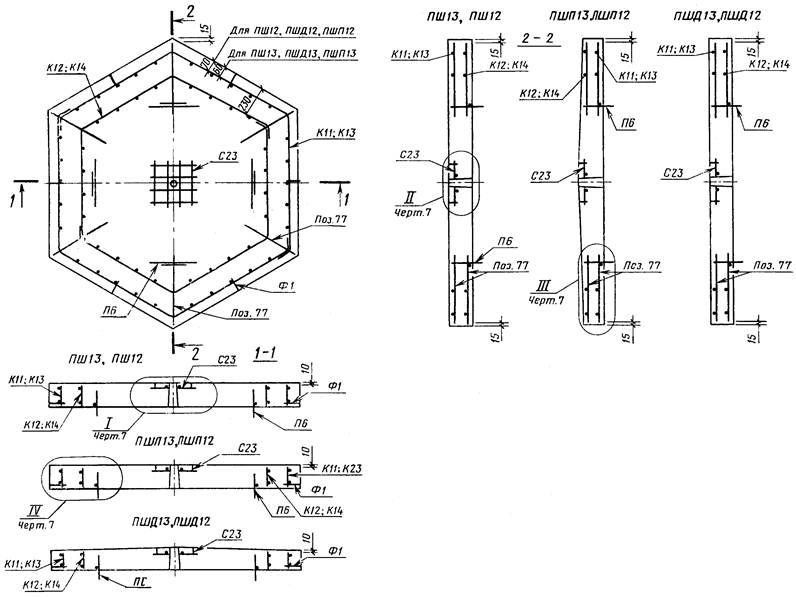

Плиты ПШ13, ПШ12, ПШД13, ПШД12, ПШП13 и ПШП12
Черт. 5

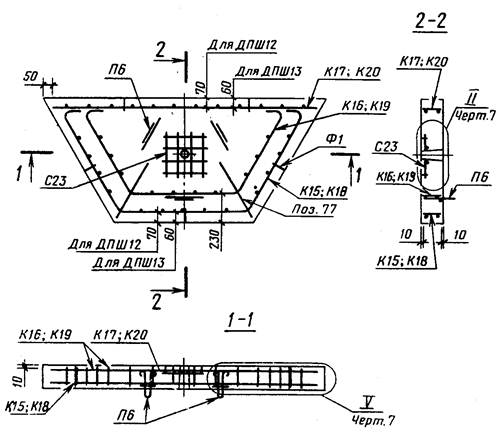

Плиты ДПШ13 и ДПШ12

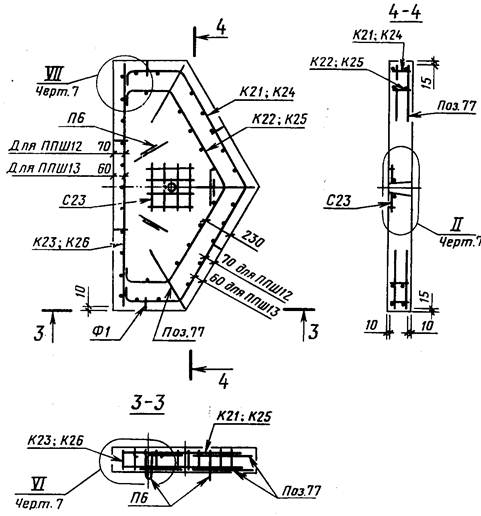

Плиты ППШ13 и ППШ12
Черт. 6

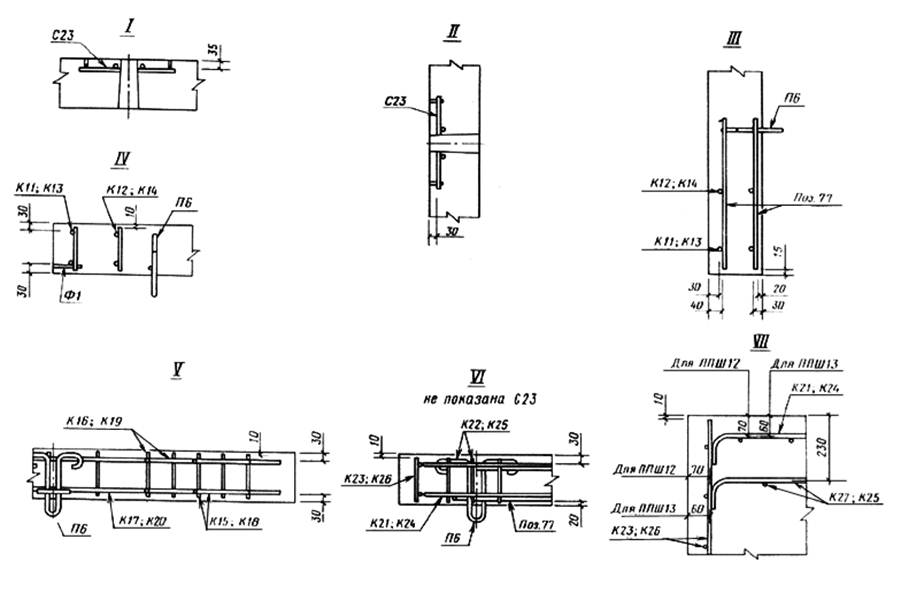

Черт. 7
Таблица 2
|
Марка плиты
|
Арматурные сетки
|
Арматурные каркасы
|
Монтажные петли
|
Скобы
|
Фиксаторы
|
Отдельные стержни
|
|
|
Марка
|
Число
|
Марка
|
Число
|
Марка
|
Число
|
Марка
|
Число
|
Марка
|
Число
|
Позиция
|
Число
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
|
1П35.28-30
2П35.28-30
|
С8
|
|
K1
|
|
П3
|
|
|
|
|
|
19
20
|
|
|
1П35.28-10
2П35.28-10
|
С9
|
|
K2
|
|
|
|
|
|
|
|
21
22
|
|
|
1П30.18-30
|
С10
|
|
K3
|
|
|
|
|
|
|
|
23
24
|
4
|
|
2П30.18-30
1П30.18-10
|
С11
|
|
K4
|
|
П4
|
|
|
|
|
|
25
26
|
|
|
2П30.18-10
|
С12
|
|
K5
|
2
|
|
|
|
|
|
|
27
28
|
|
|
1П18.18-30
|
С13
|
|
K6
|
|
|
|
|
|
|
|
29
|
|
|
2П18.18-30
1П18.18-10
|
С14
|
2
|
K7
|
|
|
|
|
|
|
|
24
|
8
|
|
2П18.18-10
|
С15
|
|
K8
|
|
|
|
|
|
|
|
26
|
|
|
1П18.15-30
|
С16
|
|
K9
|
|
П5
|
|
|
|
|
|
29
30
|
|
|
2П18.15-30
1П18.15-10
|
С17
|
|
K10
|
|
|
4
|
|
|
|
|
24
31
|
|
|
2П18.15-10
|
С18
|
|
K8
|
|
|
|
|
|
|
|
26
32
|
4
|
|
1ПББ35.20-30
|
С19
|
|
K9
|
|
|
|
Ск1
|
4
|
|
|
33
|
|
|
1ПББ35.20-10
|
С20
|
|
K10
|
|
|
|
|
|
|
|
35
|
|
|
1ПТ35-30
2ПТ35-30
|
С21
|
|
K3
|
3
|
П3
|
|
|
|
|
|
71
|
|
|
|
|
|
|
|
|
|
|
|
|
|
72
73
|
2
|
|
1ПТ35-10
2ПТ35-10
|
С22
|
|
K4
|
|
|
|
|
|
|
|
74
|
4
|
|
|
|
|
|
|
|
|
|
|
|
|
75
76
|
2
|
|
1ПШ13-30,
1ПШД13-30,
1ПШП13-30
|
|
|
K11, K12
|
2
|
|
|
|
|
|
6
|
|
12
|
|
1ПШ12-30,
1ПШД12-30,
1ПШП12-30
|
|
|
K13, K14
|
|
|
|
|
|
|
|
|
|
|
1ДПШ13-30
|
С23
|
1
|
K15,K16,
K17
|
|
П6
|
|
|
|
Ф1
|
5
|
77
|
4
|
|
1ДПШ12-30
|
|
|
K18, K19,
K20
|
1
|
|
3
|
|
|
|
|
|
|
|
1ППШ-13-30
|
|
|
K21,K22,
K23
|
|
|
|
|
|
|
6
|
|
6
|
|
1ППШ12-30
|
|
|
K24, K25,
K26
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 3
Левая часть
кг
|
|
Арматурная сталь по ГОСТ 5781-82
|
|
Марка плиты
|
Kласс А-III
|
Kласс А-I
|
|
|
Диаметр,мм
|
Итого
|
Диаметр,мм
|
Итого
|
|
|
8
|
10
|
12
|
|
8
|
10
|
12
|
14
|
16
|
|
|
1П35.28-30,
2П35.28-30
|
-
|
43,78
|
61,80
|
105,58
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68
|
|
1П35.28-10,
2П35.28-10
|
28,04
|
42,96
|
-
|
71,00
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68
|
|
1П30.18-30
|
-
|
23,50
|
37,06
|
60,56
|
-
|
0,60
|
3,76
|
-
|
-
|
4,36
|
|
2П30.18-30,
1П30.18-10
|
15,02
|
25,74
|
-
|
40,76
|
-
|
0,60
|
3,76
|
-
|
-
|
4,36
|
|
2П30.18-10
|
16,50
|
-
|
-
|
16,50
|
15,02
|
0,60
|
3,76
|
-
|
-
|
19,38
|
|
1П18.18-30
|
-
|
-
|
43,04
|
43,04
|
-
|
2,88
|
-
|
-
|
-
|
2,88
|
|
2П18.18-30,
1П18.18-10
|
-
|
29,90
|
-
|
29,90
|
-
|
2,88
|
-
|
-
|
-
|
2,88
|
|
2П18.18-10
|
19,10
|
-
|
-
|
19,10
|
-
|
2,88
|
-
|
-
|
-
|
2,88
|
|
1П18.15-30
|
-
|
12,78
|
18,44
|
31,22
|
-
|
2,88
|
-
|
-
|
-
|
2,88
|
|
2П18.15-30,
1П18.15-10
|
8,16
|
12,82
|
-
|
20,98
|
-
|
2,88
|
-
|
-
|
-
|
2,88
|
|
2П18.15-10
|
8,18
|
-
|
-
|
8,18
|
8,16
|
2,88
|
-
|
-
|
-
|
11,04
|
|
1ПББ35.20-30
|
-
|
34,20
|
55,14
|
89,34
|
-
|
1,20
|
-
|
6,08
|
2,28
|
9,56
|
|
1ПББ35.20-10
|
21,90
|
38,28
|
-
|
60,18
|
-
|
1,20
|
-
|
6,08
|
2,28
|
9,56
|
|
1ПТ35-30,
2ПТ35-30
|
-
|
27,76
|
43,30
|
71,06
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68
|
|
1ПТ35-10,
2ПТ35-10
|
17,78
|
30,08
|
-
|
47,86
|
-
|
0,60
|
-
|
6,08
|
-
|
6,68
|
|
1ПШ13-30,
1ПШД13-30,
1ПШП13-30
|
-
|
21,34
|
-
|
21,34
|
-
|
2,88
|
-
|
-
|
-
|
2,88
|
|
1ПШ12-30,
1ПШД12-30,
1ПШП12-30
|
-
|
20,14
|
-
|
20,14
|
-
|
2,88
|
-
|
-
|
-
|
2,88
|
|
1ДПШ13-30
|
-
|
13,32
|
-
|
13,32
|
-
|
2,16
|
-
|
-
|
-
|
2,16
|
|
1ДПШ12-30
|
-
|
12,55
|
-
|
12,55
|
-
|
2,16
|
-
|
-
|
-
|
2,16
|
|
1ППШ13-30
|
-
|
13,72
|
-
|
13,72
|
-
|
2,16
|
-
|
-
|
-
|
2,16
|
|
1ППШ12-30
|
-
|
12,95
|
-
|
12,95
|
-
|
2,16
|
-
|
-
|
-
|
2,16
|
Таблица 3
Правая часть
мм
|
|
Арматурная сталь по ГОСТ 6727-80
|
|
|
Марка плиты
|
Kласс Вр-I
|
Всего
|
|
|
Диаметр,мм
|
Итого
|
|
|
|
4
|
5
|
|
|
|
1П35.28-30,
2П35.28-30
|
-
|
1,66
|
1,66
|
113,92
|
|
1П35.28-10,
2П35.28-10
|
-
|
1,68
|
1,68
|
79,36
|
|
1П30.18-30
|
-
|
1,34
|
1,34
|
66,26
|
|
2П30.18-30,
1П30.18-10
|
-
|
1,36
|
1,36
|
46,48
|
|
2П30.18-10
|
-
|
1,36
|
1,36
|
37,24
|
|
1П18.18-30
|
-
|
1,02
|
1,02
|
46,94
|
|
2П18.18-30,
1П18.18-10
|
-
|
1,02
|
1,02
|
33,80
|
|
2П18.18-10
|
-
|
1,04
|
1,04
|
23,02
|
|
1П18.15-30
|
-
|
1,02
|
1,02
|
35,12
|
|
2П18.15-30,
1П18.15-10
|
-
|
1,02
|
1,02
|
24,88
|
|
2П18.15-10
|
-
|
1,04
|
1,04
|
20,26
|
|
1ПББ35.20-30
|
-
|
1,53
|
1,53
|
100,43
|
|
1ПББ35.20-10
|
-
|
1,53
|
1,53
|
71,27
|
|
1ПТ35-30,
2ПТ35-30
|
-
|
2,01
|
2,01
|
79,75
|
|
1ПТ35-10,
2ПТ35-10
|
-
|
2,04
|
2,04
|
56,58
|
|
1ПШ13-30,
1ПШД13-30,
1ПШП13-30
|
1,00
|
-
|
1,00
|
25,22
|
|
1ПШ12-30,
1ПШД12-30,
1ПШП12-30
|
1,00
|
-
|
1,00
|
24,02
|
|
1ДПШ13-30
|
0,77
|
-
|
0,77
|
16,25
|
|
1ДПШ12-30
|
0,77
|
-
|
0,77
|
15,48
|
|
1ППШ13-30
|
0,72
|
-
|
0,72
|
16,60
|
|
1ППШ12-30
|
0,72
|
-
|
0,72
|
15,83
|
Примечание. При применении арматурной стали класса Ат-IIIC ее диаметр и расход следует принимать одинаковыми с арматурной сталью класса А-III.
(Измененная редакция, Изм. N 1).
Таблица 4
|
Марка плиты
|
Контрольная нагрузка (без учета собственного веса плиты), кH (тс), при испытании плит
|
|
|
по прочности
|
по трещиностойкости
|
|
1П35.28-30
|
115,6 (11,8)
|
63,7 (6,5)
|
|
2П35.28-30
|
113,7 (11,6)
|
62,7 (6,4)
|
|
1П35.28-10
|
67,6 (6,9)
|
37,2 (3,8)
|
|
2П35.28-10
|
66,6 (6,8)
|
37,2 (3,8)
|
|
1П30.18-30
|
107,8 (11,0)
|
59,8 (6,1)
|
|
2П30.18-30
|
68,6 (7,0)
|
37,2 (3,8)
|
|
1П30.18-10
|
69,6 (7,1)
|
38,2 (3,9)
|
|
2П30.18-10
|
33,3 (3,4)
|
18,6 (1,9)
|
|
1П18.18-30
|
184,2 (18,8)
|
100,9(10,3)
|
|
2П18.18-30
|
128,4 (13,1)
|
70,6 (7,2)
|
|
1П18.18-10
|
129,4 (13,2)
|
71,5 (7,3)
|
|
2П18.18-10
|
78,4 (8,0)
|
43,1 (4,4)
|
|
1П18.15-30
|
179,3 (18,3)
|
99,0(10,1)
|
|
2П18.15-30
|
122,5 (12,5)
|
67,6 (6,9)
|
|
1П18.15-10
|
123,5 (12,6)
|
67,6 (6,9)
|
|
2П18.15-10
|
73,5 (7,5)
|
40,2 (4,1)
|
|
1ПББ.35.20-30
|
69,6 (7,1)
|
38,2 (3,9)
|
|
1ПББ.35.20-10
|
38,2 (3,9)
|
21,6 (2,2)
|
|
1ПТ35-30
|
83,3 (8,5)
|
46,1 (4,7)
|
|
2ПТ35-30
|
82,3 (8,4)
|
45,1 (4,6)
|
|
1ПТ35-10
|
50,0 (5,1)
|
27,4 (2,8)
|
|
2ПТ35-10
|
50,0 (5,1)
|
27,4 (2,8)
|
|
1ПШ13, 1ПШД13, 1ПШП13
|
94,1 (9,6)
|
51,9 (5,3)
|
|
1ПШ12, 1ПШД12, 1ПШП12
|
79,4 (8,1)
|
44,1 (4,5)
|
|
