Лебедки предназначены для подъема и перемещения конструкций с помощью каната, навиваемого на барабан. По назначению лебедки подразделяются:

 на подъемные (для подъема грузов);

 тяговые (для перемещения груза по горизонтальной или наклонной поверхности);

 поворотные (для вращения кранов).

 По способу установки лебедки подразделяются:

 на передвижные;

 стационарные.

 Лебедки имеют следующие эксплуатационные характеристики:

 тяговые усилие на последнем слое навивки барабана (т/кг);

 скорость наматывания на барабан каната (м/мин);

 канатоемкость барабана (длина каната, наматываемого на барабан) (м).

 Привод лебедок бывает ручной или электрический.

 Лебедки с ручным приводом применяют в тех случаях, когда не требуется большой скорости подъема.

 В лебедках с электрическим приводом вращение на барабан передается от электродвигателя посредством зубчатых колес редуктора. В рабочем положении лебедку прикрепляют к якорям, воспринимающим наибольшее усилие от натяжения каната лебедки. Достоинства лебедок с электрическим приводом: безопасность подъема груза, надежность спуска порожнего крюка, простота управления, компактность. Недостаток - относительно малая скорость опускания груза.

 Лебедка должна быть надежно закреплена и установлена так, чтобы можно было смонтировать максимальное количество оборудования и конструкций. Место установки лебедки должно находиться вне зоны подъема груза. Расположение лебедки и способы ее крепления (рис.45) должны быть указаны в ППР.

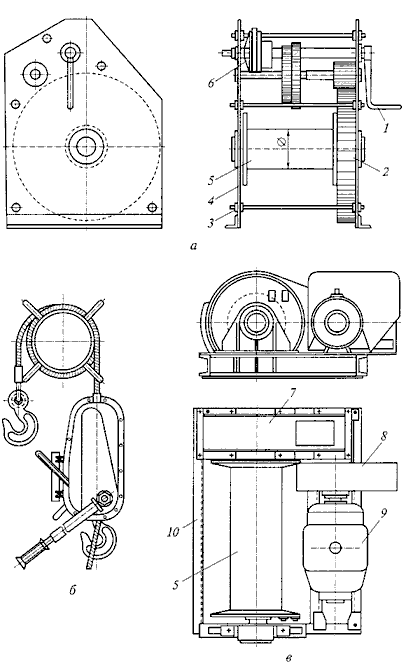

 Рис.1. Лебедки:

а - сручным приводом; б- ручная рычажная; в- электрическая подъемная ПЛ-5-61;

1- рукоятка; 2- большое зубчатое колесо; 3 -стяжные болты; 4 -щеки; 5- барабан; 6- храповое колесо с собачкой;

 7 - зубчатый цилиндрический редуктор; 8- тормозное устройство; 9- электродвигатель; 10- металлическая рама

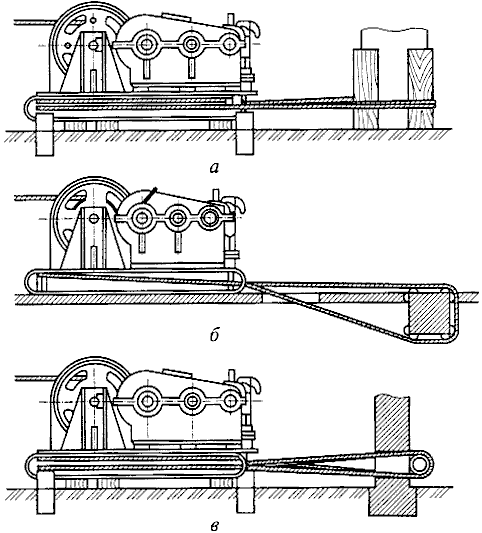

 Рис.2. Крепления лебедок:

а -к колонне; б- к ригелю; в -к кирпичной стене

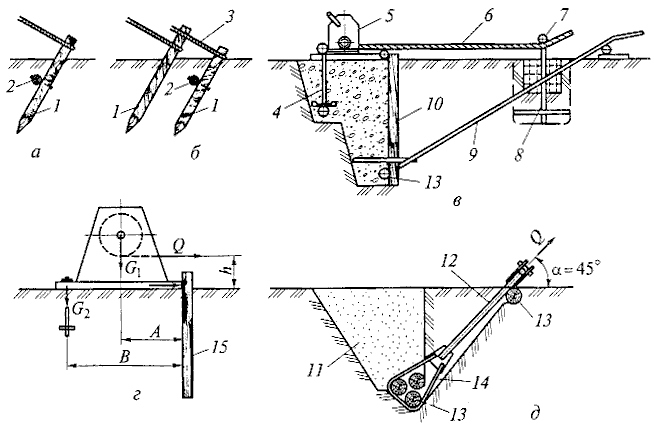

 Рис.3. Якоря для крепления оттяжек и лебедок:

а -свайный одиночный; б -свайный двойной; в- горизонтальный; г- для закрепления лебедки; д -для переменного направления усилия; 1- свая; 2 -поперечина; 3 -канат для соединения свай; 4- анкерное устройство; 5 - лебедка; 6 -канат от полиспаста; 7 - отводной блок; 8 -анкерное устройство; 9 -тяга; 10 -вертикальное бревно; 11- засыпка; 12 -тяга; 13- горизонтальные бревна; 14- хомут; 15 -вертикальная свая; Q -усилие на канате; G1- вес барабана; G2 -давление на опоры; h -высота от земли до барабана; А -расстояние от центра барабана до сваи; В -расстояние между сваями

 Якорями(рис.3) называют неподвижные сооружения, способные воспринимать горизонтальные или вертикальные усилия. Якоря необходимы для крепления вант, расчалок, полиспастов, лебедок. Якоря бывают постоянные и временные. Постоянные якоря, например для крепления вант высоких мачт линий электропередачи, являются неотъемлемой частью самого сооружения.

 В строительстве лебедки применяют для горизонтального и вертикального перемещения различных грузов автономно, а также в качестве агрегатов, установленных на машинах с механическим приводом - экскаваторах, бульдозерах, прицепных канатных скреперах, на кранах, подъемниках и др.

 Автономно применяемые лебедки разделяют на ручные и приводные (с электродвигателем). Последние являются реверсивными, т. е. имеют прямой и обратный ход. Лебедки могут иметь до трех барабанов с зубчатой передачей от электродвигателя.

 Ручные лебедки грузоподъемностью 0,3... 1 т используют при ремонте фасадов и кровли зданий для подъема на леса и кровлю мелких порций соответствующих материалов, для подъема и опускания подвесных люлек, а также для горизонтального перемещения оборудования в стесненных условиях, где крупные машины неэффективно или невозможно использовать. Высота подъема груза или длина его перемещения зависят от канатоемкости барабана лебедки, которая составляет у различных моделей ручных лебедок от 50 до 200 м. Их применение обеспечивает снижение затрат ручного труда рабочих по перемещению строительных грузов.

 Подъем, опускание или горизонтальное перемещение груза с использованием ручных лебедок осуществляется вращением рукоятки, которое через пару шестерен передается на барабан. Перед выполнением работы лебедку укрепляют на горизонтальной поверхности каким-либо грузом, размещая ее так, чтобы ось барабана была перпендикулярна направлению грузового каната.

 Разновидностью ручных лебедок являются безбарабанные рычажные лебедки, которые поворотом рычага перемещаются по натянутому канату и перемещают площадку (люльку и др.), к которым они прикреплены.

 Приводные лебедки используются (при наличии электроэнергии) в той же области применения, что и ручные, а также для перемещения более тяжелых грузов массой до 50 т и при выполнении монтажных работ в условиях невозможности применения кранов. Канатоемкость барабана у таких лебедок достигает 250 м с соответствующим увеличением мощности двигателя и массы лебедки.

 Лебедки, являющиеся агрегатами строительных машин, конструктивно выполнены применительно к разновидностям этих машин и имеют механический привод от вала отбора мощности (на тракторах), зубчатую передачу от двигателя (на стреловых кранах, одноковшовых экскаваторах и др.) или электрический привод (на башенных кранах, подъемниках и др.). Тяговое усилие лебедок, канатоемкость их барабана, масса, необходимость реверсирования также зависят от требований, предъявляемых к Машинам, на которых они установлены.

Если на бульдозере с канатным приводом нереверсивная лебедка служит только для подъема отвала при длине выбираемого троса не более 4 м, то на башенном кране с 80-метровой высотой подъема крюка на многократном полиспасте канатоемкость барабана реверсивной грузовой лебедки доходит до 350 м с соответствующим увеличением габаритов, массы и сложности ее конструкции (возможность реверсирования, управляемого изменения числа оборотов барабана и др.).
