Башенные краны типа КБ-309ХЛ предназначены для работы в районах холодного климата с температурой окружающего воздуха до -60 °С. Эксплуатация кранов допускается в I-VI ветровых районах по ГОСТ 1451-77. Предусмотрена работа с навесным одноканатным грейфером (не допускающим разгрузки на весу) с плавной его посадкой и интенсивностью работы не более восьми циклов в час. При этом суммарная масса грейфера с грузом не должна превышать 50% грузоподъемности крана на данном вылете.

 Грузовые характеристики кранов КБ-309ХЛ, -309АХЛ и их исполнений (КБ-309ХА-01А, -309ХЛ-03А, -309ХЛ-04А) приведены на рис.21.

Рис.21. Грузовые характеристики кранов типа КБ-309ХЛ:

1 - КБ-309-04АХЛ; 2 - КБ-309ХЛ, -309АХЛ, -309-01АХЛ; 3 - КБ-309-03АХЛ;

 __ __ __- при двукратной запасовке;

 ______- при четырехкратной запасовке

 Металлоконструкции крана изготовлены из сталей 09Г2 и 09Г2С, что позволяет гарантировать необходимую хладостойкость металлоконструкций крана в условиях эксплуатации. Башня крана выполнена секционной, собираемой на земле и имеет уголковую решетчатую конструкцию.

 Стрелы выполнены подъемными (за исключением КБ-309-04АХЛ, где стрела является балочной) в виде решетчатой конструкции прямоугольного переменного сечения из уголков. Механизмы крана аналогичны механизмам, устанавливаемым на кранах типа КБ-100-3. Схема запасовки канатов приведена на рис.22.

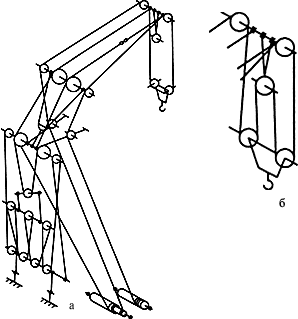

Рис.22. Схема запасовки канатов кранов типа КБ-309АХЛ при двукратной (а) и четырехкратной (б) запасовке грузового полиспаста

 Для повышения устойчивости крана к ходовой раме, в зависимости от высоты подъема крана, подвешивается две или четыре плиты балласта.
