Кран КС-557Кр грузоподъемностью 30 т смонтирован на шасси автомобиля КрАЗ-250, КрАЗ-65101 с колесной формулой 6х4, оснащен четырехсекционной телескопической стрелой длиной 9 м, которая при выдвижении секции удлиняется до 27 м, и удлинителем (гуськом) длиной 8 или 15 м. Первые две выдвижные секции телескопируются стрелой синхронно одним гидравлическим цилиндром и канатным полиспастом, 4-я секция выдвигается установочным движением гидроцилиндра. Удлинитель может перевозиться на кране (в транспортном положении укладывается сбоку стрелы), монтируется под углом 0 и 15° к стреле силами обслуживающего персонала.

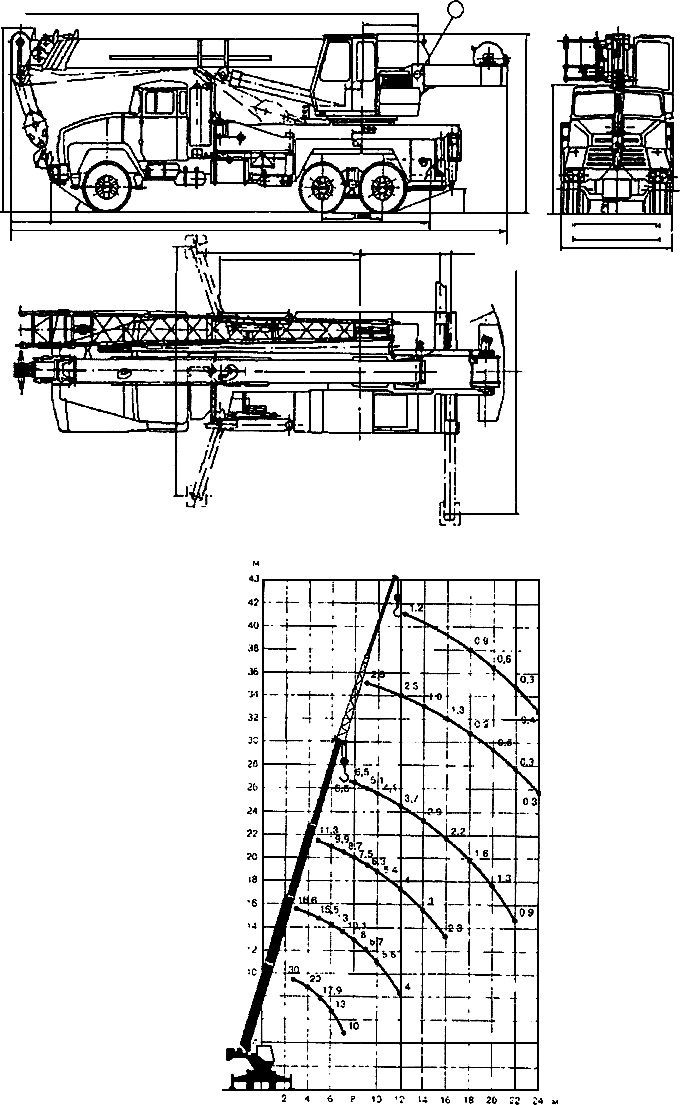

Рис.1. Общий вид в транспортном положении и на опорах крана КС-557Кр и его грузовысотные характеристики

Привод крана гидравлический, состоит из двухконтурной силовой системы и системы управления. Работа силовой системы обеспечивается двумя аксиально-поршневыми насосами. Питание системы управления производится вспомогательным насосом. Кран имеет четыре выносные опоры, передние - поворотные балки с гидроцилиндрами, задние - балки коробчатого сечения, выдвигаемые гидравлически. Управление подъемом-опусканием опор - гидравлическое индивидуальное. Гидроцилиндры подъема опор оборудованы гидрозамками и устанавливаются на квадратные подпятники. На кране имеется противовес массой 2,2 т.

Техническая характеристика КС-557Кр
