Кран КС-4573 грузоподъемностью 16 т смонтирован на шасси автомобиля КрАЗ-250, оснащен трехсекционной телескопической стрелой длиной 9,7 м, которая при выдвижении двух секций удлиняется до 21,7 м, и гуськом 9 м к удлиненной стреле.

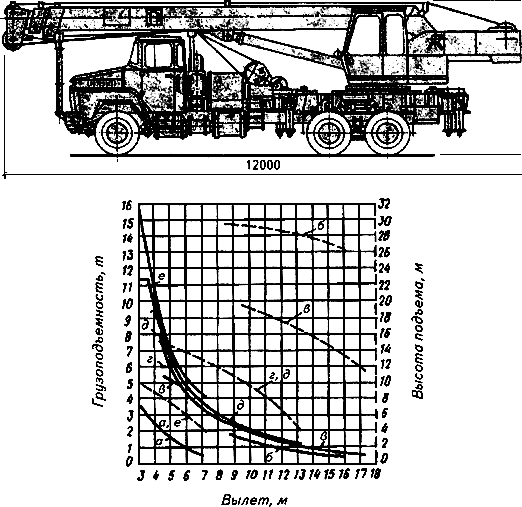

Рис.1. Автомобильный кран КС-4573 и его грузовысотные характеристики:
для стрелы 9,7 м при сдвинутых опорах (а), для стрелы 21,7 м с гуськом 9 м (б), для стрел 31,7 (в), 19,7 (г), 15,7 м (д), 9,7 м на выносных опорах (е)
Привод крана гидравлический от двух аксиально-плунжерных насосов 210.25В и 210.20В. Кран оборудован гидравлическими выносными опорами и стабилизатором, управляемыми с пульта на задней балке ходового устройства.
Средняя и головная секции телескопической стрелы перемещаются гидроцилиндром. Конструкцией крана предусмотрено последовательное выдвижение и вдвижение секций телескопической стрелы. Вначале выдвигается средняя секция вместе с головной частью, после полного выдвижения средней секции и ее фиксирования продолжает перемещаться оголовок стрелы. Вдвижение секций производится в обратной последовательности.
На оголовок стрелы есть возможность закреплять люльку грузоподъемностью 150 кг для выполнения с нее фасадных работ на высоте до 21 м.
Техническая характеристика крана КС-4573
|
Показатель
|
КС-4573
|
|
Длина стрелы, м
|
9,7
|
9,7*
|
15,7
|
21,7
|
21,7 и гусек 9
|
|
Вылет, м:
|
|
|
|
|
|
|
наименьший
|
4
|
3
|
4
|
5
|
10
|
|
наибольший
|
8
|
8
|
14
|
18
|
11
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
|
|
наименьшем
|
16
|
5
|
11,5
|
8
|
1,6
|
|
наибольшем
|
4,2
|
0,5
|
1,2
|
0,6
|
0,4
|
|
Высота подъема, м:
|
|
|
|
|
|
|
при минимальном вылете
|
11
|
11
|
16
|
22
|
29
|
|
при наибольшем вылете
|
2
|
2
|
2
|
10
|
25
|
|
Скорость подъема-опускания груза, м/мин
|
0,3-18,2
|
0,3-18,2
|
0,3-18,2
|
0,3-18,2
|
0,3-32,7
|
|
Скорость передвижения крана, км/ч
|
50
|
50
|
50
|
50
|
40
|
|
Частота вращения поворотной части, мин
|
0,25-2,25
|
0,25-2,25
|
0,25-2,25
|
0,25-2,25
|
0,25-2,25
|
|
Задний габарит, м
|
2,9
|
2,9
|
2,9
|
2,9
|
2,9
|
|
Марка базового автомобиля
|
КрАЗ-250
|
|
Мощность двигателя шасси автомобиля, кВт
|
176
|
176
|
176
|
176
|
176
|
|
Расход топлива, л/ч
|
9,5
|
9,5
|
9,5
|
9,5
|
9,5
|
|
Колея колес, м:
|
|
|
|
|
|
|
передних
|
1,97
|
1,97
|
1,97
|
1,97
|
1,97
|
|
задних
|
1,83
|
1,83
|
1,83
|
1,83
|
1,83
|
|
Расстояние между выносными опорами, м:
|
|
|
|
|
|
|
вдоль продольной оси
|
3,85
|
3,85
|
3,85
|
3,85
|
3,85
|
|
поперек продольной оси
|
4,8
|
4,8
|
4,8
|
4,8
|
4,8
|
|
Габариты в транспортном положении, м:
|
|
|
|
|
|
|
длина
|
12
|
12
|
12
|
12
|
12
|
|
ширина
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
|
высота
|
3,66
|
3,66
|
3,66
|
3,66
|
3,66
|
|
Нагрузка на ось, кН:
|
|
|
|
|
|
|
переднюю
|
57,9
|
57,9
|
57,9
|
57,9
|
57,9
|
|
заднюю
|
2х88,9
|
2х88,9
|
2х88,9
|
2х88,9
|
2х88,9
|
|
Масса крана в транспортном положении, т
|
23,57
|
23,57
|
23,57
|
23,57
|
23,57
|
________________
* Выносные опоры вдвинуты.
|
