Кран КС-4572 грузоподъемностью 16 т смонтирован на шасси автомобиля КамАЗ-53213, оснащен трехсекционной телескопической стрелой длиной 9,7 м, которая при выдвижении двух секций полностью удлиняется до 21,7 м, и гуськом 6 м к удлиненной стреле.

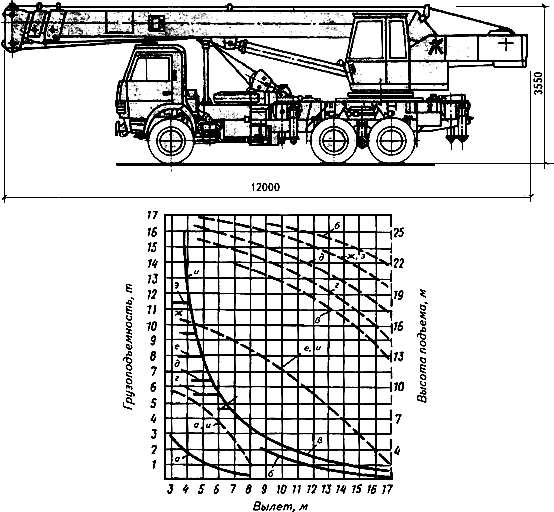

Рис.1. Автомобильный кран КС-4572 и его грузовысотная характеристика:
для стрелы 9,7 м без выносных опор (а), для стрелы 21,7 м с гуськом 6 м (б), для стрел 21,7 м (в), 19,7 м (г), 17,7 м (д), 15,7 м (е), 13,7 м (ж), 11,7 м (з), для стрелы 9,7 м на выносных опорах (и)
Привод крана гидравлический от двух аксиально-плунжерных насосов 210.25В и 210.20В, работающих от силовой установки шасси через коробки перемены передач и отбора мощности. От насоса 210.25В работают гидроцилиндры выносных опор и стабилизатора, подъема и выдвижения стрелы, а также механизм вращения поворотной части. От насоса 210.20В рабочая жидкость подается через вращающееся соединение к гидромотору грузовой и вспомогательной лебедок. Возможно совмещение следующих рабочих движений: подъем (опускание) стрелы без груза с вращением поворотной части, подъем (опускание) груза с выдвижением (вдвижением) секций стрелы, подъем (опускание) стрелы с подъемом (опусканием) груза, подъем (опускание) стрелы с выдвижением (вдвижением) ее секций, вращение поворотной части с подъемом (опусканием) груза. Регулирование скоростей рабочих движений производится комбинированно: изменением частоты вращения силовой установки шасси, дросселированием рабочей жидкости в каналах распределителей, созданием переменного рабочего объема в гидромоторах. Регулируемый гидромотор главной лебедки обеспечивает повышение скорости подъема (опускания) груза. Кран оборудован гидравлическими выносными опорами.
Технические характеристики кранов КС-4572
|
Показатель
|
КС-4572
|
|
Длина стрелы, м
|
9,7
|
11,7
|
13,7
|
15,7
|
17,7
|
19,7
|
21,7
|
21,7 и гусек 6
|
|
Вылет, м:
|
|
|
|
|
|
|
|
|
|
наименьший
|
2,3
|
2,3
|
4,5
|
6,5
|
6,5
|
6,5
|
6,5
|
8,8
|
|
наибольший
|
8,4
|
10,4
|
14,5
|
16,4
|
16,3
|
16,5
|
18,4
|
17
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
|
|
|
|
|
наименьшем
|
16/2,8
|
11,5
|
9,5
|
8
|
6,5
|
5,5
|
4
|
2
|
|
наибольшем
|
11,5/0,5
|
8,5
|
8
|
6,5
|
5,5
|
4
|
2
|
0,2
|
|
Высота подъема, м:
|
|
|
|
|
|
|
|
|
|
при минимальном вылете
|
10
|
12
|
14
|
16
|
19
|
20
|
21,7
|
26,2
|
|
при наибольшем вылете
|
3,5
|
3,5
|
3,5
|
3,5
|
3,5
|
3,5
|
10
|
21,5
|
|
Скорость подъема-опускания груза, м/мин
|
0,3-8,5
|
0,3-8,5
|
0,3-8,5
|
0,3-8,5
|
0,3-8,5
|
0,3-8,5
|
0,3-8,5
|
0,3-32,7
|
|
Скорость передвижения крана, км/ч
|
|
|
|
|
|
|
|
|
|
рабочая
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
транспортная
|
50
|
50
|
50
|
50
|
50-
|
50
|
50
|
50
|
|
Частота вращения поворотной части, мин
|
0,3-1,75
|
0,3-1,75
|
0,3-1,75
|
0,3-1,75
|
0,3-1,75
|
0,3-1,75
|
0,3-1,75
|
0,3-1,75
|
|
Задний габарит, м
|
2,9
|
2,9
|
2,9
|
2,9
|
2,9
|
2,9
|
2,9
|
2,9
|
|
Марка базового автомобиля
|
КрАЗ-53213
|
|
Мощность силовой установки шасси автомобиля, кВт
|
156
|
156
|
156
|
156
|
156
|
156
|
156
|
156
|
|
Расход топлива, л/ч
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
|
Колея колес, м:
|
|
|
|
|
|
|
|
|
|
передних
|
2,026
|
2,026
|
2,026
|
2,026
|
2,026
|
2,026
|
2,026
|
2,026
|
|
задних
|
1,856
|
1,856
|
1,856
|
1,856
|
1,856
|
1,856
|
1,856
|
1,856
|
|
Расстояние между выносными опорами, м:
|
|
|
|
|
|
|
|
|
|
вдоль продольной оси
|
3,85
|
2,85
|
2,85
|
2,85
|
2,85
|
3,85
|
3,85
|
3,85
|
|
поперек продольной оси
|
4,8
|
4,8
|
4,8
|
4,8
|
4,8
|
4,8
|
4,8
|
4,8
|
|
Габариты, м:
|
|
|
|
|
|
|
|
|
|
длина
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
|
ширина
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
|
высота
|
3,55
|
3,55
|
3,55
|
3,55
|
3,55
|
3,55
|
3,55
|
3,55
|
|
Нагрузка на ось, кН:
|
|
|
|
|
|
|
|
|
|
переднюю
|
46,3
|
46,3
|
46,3
|
46,3
|
46,3
|
46,3
|
46,3
|
46,3
|
|
заднюю
|
2х84
|
2х84
|
2х84
|
2х84
|
2х84
|
2х84
|
2х84
|
2х87,5
|
|
Масса крана в транспортном положении, т
|
21,5
|
21,5
|
21,5
|
21,5
|
21,5
|
21,5
|
21,5
|
22,345
|
|
