Кран грузоподъемностью 10 т смонтирован на шасси автомобиля ЗИЛ-133ГЯ, оснащен двухсекционной стрелой длиной 9,5 м, которая при выдвижении головной секции удлиняется до 15,5 м. Изменение длины телескопической стрелы производится механизированно посредством гидроцилиндра, управляемого из кабины машиниста.

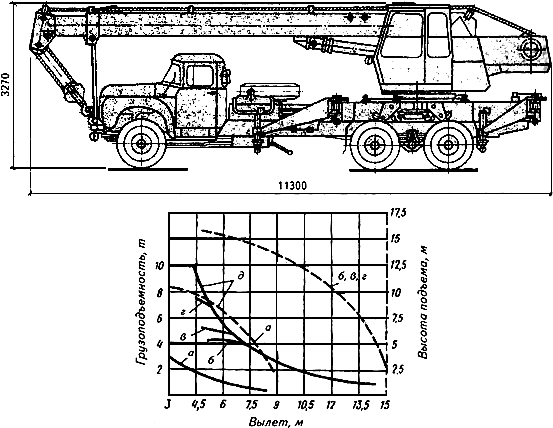

Рис.1. Автомобильный кран КС-3575А и его грузовысотная характеристика:
а- для стрелы 9,5 м без выносных опор; б- для стрелы 15,5 м на выносных опорах; в- для стрел 13,5 м и г- 11,5 м на выносных опорах; д- для стрелы 9,5 м на выносных опорах
Рабочие механизмы крана оборудованы индивидуальным гидравлическим приводом от аксиально-поршневого насоса 210.25.16.21Б, установленного на ходовом устройстве. Насос работает от силовой установки шасси при включенной нейтральной передаче коробки перемены передач.
Кран оборудован гидравлическими выносными опорами и стабилизаторами подвески, управляемыми распределителем на дополнительной раме.
Возможно совмещение следующих рабочих движений: подъем (опускание) груза с вращением поворотной платформы, подъем (опускание) груза с выдвижением (втягиванием) секции стрелы, подъем (опускание) стрелы с вращением поворотной платформы.
Кабина машиниста оснащена отопителем, обеспечивающим положительную температуру внутри нее при работе крана зимой. Для отключения рабочих механизмов при наступлении превышения массы поднимаемого груза в любом положении телескопической стрелы предусмотрен бесступенчатый ограничитель грузоподъемности ОГБ-3-П-3575А. Кран может работать на выносных опорах и без них.
Техническая характеристика крана КС-3575А
|
Показатель
|
КС-3575А
|
|
1
|
5
|
6
|
7
|
8
|
|
Длина стрелы, м
|
9,5
|
11,5
|
13,5
|
15,5
|
|
Вылет, м:
|
|
|
|
|
|
наименьший
|
2,85
|
4,1
|
5
|
6
|
|
наибольший
|
8,8
|
10,5
|
12,6
|
14,6
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
|
наименьшем
|
10
3
|
7,2
|
5
|
4,3
|
|
наибольшем
|
2
0,2
|
1,4
|
1
|
0,9
|
|
при передвижении с грузом
|
4
|
-
|
-
|
-
|
|
Высота подъема, м:
|
|
|
|
|
|
при наименьшем вылете
|
10,3
|
12,3
|
14,6
|
16,5
|
|
при наибольшем вылете
|
1,9
|
1,9
|
1,8
|
1,8
|
|
Скорость подъема-опускания груза, м/мин
|
0,16-20
|
0,16-20
|
0,16-20
|
0,16-20
|
|
Скорость передвижения крана, км/ч:
|
|
|
|
|
|
рабочая
|
5
|
-
|
-
|
-
|
|
транспортная
|
77
|
77
|
77
|
77
|
|
Частота вращения поворотной части, мин
|
0,1-1,6
|
0,1-1,6
|
0,1-1,6
|
0,1-1,6
|
|
Задний габарит
|
2,6
|
2,6
|
2,6
|
2,6
|
|
Марка базового автомобиля
|
ЗиЛ-133ГЯ
|
|
Мощность силовой установки шасси автомобиля, кВт
|
155
|
|
Расход топлива, л/ч
|
9,7
|
|
Колея колес, м:
|
|
|
|
|
|
передних
|
1,835
|
1,835
|
1,835
|
1,835
|
|
задних
|
1,85
|
1,85
|
1,85
|
1,85
|
|
Расстояние между выносными опорами, м:
|
|
|
|
|
|
вдоль продольной оси
|
3,85
|
3,85
|
3,85
|
3,85
|
|
поперек продольной оси
|
4,3
|
4,3
|
4,3
|
4,3
|
|
Габариты, м:
|
|
|
|
|
|
длина
|
11,3
|
11,3
|
11,3
|
11,3
|
|
ширина
|
2,5
|
2,5
|
2,5
|
2,5
|
|
высота
|
3,8
|
3,27
|
3,27
|
3,27
|
|
Нагрузка на ось, кН:
|
|
|
|
|
|
переднюю
|
45,6
|
45,6
|
45,6
|
45,6
|
|
заднюю
|
2*59,7
|
2*59,7
|
2*59,7
|
2*59,7
|
|
Масса крана в транспортном положении, т
|
16,5
|
16,5
|
16,5
|
16,5
|
|
