Основа данной системы обогрева (отопления) - теплоизолированная от ограждающих конструкций низкотемпературная отопительная панель (см. рис.2), представляющая собой бетонную стяжку пола с залитым в неё нагревательным кабелем соответствующей мощности.

Нагревом отопительной панели управляет термостат с датчиком температуры пола (для систем комфортного подогрева пола) или с датчиком температуры воздуха (для систем отопления). Наиболее распространённая схема укладки нагревательного кабеля показана на рис.3.

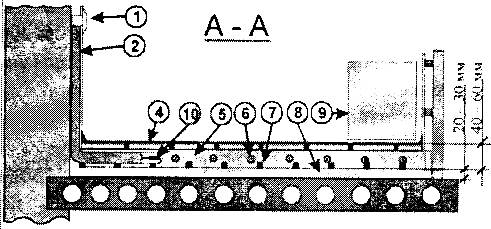

Рис.2. Устройство низкотемпературной отопительной панели.

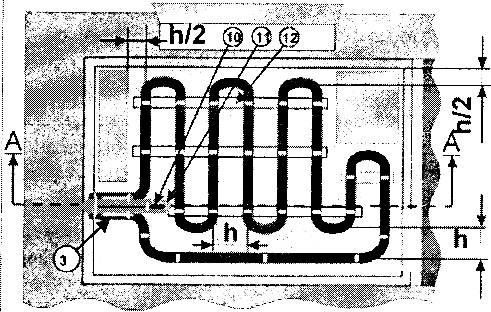

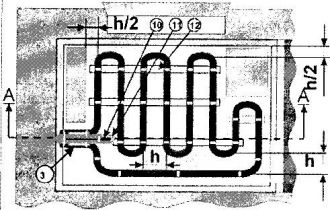

Рис.3. Схема укладки одножильного нагревательного кабеля.

1- термостат, 2 -холодные концы кабеля, 3 -SPLICE, 4 -напольное покрытие, 5 -бетонная стяжка, 6 -греющая часть кабеля, 7 - арматурная сетка, 8 -теплоизоляция, 9 -стационарная мебель, 10- датчик температуры пола, 11 -монтажная трубка, 12 -монтажная лента
