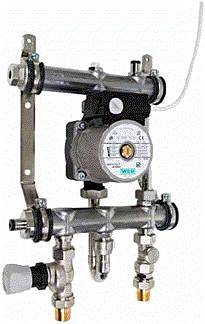

Смесительный узел TMix M предназначен для подсоединения потребителей тепла к высокотемпературному источнику тепла.
Смесительный узел предназначен для подключения одного распределительного коллектора системы отопления.
TMix M:
- может быть напрямую подключен к коллектору Thermotech;
- поставляется в собранном виде;
- может быть установлен как слева, так и справа от коллектора;
- подходит как для работы в ручном режиме (с ручным приводом, установленным на двухходовой клапан), так и в автоматическом (с установленной термостатической головкой с выносным датчиком или электроприводом, подключенным к погодозависимому регулятору температуры).
Смесительный узел включает в себя следующие составляющие:
- Насос Wilo 15/6, с сетевым проводом и вилкой.
- Двухходовой термостатический клапан, первичный контур (подача).
- Балансировочный клапан, первичный контур (обратка).
- Встроенный балансировочный клапан.
- Стакан для датчика термостатической головки.
- Байпас для вторичного контура.
- Ручной воздухоотводчик.
- Консоли крепления.
Встроенный балансировочный клапан - для регулирования количества теплоносителя в первичном контуре (подача).
Встроенный байпас предназначен для обеспечения минимального расхода теплоносителя при закрытии всех контуров напольного отопления сервоприводами.
Технические данные:
Первичный контур:1/2 HP. Расстояние 130 мм
Вторичный контур:1 ВР. Расстояние 200 мм
Ширина: 255 мм
Высота: 370 мм
Глубина: 130 мм
Максимальная обслуживаемая площадь:При теплосъеме 50 Вт/м и 5 °С перепаде температуры (либо 100 Вт/м и 10 °С) 12x2 мм труба - до 60 м контура /около 80 м , 17x2 мм труба - до 85 м контура /около 200 м , 20x2 мм труба - до 110 м контура/около 200 м
|
