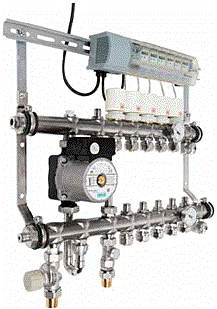

Коллектор может быть напрямую подключен к высокотемпературному источнику тепла. От 2 до 10 контуров.
Термометрывстроены в напорный и возвратный коллектора.
Термостатические клапанадля ручного открытия/закрытия контуров либо для установки сервоприводов встроены в напорный коллектор. Коллектор поставляется с установленными ручными приводами.
Балансировочные клапанадля балансировки расхода между контурами напольного отопления встроены в возвратный коллектор.
Консоли крепленияпоставляются со специальными адаптерами, для установки трансформаторно-коммутационного блока.
Коллектор может комплектоваться как прямыми, так и угловыми запорными клапанами со сгоном, DU25.
К коллектору могут быть подключены трубы от 12 мм до 20 мм. В зависимости от диаметра труб коллектор комплектуется соответствующими фитингами.
Подмес высокотемпературного теплоносителя в систему напольного отопления осуществляется за счет двухходового клапана.
Коллектор с интегрированным смесительным узлом подходит как для работы с установленной термостатической головкой с выносным датчиком, так и с электроприводом, подключенным к погодозависимому регулятору температуры.
Коллектор с интегрированным смесительным узлом подходит как для подключения низкотемпературной системы отопления теплый пол, так и для подключения радиаторной системы отопления (коллекторно-лучевая разводка).
Использование термостатов в различных комнатах и сервоприводов, установленных на коллекторе, обеспечивает максимальный комфорт в помещении.
Компания Термотех осуществляет проектирование и поставляет комплектное оборудование для систем напольного отопления. Таблица балансировки коллектора прилагается к каждому проекту.
Технические данные:
Ширина:425-825 мм (2-10 контуров)
Глубина:130 мм
Высота: 315/440 мм (без/с DIN рейкой)
Максимальная обслуживаемая площадь:При теплосъеме 50 Вт/м и 5 °С перепаде температуры (либо 100 Вт/м и 10 °С) 12x2 мм труба - до 60 м контура /около 80 м , 17x2 мм труба - до 85 м контура /около 200 м , 20x2 мм труба - до 110 м контура/около 200 м
Материал коллекторов -Нержавеющая сталь 1.4301 (X5CrNi18-10) R25 IG
Расстояние между контурами -50 мм
Подключение контуров -DU20 Евроконус
Термометры -Встроены в напорный и возвратный коллектора
Клапан слива/заполнения -DU20 Евроконус
Воздухоотводчик -Ручной
|
