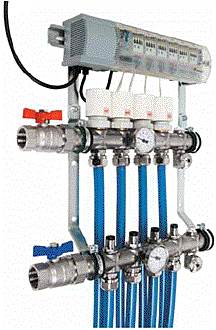

Комплектный распределительный коллектор для системы напольного отопления. Материал напорного и возвратного коллекторов - нержавеющая сталь. От 2 до 12 контуров.
Термометрывстроены в напорный и возвратный коллектора.
Термостатические клапанадля ручного открытия/закрытия контуров либо для установки сервоприводов встроены в напорный коллектор. Коллектор поставляется с установленными ручными приводами.
Балансировочные клапанадля балансировки расхода между контурами напольного отопления встроены в возвратный коллектор. Балансировочные клапана могут быть оснащены индикаторами потока.
Консоли крепленияпоставляются со специальными адаптерами для монтажа DIN рейки, для установки трансформаторно-коммутационного блока.
Коллектор может комплектоваться как прямыми, так и угловыми запорными клапанами со сгоном, DU25.
К коллектору могут быть подключены трубы контуров диаметром от 12 до 20 мм. В зависимости от диаметра труб коллектор комплектуется соответствующими фитингами.
Комплект поставки:
- Напорный коллектор, со встроенными термостатическими клапанами
- Возвратный коллектор, со встроенными балансировочными клапанами.
- Консоль крепления, с адаптером для DIN рейки, 2 шт.
- Термометр, в комплекте с погружным стаканом, 2 шт.
- Клапан слива/заполнения, 2 шт.
- Ручной воздухоотводчик, 2 шт.
- Заглушки 1 и 3/8, по 2 шт.
- Крепеж и маркировка контуров.
Коллектор может быть подключен напрямую (через сгон) к смесительным узлам Thermotech TMix M, L2 или L3.
Использование термостатов в различных комнатах и сервоприводов, установленных на коллекторе, обеспечивает максимальный комфорт в помещении.
Коллектор может быть установлен в специальный коллекторный шкаф.
Компания Термотех осуществляет проектирование и поставляет комплектное оборудование для систем напольного отопления. Таблица балансировки коллектора прилагается к каждому проекту.
Технические данные:
Ширина: 300-800 мм (2-12 контуров)
Глубина: 102 мм
Высота: 315 мм без DIN рейки, 430 мм с DIN рейкой
Материал коллекторов -Нержавеющая сталь 1.4301 (X5CrNi18-10) R25 IG
Расстояние между контурами -50 мм
Подключение контуров -DU20 Евроконус
Шаровый клапан -DU25 со сгоном, прямые или угловые
Термометры -Встроены в напорный и возвратный коллектора
Клапан слива/заполнения- DU20 Евроконус
Воздухоотводчик- Ручной
Дополнительные опции
- Байпас
- Балансировочные клапана с расходомером
- Автоматический воздухоотводчик
|
