При разработке систем напольного отопления Thermotech учитывалось оптимальное сочетание теплового комфорта и технических функций. Также большое внимание уделялось простоте монтажа.

Бетонная система

Самая распространенная на сегодняшний день система.

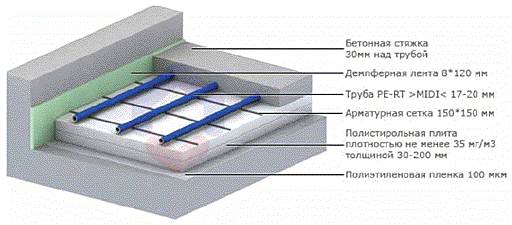

В бетонной системе трубы (12х2, 16х2, 17х2 или 20х2 мм MIDI) теплого пола заливаются бетоном, и дополнительных распределителей тепла не требуется. Конструктивно пирог бетонной системы выглядит следующим образом:

1. Полиэтиленовая пленка 100 мкм. Служит гидроизоляционным слоем.

2. Полистирольная плита плотностью не менее 35 мг/м толщиной 30-200 мм в зависимости от теплопотерь пола и теплового режима помещения.

3. На полистирол укладывается арматурная сетка (как правило 150х150 или 100х100 мм, пруток 4-5 мм).

4. На арматурную сетку укладывается труба Thermotech с шагом 100-300 мм в зависимости от проектного решения. Труба крепится к арматурной сетке с помощью пластиковых хомутов (2-3 шт. на 1 п.м. трубы). В местах компенсационных швов на тепловую трубу надевается защитная гофр-труба. Каждая петля тепловой трубы начинается и заканчивается в распределительном коллекторе, т.е. без разъемных соединений в бетонной стяжке.

5. Демпферная лента. Укладывается по периметру помещений до заливки бетоном. Служит компенсатором теплового расширения бетонной стяжки. Рекомендуется также применять в качестве компенсационного шва каждые 10 метров при устройстве бетонных стяжек на больших площадях.

6. Бетонная стяжка. Заливка бетона осуществляется после монтажа петель, заполнения смонтированной системы теплоносителем и проведения гидравлических испытаний. Толщина стяжки должна быть не менее 50 мм. Марка бетона - не ниже М-300 (В-22,5).

Конструкция соответствует СНиП 2.03.13-88 и чертежам типовых деталей полов 2.144-1/88 (узлы 63, 69, 75, 81, 87), 2.244-1 (узлы 140, 147, 149, 160, 161).

Поверх бетонной стяжки укладывается основное чистовое покрытие пола.

Настильная система

Основным отличием настильных систем от бетонных является отсутствие мокрого процесса, что сокращает время на монтаж и обеспечивает немедленную готовность системы к эксплуатации после монтажа. Настильные системы подходят для любых типов зданий (несущих конструкций).

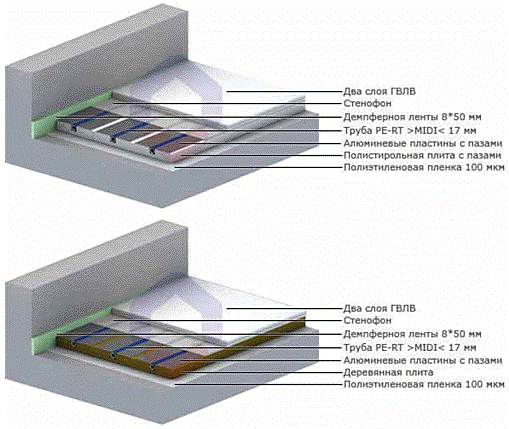

Конструктивно пирог настильной системы выглядит следующим образом:

Для равномерного распределения тепла от труб по всей поверхности пола в настильных системах применяются алюминиевые пластины для шага укладки 150 и 300 мм. Пластины имеют специальный профиль для плотного прилегания к трубе. Алюминиевые пластины укладываются (без приклеивания) в полистирольные плиты с пазами. В комплект также входят поворотные плиты с пазами.

На плиты настильного пола укладывается чистовое напольное покрытие. Паркет (обычный или ламинированный) толщиной 9-22 мм укладывается непосредственно на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. При использовании линолеумного покрытия, керамической плитки или плитки ПВХ следует сначала на алюминиевые пластины положить плиту ГВЛВ (элементы пола) толщиной не менее 10-ти мм.

В этой системе применяется труба Thermotech 17х2 мм МIDI, которая имеет специальное покрытие ЕХО 2, предотвращающее скрип о поверхности.

Деревянная настильная система конструктивно аналогична полистирольной системе. Вместо полистирольных плит с пазами используются плиты ДСП различной ширины в зависимости от шага укладки трубы.

Конструкция настильных систем соответствует СНиП 2.03.13-88 и чертежам типовых деталей полов 2.244-1 (узлы 153, 154, 155, 158, 159).
