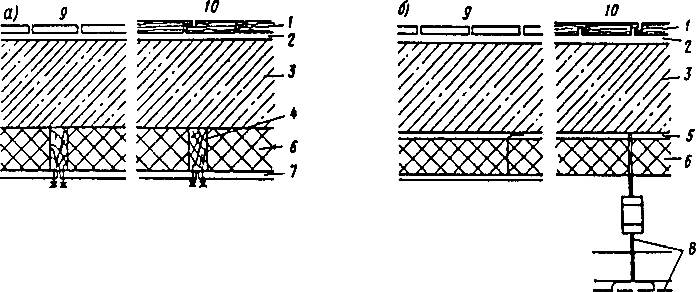

Рис.2. Варианты устройства теплоизоляции перекрытий, охлаждаемых снизу:

а - монтируемая теплоизоляция перекрытия, охлаждаемого снизу;б- монолитная и монтируемая теплоизоляция перекрытий аркад, переходов;

1 - облицовка; 2- цементная затирка или подстилающий слой раствора; 3- перекрытия; 4 -деревянный каркас под облицовку; 5- штукатурка; 6- теплоизоляция; 7 - внутренняя облицовка; 8 -облицовка подвешенных перфорированных плит; 9 - холодный пол; 10 -теплый пол

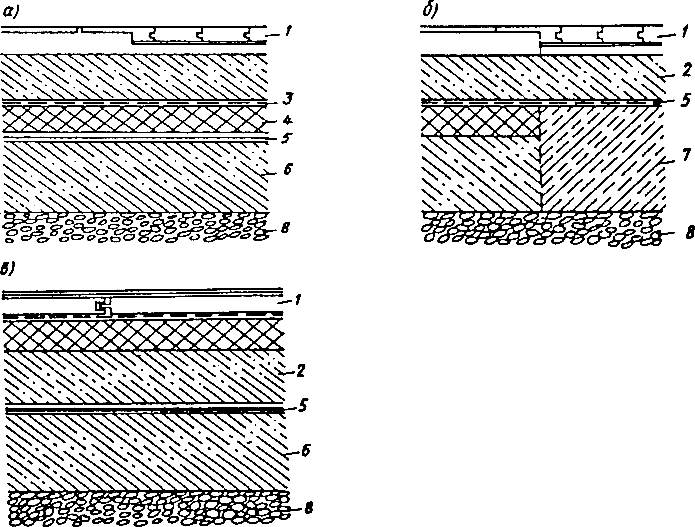

Рис.3. Варианты теплоизоляции полов, уложенных на грунт:

а -конструкция пола, уложенная на битумную стяжку; б-конструкция пола с теплоизоляцией под гидроизоляцию;

1 - одежда пола; 2- основание одежды пола; 3 -технологическая изоляция; 4- теплоизоляция плавающий слой; 5 -изоляция от грунтовой влаги; 6 -изоляция по стяжке; 7- полистиролбетон; 8 -щебеночная

Таблица 1
