7.1 При приемке полов рекомендуется осуществлять поэтапный приемочный контроль качества устройства основания, подстилающего слоя, гидроизоляции, теплозвукоизоляции, стяжки и покрытия с записью в журнал работ и составлением актов на скрытые работы.
7.2 На каждом этапе приемки Исполнитель (подрядная организация) должен по требованию Заказчика представить ГОСТы, ТУ или Технические свидетельства, содержащие технические характеристики используемых материалов, а также паспорта заводов-изготовителей, а при устройстве покрытий полов на основе полимерных материалов - Пожарные сертификаты. Заказчик также имеет право запросить Сертификат соответствия и провести входной контроль используемых материалов на соответствие их физико-механических показателей данным, представленным в вышеуказанных документах путем испытания их в аккредитованных испытательных лабораториях.
7.3 Отклонение поверхности подстилающего слоя от горизонтальной плоскости на длине 2 м не должно превышать 10 мм, отклонение поверхности сборной стяжки не должно превышать 2 мм, отклонение поверхности покрытия пола - 2 мм у покрытий полов из паркета, линолеума, рулонных на основе синтетических волокон и 4 мм у покрытий из керамических плит.
7.4 Отклонение от горизонтальности поверхности сборной стяжки из ГВЛВ и покрытий полов не должно превышать 0,2% соответствующего размера помещений, но не более 50 мм.
7.5 Толщина клеевой прослойки должна быть не более 1,0 мм при приклеивании паркета и не более 0,8 мм при приклеевании рулонных материалов.
7.6 Высота уступа между смежными изделиями покрытий из керамических плиток не должна превышать 1 мм.
7.7 В полах паркетных и из линолеума уступы между смежными изделиями не допускаются.
7.8 Отклонение швов в покрытиях пола между рядами штучных материалов от прямой линии не должно превышать 10 мм на длине ряда в 10 м. Ширина швов между плитками не должна превышать 6 мм при втапливании плиток и блоков в прослойку вручную и 3 мм при вибровтапливании.
7.9 Зазоры между паркетными досками не должны превышать 0,5 мм и между смежными планками штучного паркета - 0,3 мм.
7.10 Зазоры между смежными кромками полотнищ линолеума и ковров не допускаются.
7.11 При проверке сцепления покрытий из керамических плиток с нижележащими элементами пола простукиванием не должно быть изменения характера звучания.
7.12 Площадь приклейки паркетной планки должна составлять не менее 80%.
7.13 Поверхность покрытия не должна иметь выбоин, трещин, волн, вздутий, приподнятых кромок. Цвет покрытия должен соответствовать проектному.
7.14 При приемке основания, подстилающего слоя, гидроизоляции, теплозвукоизоляционного слоя, стяжки Исполнитель составляет акты на скрытые работы.
7.15 Приемка готового пола должна оформляться актом с обязательной оценкой качества выполненных работ и выдачей Заказчику гарантийного паспорта, в котором указывается наименование объекта, объем работ по устройству полов, их качество и гарантийный срок.

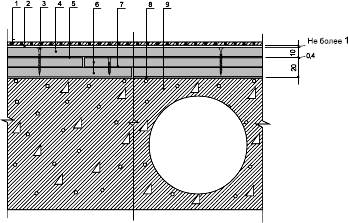

М 28.06/04-1
1. Конструктивные схемы

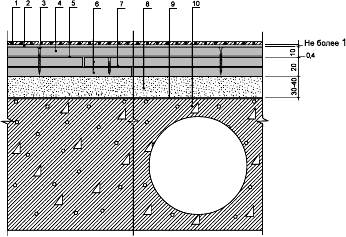

М 28.06/04-1.1

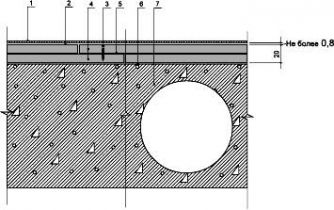

Полы с покрытием из паркета штучного и наборного (тип конструкции Альфа) ТП-1
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетный клей
|
800-1200 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|

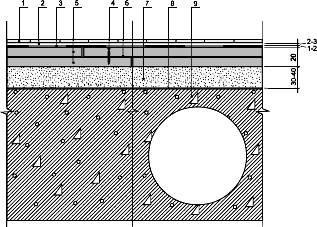

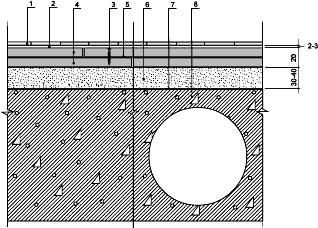

М 28.06/04-1.2
Полы с покрытием из паркетной доски или ламината (тип конструкции Альфа) ТП-2
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|

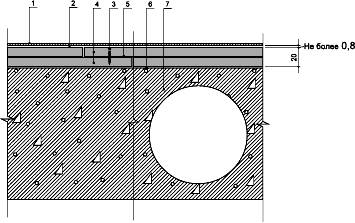

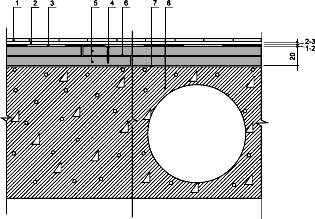

М 28.06/04-1.3
Полы с покрытием из линолеума и ковров из синтетических волокон (тип конструкции Альфа) ТП-3
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
7
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|

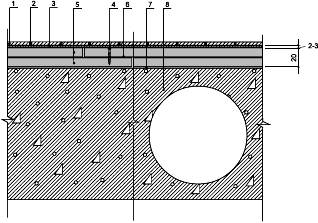

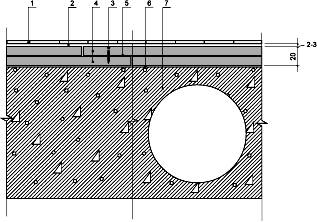

М 28.06/04-1.4
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Альфа) ТП-4
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
7
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|
М 28.06/04-1.5
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Альфа) ТП-5
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Мастичная или рулонная гидроизоляция
|
1 кг/м
|
Расход приведен при применении мастичной гидроизоляции
|
|
|
|
1,02 м /м
|
Расход приведен при применении рулонной гидроизоляции
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|

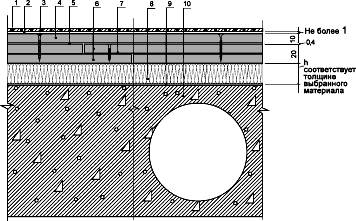

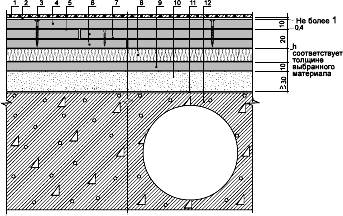

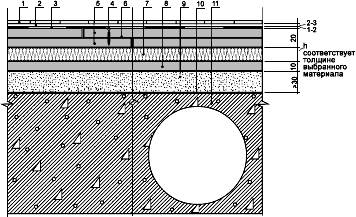

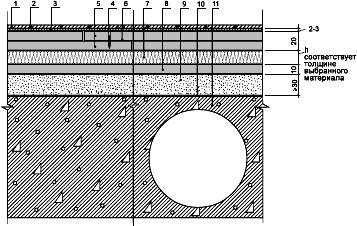

М 28.06/04-1.6

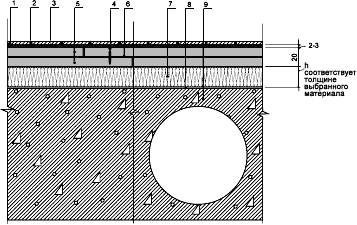

Полы с покрытием из паркета штучного и наборного (тип конструкции Бета) ТП-6
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетный клей
|
800-1200 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1, 02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
9
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
10
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|

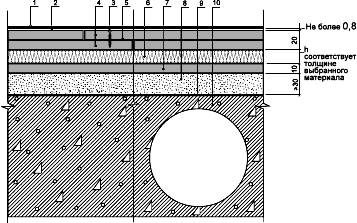

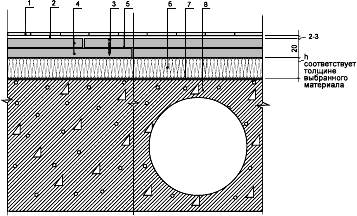

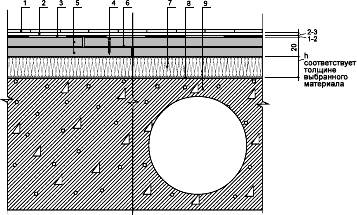

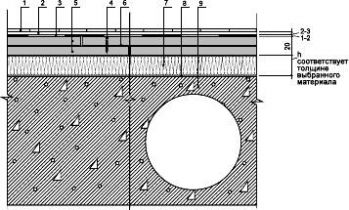

М 28.06/04-1.7
Полы с покрытием из паркетной доски или ламината (тип конструкции Бета) ТП-7
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|

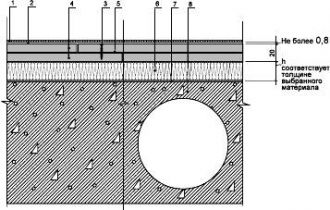

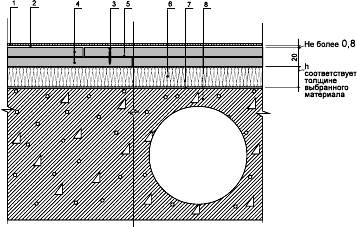

М 28.06/04-1.8
Полы с покрытием из линолеума и ковров из синтетических волокон (тип конструкции Бета) ТП-8
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|
М 28.06/04-1.9
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Бета) ТП-9
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|
М 28.06/04-1.10
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Бета) ТП-10
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Мастичная или рулонная гидроизоляция
|
1 кг/м
|
Расход приведен при применении мастичной гидроизоляции
|
|
|
|
1,02 м /м
|
Расход приведен при применении рулонной гидроизоляции
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
б
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная сплошная или многопустотная плита перекрытия с ровной поверхностью
|
|
|
М 28.06/04-1.11
Полы с покрытием из паркета штучного и наборного (тип конструкции Вега) ТП-11
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетный клей
|
800-1200 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
9
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
10
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.12
Полы с покрытием из паркетной доски и ламината (тип конструкции Вега) ТП-12
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.13
Полы с покрытием из линолеума и ковров из синтетических волокон (тип конструкции Вега) ТП-13
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.14
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Вега) ТП-14
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.15
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Вега) ТП-15
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Мастичная или рулонная гидроизоляция
|
1 кг/м
|
Расход приведен при применении мастичной гидроизоляции
|
|
|
|
1,02 м /м
|
Расход приведен при применении рулонной гидроизоляции
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.16
Полы с покрытием из паркета штучного и наборного (тип конструкции Гамма) ТП-16
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетный клей
|
800-1200 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
9
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
10
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
11
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
12
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.17
Полы с покрытием из паркетной доски или ламината (тип конструкции Гамма) ТП-17
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
8
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
9
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
10
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
11
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.18
Полы с покрытием из линолеума и ковров из синтетических волокон (тип конструкции Гамма) ТП-18
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
7
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
8
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
9
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
10
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.19
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Гамма) ТП-19
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1 , а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
7
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
8
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
9
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
10
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-1.20
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита (тип конструкции Гамма) ТП-20
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Мастичная или рулонная гидроизоляция
|
1 кг/м
|
Расход приведен при применении мастичной гидроизоляции
|
|
|
|
1,02 м /м
|
Расход приведен при применении рулонной гидроизоляции
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Минераловатные плиты ISOVER (толщина 20 или 30 мм)
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
|
Иглопробивные маты из минеральных волокон Вибросил Е (толщина 6 или 11 мм)
|
|
|
|
|
Вспененный полиэтилен Вилатерм (толщина 8 мм)
|
|
|
|
|
Плиты пенополистирольные (толщина 30 мм)
|
|
|
|
8
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
9
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
10
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
11
|
Железобетонная сплошная или многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-2
2. Основные узлы
М 28.06/04-2.1
Примыкание покрытия пола из паркета к стене (тип конструкции Альфа)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетный клей
|
800-1200 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Кромочная лента
|
|
|
|
9
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
10
|
Железобетонная сплошная плита перекрытия с ровной поверхностью
|
|
|
|
11
|
Деревянный плинтус
|
|
|
|
12
|
Звукоизоляционная прослойка
|
|
|
|
13
|
Гвоздь
|
|
|
|
14
|
Деревянная пробка
|
|
|
|
15
|
Стена
|
|
|
М 28.06/04-2.2
Примыкание покрытия пола из паркета к стене (тип конструкции Бета)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетный клей
|
800-1200 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Кромочная лента
|
|
|
|
9
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
10
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
11
|
Железобетонная сплошная плита перекрытия с ровной поверхностью
|
|
|
|
12
|
Деревянный плинтус
|
|
|
|
13
|
Звукоизоляционная прослойка
|
|
|
|
14
|
Саморез или шуруп
|
|
|
|
15
|
Стена
|
|
|
М 28.06/04-2.3
Примыкание покрытия пола из паркетной доски или ламината к стене (тип конструкции Вега)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м.
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Кромочная лента
|
|
|
|
8
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
9
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
10
|
Железобетонная сплошная плита перекрытия с неровной поверхностью
|
|
|
|
11
|
Деревянный плинтус
|
|
|
|
12
|
Звукоизоляционная прослойка
|
|
|
|
13
|
Гвоздь
|
|
|
|
14
|
Деревянная пробка
|
|
|
|
15
|
Стена
|
|
|
М 28.06/04-2.4
Примыкание покрытия пола из паркетной доски или ламината к стене (тип конструкции Гамма)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1,02 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Кромочная лента
|
|
|
|
8
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
9
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
10
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
11
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
12
|
Железобетонная сплошная плита перекрытия с неровной поверхностью
|
|
|
|
13
|
Поливинилхлоридный плинтус
|
|
|
|
14
|
Полимерный клей
|
|
|
|
15
|
Стена
|
|
|
М 28.06/04-2.5
Примыкание покрытия пола из линолеума, синтетических плиток или ковров из синтетических волокон к стене (тип конструкции Альфа)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Кромочная лента
|
|
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная многопустотная плита перекрытия с ровной поверхностью
|
|
|
|
9
|
Деревянный плинтус
|
|
|
|
10
|
Звукоизоляционная прослойка
|
|
|
|
11
|
Гвоздь
|
|
|
|
12
|
Деревянная пробка
|
|
|
|
13
|
Стена
|
|
|
М 28.06/04-2.6
Примыкание покрытия пола из линолеума, синтетических плиток или ковров из синтетических волокон к стене (тип конструкции Бета)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Кромочная лента
|
|
|
|
7
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная многопустотная плита перекрытия с ровной поверхностью
|
|
|
|
10
|
Деревянный плинтус
|
|
|
|
11
|
Звукоизоляционная прослойка
|
|
|
|
12
|
Саморез или шуруп
|
|
|
|
13
|
Стена
|
|
|
М 28.06/04-2.7
Примыкание покрытия пола из линолеума, синтетических плиток или ковров из синтетических волокон к стене (тип конструкции Вега)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Кромочная лента
|
|
|
|
7
|
Сухая засыпка
|
0,04 м /м
|
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная многопустотная плита перекрытия с неровной поверхностью
|
|
|
|
10
|
Поливинилхлоридный плинтус
|
|
|
|
11
|
Полимерный клей
|
|
|
|
12
|
Стена
|
|
|
М 28.06/04-2.8
Примыкание покрытия пола из линолеума, синтетических плиток к стене (тип конструкции Гамма)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Кромочная лента
|
|
|
|
7
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
8
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
9
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
10
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
11
|
Железобетонная многопустотная плита перекрытия с неровной поверхностью
|
|
|
|
12
|
Стена
|
|
|
М 28.06/04-2.9
Примыкания покрытия пола из ковров из синтетических волокон к стене (тип конструкции Альфа)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Клей для ковров из синтетических волокон
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Кромочная лента
|
|
|
|
7
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
8
|
Железобетонная сплошная плита перекрытия с ровной поверхностью
|
|
|
|
9
|
Поливинилхлоридный плинтус
|
|
|
|
10
|
Клей
|
|
|
|
11
|
Полоска ковролина
|
|
|
|
12
|
Стена
|
|
|
М 28.06/04-2.10
Примыкание покрытия пола из плитки керамической к стене (тип конструкции Бета)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
б
|
Кромочная лента
|
|
|
|
7
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная многопустотная плита перекрытия с ровной поверхностью
|
|
|
|
10
|
Поливинилхлоридный плинтус
|
|
|
|
11
|
Полимерный клей
|
|
|
|
12
|
Стена
|
|
|
М 28.06/04-2.11
Примыкание покрытия пола из плитки керамической к стене (тип конструкции Вега)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Кромочная лента
|
|
|
|
7
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная сплошная плита перекрытия с неровной поверхностью
|
|
|
|
10
|
Разделка затирочной композицией
|
|
|
|
11
|
Стена
|
|
|
М 28.06/04-2.12
Примыкание покрытия пола из плитки керамической к стене (тип конструкции Гамма)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Мастичная или рулонная гидроизоляция
|
1 кг/м
|
Расход приведен при применении мастичной гидроизоляции
|
|
|
|
1,02 м /м
|
Расход приведен при применении рулонной гидроизоляции
|
|
4
|
Гидроизоляционная самоклеящаяся лента
|
|
|
|
5
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Кромочная лента
|
|
|
|
9
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
10
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
11
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
12
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
13
|
Железобетонная сплошная плита перекрытия с неровной поверхностью
|
|
|
|
14
|
Разделка затирочной композицией
|
|
|
|
15
|
Герметик
|
|
|
|
16
|
Стена
|
|
|

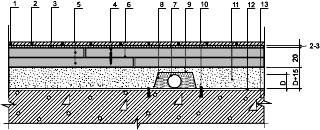

М 28.06/04-2.13

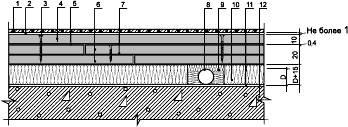

Полы с покрытием из паркета штучного и наборного - сопряжение с трубопроводом (тип конструкции Альфа)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетный клей
|
800-1200 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Труба
|
|
|
|
9
|
Обкладка трубы пористо-волокнистыми материалами
|
По факту
|
Обкладка трубы пористо-волокнистыми материалами применяется при использовании для изготовления теплозвукоизоляционного слоя вспененных плит
|
|
10
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
По расчету
|
Толщина теплозвукоизоляционного слоя должна превышать на 15-20 мм диаметр трубы
|
|
11
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
12
|
Железобетонная сплошная плита перекрытия с ровной поверхностью
|
|
|

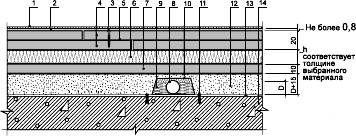

М 28.06/04-2.14

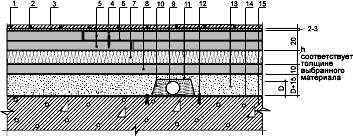

Полы с покрытием из паркетной доски и ламината - сопряжение с трубопроводом (тип конструкции Бета)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м.
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Труба
|
|
|
|
8
|
Обкладка трубы пористо-волокнистыми материалами
|
По факту
|
|
|
9
|
Защитный металлический кожух
|
|
|
|
10
|
Дюбель разжимной
|
|
|
|
11
|
Сухая засыпка
|
По расчету
|
Толщина теплозвукоизоляционного слоя должна превышать на 15-20 мм диаметр трубы
|
|
12
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
13
|
Железобетонная сплошная плита перекрытия с неровной поверхностью
|
|
|

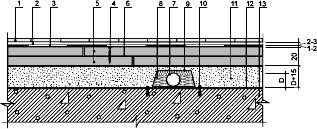

М 28.06/04-2.15
Полы с покрытием из линолеума и ковров из синтетических волокон - сопряжение с трубопроводом (тип конструкции Вега)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизолирующего материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
7
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
8
|
Труба
|
|
|
|
9
|
Обкладка трубы пористо-волокнистыми материалами
|
По факту
|
|
|
10
|
Защитный металлический кожух
|
|
|
|
11
|
Дюбель разжимной
|
|
|
|
12
|
Сухая засыпка
|
По расчету
|
Толщина теплозвукоизоляционного слоя должна превышать на 15-20 мм диаметр трубы
|
|
13
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
14
|
Железобетонная сплошная плита перекрытия с неровной поверхностью
|
|
|

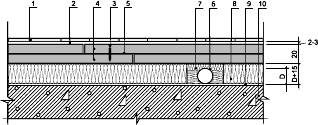

М 28.06/04-2.16
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита - сопряжение с трубопроводом (тип конструкции Гамма)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
4
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
5
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Труба
|
|
|
|
7
|
Обкладка трубы пористо-волокнистыми материалами
|
По факту
|
Обкладка трубы пористо-волокнистыми материалами применяется при использовании для изготовления теплозвукоизоляционного слоя вспененных плит
|
|
8
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
По расчету
|
Толщина теплозвукоизоляционного слоя должна превышать на 15-20 мм диаметр трубы
|
|
9
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
10
|
Железобетонная многопустотная плита перекрытия с ровной поверхностью
|
|
|
М 28.06/04-2.17
Полы с покрытием из керамической плитки, плит из природного камня, керамогранита - сопряжение с трубопроводом (тип конструкции Альфа)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Мастичная или рулонная гидроизоляция
|
1 кг/м
|
Расход приведен при применении мастичной гидроизоляции
|
|
|
|
1,02 м /м
|
Расход приведен при применении рулонной гидроизоляции
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Труба
|
|
|
|
8
|
Обкладка трубы пористо-волокнистыми материалами
|
По факту
|
|
|
9
|
Защитный металлический кожух
|
|
|
|
10
|
Дюбель разжимной
|
|
|
|
11
|
Сухая засыпка
|
По расчету
|
Толщина теплозвукоизоляционного слоя должна превышать на 15-20 мм диаметр трубы
|
|
12
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
13
|
Железобетонная многопустотная плита перекрытия с ровной поверхностью
|
|
|
М 28.06/04-2.18
Полы с покрытием из паркетной доски и ламината - сопряжение с трубопроводом (тип конструкции Гамма)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
2
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
3
|
Упругая прослойка
|
1 м /м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
8
|
Лист ГВЛВ
|
1,02 м /м
|
|
|
9
|
Труба
|
|
|
|
10
|
Обкладка трубы пористо-волокнистыми материалами
|
По факту
|
|
|
11
|
Защитный металлический кожух
|
|
|
|
12
|
Дюбель разжимной
|
|
|
|
13
|
Сухая засыпка
|
По расчету
|
Толщина теплозвукоизоляционного слоя должна превышать на 15-20 мм диаметр трубы
|
|
14
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
15
|
Железобетонная многопустотная плита перекрытия с неровной поверхностью
|
|
|
М 28.06/04-2.19
Примыкание покрытий пола из паркета штучного и ламината к перегородке (тип конструкции Альфа)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Паркет штучный и наборный
|
1,02 м /м
|
|
|
2
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
3
|
Паркетный клей
|
800-1200 г/м
|
|
|
4
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
5
|
Упругая прослойка
|
1 м /м
|
|
|
6
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
7
|
Дополнительный лист ГВЛВ
|
1,02 м /м
|
|
|
8
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
500 г/м
|
|
|
9
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
10
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
11
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
12
|
Железобетонная сплошная плита перекрытия с ровной поверхностью
|
|
|
|
13
|
Поливинилхлоридный плинтус
|
|
|
|
14
|
Полимерный клей
|
|
|
|
15
|
Перегородка
|
|
|
|
16
|
Уплотнительная лента
|
|
|
|
17
|
Дюбель разжимной
|
|
|
М 28.06/04-2.20
Примыкание покрытий пола из линолеума и ламината к перегородке (тип конструкции Альфа)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум, синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
2
|
Паркетные доски или ламинат
|
1,02 м /м
|
|
|
3
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
4
|
Водо-дисперсионный клей
|
5-30 г/п.м
|
Применяется для склеивания стыков
|
|
5
|
Упругая прослойка
|
1 м /м
|
|
|
6
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
7
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
9
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
|
|
10
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
11
|
Железобетонная сплошная плита перекрытия с ровной поверхностью
|
|
|
|
12
|
Поливинилхлоридный плинтус
|
|
|
|
13
|
Полимерный клей
|
|
|
|
14
|
Перегородка
|
|
|
|
15
|
Уплотнительная лента
|
|
|
|
16
|
Дюбель разжимной
|
|
|
М 28.06/04-2.21
Примыкание покрытий пола из линолеума и ковров из синтетических волокон к перегородке (тип конструкции Бета)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Линолеум
|
1,02 м /м
|
|
|
2
|
Синтетические плитки или ковры из синтетических волокон
|
1,02 м /м
|
|
|
3
|
Водо-дисперсионный или полимерный клей
|
300-500 г/м
|
|
|
4
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов стяжки
|
|
5
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
6
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
8
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
9
|
Железобетонная многопустотная плита перекрытия с неровной поверхностью
|
|
|
|
10
|
Деревянный плинтус
|
|
|
|
11
|
Саморез или шуруп
|
|
|
|
12
|
Перегородка
|
|
|
|
13
|
Уплотнительная лента
|
|
|
|
14
|
Дюбель разжимной
|
|
|
М 28.06/04-2.22
Примыкание покрытий пола из плитки керамической к перегородке (тип конструкции Гамма)
|
Поз
|
Наименование
|
Расход
|
Примечание
|
|
1
|
Керамическая плитка для полов, плиты из природного камня, керамогранита
|
1,02 м /м
|
|
|
2
|
Плиточный клей
|
1,7-3,3 кг/м
|
|
|
3
|
Мастичная или рулонная гидроизоляция
|
1 кг/м
|
Расход приведен при применении мастичной гидроизоляции
|
|
|
|
1,02 м /м
|
Расход приведен при применении рулонной гидроизоляции
|
|
4
|
Гидроизоляционная самоклеящаяся лента
|
|
|
|
5
|
Винт для ГВЛВ
|
|
Расход зависит от схемы крепления (см. рис.5) и геометрических размеров элементов
|
|
6
|
Сборная стяжка из элементов пола или листов ГВЛВ
|
1,02 м /м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
2,04 м /м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
7
|
Мастика клеящая на основе дисперсии ПВА или латекса
|
50 г/м
|
Расход приведен при применении для изготовления сборной стяжки элементов пола
|
|
|
|
500 г/м
|
Расход приведен при применении для изготовления сборной стяжки листов ГВЛВ
|
|
8
|
Теплозвукоизоляция из пористо-волокнистых и пористо-губчатых материалов
|
1,02 м /м
|
Выбор звукоизоляционного материала осуществляется по таблицам 4.2 и 4.3 с учетом требований таблицы 4.1, а также (при необходимости) с учетом теплофизических расчетов
|
|
9
|
Прослойка из листа ГВЛВ
|
1,02 м /м
|
|
|
10
|
Сухая засыпка
|
0,01 м /м
|
На каждые 10 мм слоя засыпки
|
|
11
|
Полиэтиленовая пленка
|
1,15 м /м
|
|
|
12
|
Железобетонная многопустотная плита перекрытия с неровной поверхностью
|
|
|
|
13
|
Разделка затирочной композицией
|
|
|
|
14
|
Перегородка
|
|
|
|
15
|
Уплотнительная лента
|
|
|
|
16
|
Дюбель разжимной
|
|
|
М 28.06/04-2.23
Соединение разнородных покрытий на разном уровне
1 - защитный элемент фирмы Folotec; 2 - защитный элемент фирмы Schluter system
М 28.06/04-2.24
Соединение разнородных и однородных покрытий в одной плоскости
1 - защитный элемент фирмы Garpet-Accessory-Trims; 2 - защитный элемент фирмы Folotec
М 28.06/04-2.25
Соединение разнородных покрытий, разделенных деформационным швом, в одной плоскости
1 - защитный элемент фирмы Folotec; 2 - защитный элемент фирмы Schluter system;
3 - защитный элемент фирмы Garpet-Accessory-Trims
М 28.06/04-2.26
Решения закрытия деформационных швов в полах с покрытием пола из керамической плитки, плит из природного камня и керамогранита
1 - демпфирующий элемент фирмы Folotec; 2 - демпфирующий элемент фирмы Schluter system;
3 - демпфирующий элемент фирмы Garpet-Accessory-Trims
М 28.06/04-ПР
Приложения
Приложение 1
Таблица 1
|
NN п/п
|
Покрытие
|
Предельные значения интенсивности воздействия на пол
|
|
|
|
Интенсивность движения, ед./сутки, на 1 полосу движения
|
Волоче-
ние твердых предме-
тов с острыми углами и ребрами, работа на полу с лопатами, ломами и т.п. острым инстру-
ментом
|
Массы пред-
метов, кг, падаю-
щих с высоты 1 м
|
Удель-
ного давл-
ения от сосре-
дото-
ченных нагрузок, Н/см (кгс/см )
|
Нагре-
вание пола до темпе-
рату-
ры, °С
|
|
|
|
Пешеходов и тележек на резиновых шинах
|
Тележек на металлических шинах и перекатывания круглых металлических предметов (бочек и т.п.)
|
Транспортных средств на резиновом ходу
|
Транспортных средств на гусеничном ходу
|
|
|
|
|
|
|
|
Бо-
лее 500
|
Ме-
нее 500
|
Коэф С
|
Бо-
лее 50
|
30-
50
|
Ме-
нее 30
|
Бо-
лее 200
|
100-
200
|
Ме-
нее 100
|
Бо-
лее 10
|
Ме-
нее 10
|
|
|
|
|
|
1.
|
Керамические плитки толщиной 10-13 мм
|
Допускается
|
-
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
2
|
200 (20)
|
100
|
|
2.
|
Штучный и наборный паркет
|
Допускается
|
-
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
200 кг в точку
|
50
|
|
3.
|
Паркетные доски
|
Допускается
|
-
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
200 кг в точку
|
50
|
|
4.
|
Линолеум
|
Не допус-
кается
|
Допус-
кается
|
-
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
500 (50)
|
50
|
|
5.
|
Плитки поливинил-
хлоридные толщиной до 4 мм
|
Не допус-
кается
|
Допус-
кается
|
-
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
500 (50)
|
50
|
|
6.
|
Плитки резиновые толщиной до 4 мм
|
Не допус-
кается
|
Допус-
кается
|
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
5
|
500 (50)
|
50
|
|
7.
|
Рулонное на основе синтетических волокон
|
Не допус-
кается
|
Допус-
кается
|
-
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
100 (10)
|
50
|
|
8.
|
Ламинат
|
Не допус-
кается
|
Допус-
кается
|
-
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
Не допус-
кается
|
100 (10)
|
50
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
________________
 Коэффициент  давления на пол металлических шин и круглых предметов определяют по формуле:  , где
 - наибольшее давление колеса или обода на пол в кг;
 - диаметр колеса или обода в м;
 - ширина шины колеса или обода в см.
Таблица 2
|
|
|
Предельные значения интенсивности воздействия на пол
|
|
N
|
Покрытие
|
|
|
Органических растворителей
|
|
Растворов кислот
|
Растворов щелочей
|
|
|
|
Воды и раст-
воров нейт-
раль-
ной реак-
ции
|
Мине-
раль-
ных масел и эмуль-
сий из них
|
Сырой нефти и нефте-
продук-
тов (мазут, диз-
толиво, керосин, бензин)
|
На арома-
тичес-
ких угле-
водо-
родах
|
Кето-
нов
|
Ве-
ществ живот-
ного проис-
хож-
дения
|
Фтористо-
водородной, кремнефтористо-
водородной и т.п.
|
Окисляющих (азотная, хлорно-
ватистая, хромовая и др.)
|
Неокисляющих неорганических (серная, соляная и др.)
|
Органических
|
Концентрация %
|
Интен- сивность
|
|
|
|
|
|
|
|
|
|
Кон-
цент-
рация %
|
Интен-
сив-
ность
|
Кон-
цент-
рация %
|
Интен-
сив-
ность
|
Кон-
цент-
рация %
|
Интен-
сив-
ность
|
Кон-
цент-
рация %
|
Интен-
сив-
ность
|
|
|
|
1.
|
Керамические плитки
|
В зависимости от типа прослойки и материала расшивки швов
|
|
2.
|
Штучный и наборный паркет
|
Не допускается
|
|
3.
|
Паркетные доски
|
|
|
4.
|
Линолеум
|
|
|
5.
|
Плитки поливинил-
хлоридные
|
|
|
6.
|
Плиты резиновые
|
боль-
шая
|
малая
|
малая
|
сред-
няя
|
сред-
няя
|
боль-
шая
|
не допускается
|
20
|
сред-
няя
|
8
|
сред-
няя
|
|
7.
|
Рулонное на основе химических волокон
|
Не допускается
|
|
8.
|
Ламинат
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 3
|
|
|
Характеристика покрытия пола по специальным требованиям
|
|
N
|
Покрытие
|
Беспыльность (пылеотделение)
|
электро-
проводность в сухом состоянии
|
способ-
ности накап-
ливать на повер-
хности заряды стати-
ческого электри-
чества в сухом состо-
янии
|
Безыск-
ровость при ударных воздей-
ствиях
|
Легкости очистки от производственных загрязнений
|
|
|
|
соответствие количественным показателям по классам беспыльности помещений в соответствии с ОСТ 11 14.3308-87 и стандартом СЭВ 3783-82
|
по визуаль-
ной оценке
|
|
|
|
пыле-
видных
|
жидкост-
ных
|
|
|
|
Кл. 1000
|
Кл. 10000
|
Кл. 100000
|
|
|
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
1.
|
Керрами-
ческие плитки
|
Не соответствует
|
Малое
|
условно электро-
проводное
|
не накап-
ливает
|
искрящее
|
легко-
очищае-
мое
|
средне-
очищае-
мое
|
|
2.
|
Штучный и наборный паркет
|
Не соответствует
|
Малое
|
Не электро-
проводное
|
не накап-
ливает
|
безыск-
ровое
|
легко-
очищае-
мое
|
средне-
очищае-
мое
|
|
3.
|
Паркетные доски
|
Не соответствует
|
Малое
|
Не электро-
проводное
|
не накап-
ливает
|
безыск-
ровое
|
легко-
очищае-
мое
|
средне-
очищае-
мое
|
|
4.
|
Линолеум
|
Не соответ-
ствует
|
соответствует
|
Беспыль-
ное
|
Не электро-
проводное
|
накап-
ливает
|
безыск-
ровое
|
легко-
очищае-
мое
|
легко-
очищае-
мое
|
|
5.
|
Плитки поли-
винил-
хлоридные
|
Не соответствует
|
соответ-
ствует
|
Беспыль-
ное
|
Не электро-
проводное
|
накап-
ливает
|
безыск-
ровое
|
легко-
очищае-
мое
|
легко-
очищае-
мое
|
|
6.
|
Плиты резиновые
|
Не соответствует
|
Малое
|
не электро-
проводное
(антистати-
ческое)
|
не накап-
ливает *
|
безыск-
ровое
|
средне-
очищае-
мое
|
средне-
очищае-
мое
|
|
7.
|
Рулонное на основе химичес-
ких волокон
|
Не соответствует
|
Среднее
|
не электро-
проводное
|
накап-
ливает
|
безыск-
ровое
|
средне-
очищае-
мое
|
трудно-
очищае-
мое
|
|
8.
|
Ламинат
|
Не соответ-
ствует
|
соответствует
|
Беспыль-
ное
|
не электро-
проводное
|
накап-
ливает
|
безыск-
ровое
|
легко-
очищае-
мое
|
трудно-
очищае-
мое
|
|
|
|
|
|
|
|
|
|
|
|
|
________________1) Приобретает способность проводить электрический ток при увлажнении.
2) Электропроводное - удельное поверхностное электросопротивление менее 10 Ом, условно электропроводное - 10 -10 Ом, антистатическое - 10 -10
Ом, неэлектропроводное - более 10
Ом.
________________* Номер сноски соответствует оригиналу. - Примечание .
Приложение 2
Определение показателя теплоусвоения пола
В соответствии со СНиП 23-02-2003 показатель теплоусвоения поверхности пола  , Вт/(м °С), определяют в следующей последовательности:
- если покрытие пола имеет тепловую инерцию  , то показатель теплоусвоения поверхности пола вычисляют по формуле:
 ,
где  - расчетный коэффициент теплоусвоения материала 1-го слоя, Вт/(м °С);
 - термическое сопротивление 1-го слоя, (м °С)/Вт, определяемое по формуле:
 ,
где  - толщина первого слоя;
 - теплопроводность материала первого слоя.
- если первые  слоев конструкции пола ( 1) имеют суммарную тепловую инерцию  , но тепловая инерция ( +1)-го слоев  , то показатель теплоусвоения поверхности пола  определяется последовательно расчетом показателей теплоусвоения поверхностей слоев конструкции, начиная с  -го до 1-го.
Для  -го слоя по формуле:
Для i-гo слоя ( ;  ;
Показатель теплоусвоения поверхности пола принимается равным показателю теплоусвоения поверхности 1-го слоя
 ,  - термические сопротивления, (м °С)/Вт,  -гo и  -го слоев конструкции пола, определяемые по формуле:
 ,
где  - толщина слоя;
 - коэффициент теплопроводности материала слоя, принимаемый по приложению 3* СНиП 23-02-2003 или по ГОСТу или ТУ на используемые материалы.
________________
* Номер приложения соответствует оригиналу. Примечание изготовителя базы данных.
 ,  ,  - расчетные коэффициенты теплоусвоения материалов отдельных слоев, принимаемые по приложению 3* СНиП 23-02-2003, при этом для зданий жилых, больничных учреждений (больниц, клиник, стационаров и госпиталей), диспансеров, амбулаторно-поликлинических учреждений, родильных домов, домов ребенка, домов-интернатов для престарелых и инвалидов, общеобразовательных детских школ, детских садов, яслей, яслей-садов (комбинатов), детских домов и детских приемников-распределителей, общеобразовательных зданий, вспомогательных зданий и помещений промышленных предприятий, участков с постоянными рабочими местами в отапливаемых помещениях производственных зданий, в которых выполняются легкие физические работы - во всех случаях при условии эксплуатации А или по нормативной документации на используемые материалы.
________________
* Номер приложения соответствует оригиналу. Примечание изготовителя базы данных.
Пример: Пол жилого дома с покрытием из безосновного поливинилхлоридного линолеума, наклеенного холодной битумной мастикой на сборную стяжку из ГВЛВ по железобетонной плите перекрытия (тип конструкции Альфа).
|
Номер слоя
|
Материал
|
Толщина слоя  , м
|
Плотность материала в сухом состоянии
 , кг/м
|
Коэффициенты при условии эксплуатации А
|
Термическое сопротив-
ление  , (м °С)/Вт
|
|
|
|
|
|
Тепло-
провод-
ности  , Вт/(м °С)
|
Теплоус-
воения  , Вт/(м °С)
|
|
|
1.
|
Линолеум поливинилхлоридный многослойный
|
0,003
|
1600
|
0,33
|
7,52
|
0,009
|
|
2.
|
Сборная стяжка из ГВЛВ
|
0,020
|
1150
|
0,29
|
5,6
|
0,069
|
|
3.
|
Плита перекрытия
|
0,14
|
2400
|
1,74
|
16,77
|
0,08
|
1. Тепловая инерция слоев
2. Так как  , но
показатель теплоусвоения поверхности пола определяем последовательно с учетом трех слоев пола, начиная со второго:
 Вт/(м °С)
 Вт/(м °С)
3. Так как  =12,9 Вт/(м °С) =12 Вт/(м °С) (см. требования СНиП 23-02-2003) пол не удовлетворяет требованиям теплоусвоения. В связи с чем вносим изменения в конструкцию пола. Предусматриваем по плите перекрытия под сборной стяжкой теплоизоляционный слой из плит пенополистирольных толщиной 30 мм (тип конструкции Бета - расчет А, теплоизоляционный слой толщиной 40 мм из кварцевого песка (тип конструкции Вега) - расчет Б и теплоизоляционный слой из пористо-волокнистых матов толщиной 11 мм по прослойке из гипсоволокнистых листов и выравнивающему слою из керамзитового песка толщиной 30 мм (тип конструкции Гамма - расчет В.
Расчет А
|
Номер слоя
|
Материал
|
Толщина слоя  , м
|
Плотность материала в сухом состоянии
 , кг/м
|
Коэффициенты при условии эксплуатации А
|
Термическое сопротив-
ление  , (м °С)/Вт
|
|
|
|
|
|
Тепло-
провод-
ности  , Вт/(м °С)
|
Теплоус-
воения  , Вт/(м °С)
|
|
|
1.
|
Линолеум поливинилхлоридный многослойный
|
0,003
|
1600
|
0,33
|
7,52
|
0,009
|
|
2.
|
Сборная стяжка из ГВЛВ
|
0,020
|
1150
|
0,29
|
5,6
|
0,069
|
|
3.
|
Плиты пенополистирольные
|
0,030
|
20
|
0,041
|
0,41
|
0,732
|
|
4.
|
Плита перекрытия
|
0,140
|
2400
|
1,74
|
16,77
|
0,08
|
1. Тепловая инерция слоев
2. Так как  , но
показатель теплоусвоения поверхности пола определяем последовательно с учетом трех слоев пола, начиная со второго:
 Вт/(м °С)
 Вт/(м °С)
3. Так как  =10,18 Вт/(м °С) =12 Вт/(м °С), пол удовлетворяет требованиям теплоусвоения.
Расчет Б
|
Номер слоя
|
Материал
|
Толщина слоя  , м
|
Плотность материала в сухом состоянии
 , кг/м
|
Коэффициенты при условии эксплуатации А
|
Термическое сопротив-
ление  , (м °С)/Вт
|
|
|
|
|
|
Тепло-
провод-
ности  , Вт/(м °С)
|
Теплоус-
воения  , Вт/(м °С)
|
|
|
1.
|
Линолеум поливинилхлоридный многослойный
|
0,003
|
1600
|
0,33
|
7,52
|
0,009
|
|
2.
|
Сборная стяжка из ГВЛВ
|
0,020
|
1150
|
0,29
|
5,6
|
0,069
|
|
3.
|
Плиты пенополистирольные
|
0,040
|
800
|
0,21
|
3,36
|
0,190
|
|
4.
|
Плита перекрытия
|
0,14
|
2400
|
1,74
|
16,77
|
0,08
|
1. Тепловая инерция слоев
2. Так как  , но
показатель теплоусвоения поверхности пола определяем последовательно с учетом трех слоев пола, начиная со второго:
 Вт/(м °С)
 Вт/(м °С)
3. Так как  =11,45 Вт/(м °С) =12 Вт/(м °С), пол удовлетворяет требованиям теплоусвоения.
Расчет В
|
Номер слоя
|
Материал
|
Толщина слоя  , м
|
Плотность материала в сухом состоянии
 , кг/м
|
Коэффициенты при условии эксплуатации А
|
Термическое сопротив-
ление  , (м °С)/Вт
|
|
|
|
|
|
Тепло-
провод-
ности  , Вт/(м °С)
|
Теплоус-
воения  , Вт/(м °С)
|
|
|
1.
|
Линолеум поливинилхлоридный многослойный
|
0,003
|
1600
|
0,33
|
7,52
|
0,009
|
|
2.
|
Сборная стяжка из ГВЛВ
|
0,020
|
1150
|
0,29
|
5,6
|
0,069
|
|
3.
|
Маты минераловатные
|
0,011
|
150
|
0,064
|
0,73
|
0,172
|
|
4.
|
Лист ГВЛВ
|
0,010
|
1150
|
0,29
|
5,6
|
0,034
|
|
5.
|
Сухая засыпка
|
0,03
|
800
|
0,21
|
3,36
|
0,143
|
|
6.
|
Плита перекрытия
|
0,14
|
2400
|
1,74
|
16,77
|
0,08
|
1. Тепловая инерция слоев
2. Так как  , но
показатель теплоусвоения поверхности пола определяем последовательно с учетом трех слоев пола, начиная со второго:
 Вт/(м °С)
 Вт/(м °С)
3. Так как  =10,37 Вт/(м °С) =12 Вт/(м °С), пол удовлетворяет требованиям теплоусвоения.
Материал предоставлен:
ООО КНАУФ МАРКЕТИНГ САНКТ-ПЕТЕРБУРГ
КОРОДУР
|
