Все виды материалов для подвесных потолков могут транспортироваться всеми видами транспорта в соответствии с Правилами перевозки грузов, действующими на каждом виде транспорта, и требованиями другой документации, утвержденной в установленном порядке.
При транспортировании все виды материалов должны быть защищены от увлажнения, загрязнения и механических повреждений.
12.1. Металлические профили.
Металлические тонкостенные профили потолков должны поставляться на объекты пакетами.
Пакеты с профилями должны храниться под навесом. Условия хранения в части воздействия климатических факторов должны соответствовать группе хранения ОЖ ГОСТ 15150-69.
Поставщик профилей гарантирует соответствие их нормативным документам при соблюдении потребителем условий транспортировки и хранения. Срок гарантии - 12 месяцев со дня отгрузки потребителю.
12.2. Изделия для крепления и монтажа.
При транспортировании и хранении упаковок с изделиями для крепления и монтажа допускается размещение их в несколько ярусов при условии, что нагрузка от верхних ярусов не передается нижним.
Транспортирование изделий в части воздействия климатических условий по группе Ж ; хранение - по группе Ж ГОСТ 15150-69.
12.3. Листы гипсокартонные и гипсоволокнистые.
Транспортирование ГКЛ и ГВЛ должно выполняться централизованно в контейнерах или на специальных поддонах.
Транспортные пакеты формируются из листов одного вида, группы, типа продольных кромок и размеров с использованием поддонов или подкладок, которые изготавливают из древесины, гипсокартонных листов и других материалов.
В качестве обвязок применяют стальную ленту по ГОСТ 503-81* или ГОСТ 3560-73* или полипропиленовую ленту по ТУРБ 37445085.001-97. Транспортные пакеты упаковываются в полиэтиленовую термоусадочную пленку по ГОСТ 25951-83*. Число обвязок, их сечение, размеры подкладок и поддонов устанавливают технологическим регламентом.
По согласованию с потребителем допускается транспортировать листы в непакетированном виде (без обвязки или упаковки в пленку).
Габариты пакетов не должны превышать по длине 4100 мм, по ширине 1300 мм, по высоте 800 мм; масса пакета не должна быть более 3000 кг.
При транспортировке ГКЛ (ГВЛ) должны находиться в горизонтальном положении.
Листы следует хранить в помещениях с сухим и нормальным влажностным режимом, раздельно по видам и размерам, с соблюдением требований техники безопасности и сохранности продукции.
На строительной площадке допускается в монтажной зоне непродолжительное хранение ГКЛ (ГВЛ) упакованными в водонепроницаемую бумагу или пленку (при температурах не ниже 0 °С). Условия хранения ГКЛ (ГВЛ) должны обеспечивать их сохранность от механических повреждений и атмосферных осадков.
Транспортные пакеты листов при хранении у потребителя могут быть установлены друг на друга в штабели в соответствии с правилами техники безопасности. При этом общая высота штабеля не должна превышать 3,5 м.
При погрузочно-разгрузочных, транспортно-складских и других работах не допускаются удары по листам.
12.4. Плиты гипсокартонные звукопоглощающие и декоративные.
Плиты одного размера, вида, типа и одной группы укладывают в пачки.
Пачку плит упаковывают оберточной бумагой по ГОСТ 8273-75* или ГОСТ 2228-81*Е или полиэтиленовую пленку по ГОСТ 10354-82* по углам пачки для предохранения углов плит от повреждений следует устанавливать картонные прокладки.
В каждой пачке должно быть не более: шести плит толщиной 10,5 мм размером 595x595 мм и четырех штук размером 1195x595 мм; восьми плит толщиной 8,5 мм размером 595x595 мм и шести штук размером 1195x595 мм.
На каждой пачке должна быть приклеена или вложена этикетка, в которой указывают:
- наименование изготовителя, его товарный знак и адрес;
- наименование продукции и условное обозначение в соответствии с настоящими техническими условиями;
- дату изготовления;
- количество плит в штуках и (или) квадратных метрах.
Транспортирование пачек с плитами осуществляют в пакетированном виде. Транспортные пакеты формируют из пачек плит одного размера, вида, типа и одной группы путем укладки их на деревянный поддон.
В качестве обвязки транспортных пакетов применяют стальную ленту по ГОСТ 503-81* или ГОСТ 3560-73* или полипропиленовую ленту по ТУРБ 37445085.001-97.
Транспортные пакеты упаковывают в полиэтиленовый пакет или полиэтиленовую термоусадочную пленку ГОСТ 25951-83*.
Число обвязок, их сечение, размеры подкладок и поддонов устанавливают технологическим регламентом.
Транспортные пакеты не должны превышать по длине и ширине 1200 мм, по высоте 1800 мм; масса транспортного пакета не должна быть более 2000 кг.
Маркировку транспортных пакетов плит производят при помощи ярлыков, прикрепляемых к пакету любым способом, обеспечивающим его сохранность при транспортировании. На ярлыке должны быть указаны все данные этикетки пачки и дополнительно - номер партии и количество пачек.
Каждый транспортный пакет должен иметь маркировку по ГОСТ 14192-96*, на него должны быть нанесены манипуляционные знаки: Хрупкое. Осторожно и Беречь от влаги.
Плиты должны храниться в закрытых помещениях с сухим и нормальным влажностными режимами.
Транспортные пакеты плит при хранении у потребителя могут быть установлены друг на друга в штабели в соответствии с правилами техники безопасности. При этом общая высота штабеля не должна превышать 2,5 м.
При погрузочно-разгрузочных, транспортно-складских и других работах не допускаются удары по плитам.
12.5. Звукоизоляционные материалы.
Хранение звукоизоляционных материалов должно производиться в закрытых складах или под навесом, в упакованном виде, при условии предохранения их от увлажнения.
12.6. Крепежные изделия.
Крепежные изделия упакованными* в наружную или внутреннюю тару, снабженную ярлыками.
________________
* Текст документа соответствует оригиналу. - Примечание .
Качество крепежных изделий должно соответствовать техническим паспортам на продукцию и снабжаться ярлыками.
Хранение крепежных изделий производится по условиям группы ОЖ ГОСТ 15150-69.
1.045.9-2.00.1-1

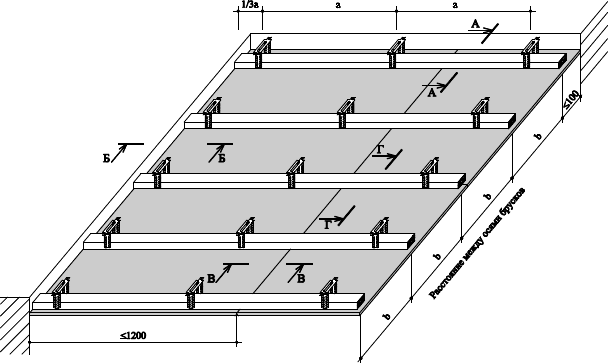

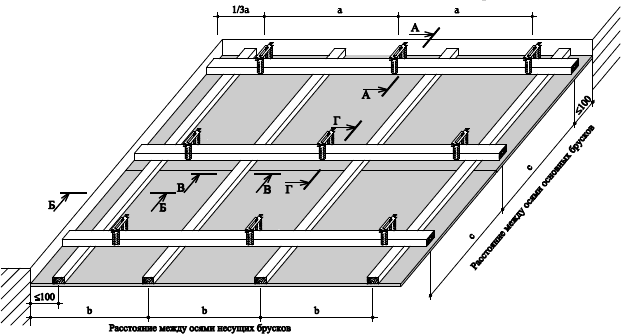

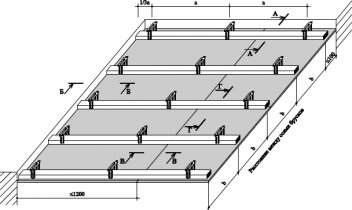

Потолок П111 (П211) вариант 1
А-А
Примыкание к стене
Б-Б
Примыкание к стене
В-В
Присоединение брусков 50x30
Г-Г
Присоединение брусков 50x30
Межосевые расстояния при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15кН/м
|
|
850
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
750
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
600
|
|
Межосевое расстояние брусков:
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.
1.045.9-2.00.1-2
Потолок П111 (П211) вариант 2
А-А
Примыкание к стене
Б-Б
Примыкание к стене
Межосевые расстояния при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15кН/м
|
|
 850
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
 750
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
 600
|
|
Межосевое расстояние основных брусков:
|
|
|
|
при нагрузке -  0,15кН/м
|
|
 850
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
 750
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
 600
|
|
Межосевое расстояние брусков:
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|
1. Сечения В-В, Г-Г смотри 1.045.9-2.00.1-2 лист 2.
2. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.

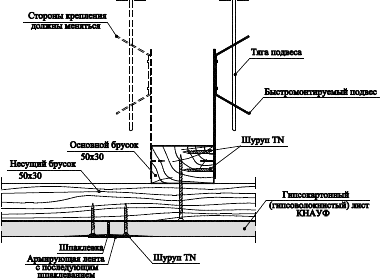

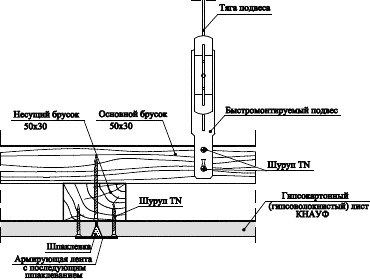

Крепление основных брусков при помощи быстромонтируемого подвеса
В-В
Присоединение основных брусков 50x30
Г-Г
Присоединение основных брусков 50x30

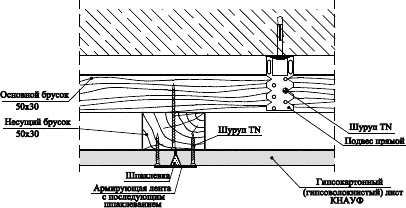

Крепление основных брусков при помощи прямого подвеса
В-В
Присоединение основных брусков 50x30
Г-Г
Присоединение основных брусков 50x30
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.

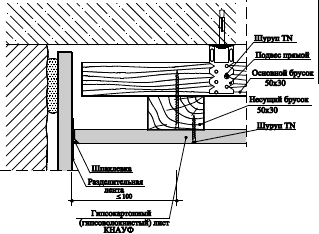

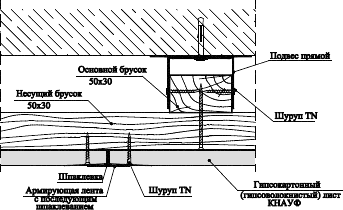

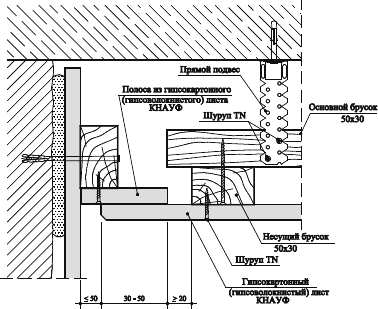

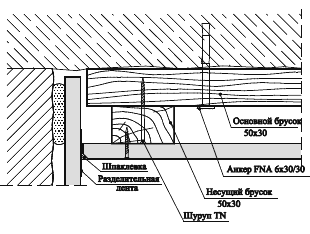

Прямое крепление бруска к поверхности потолка
Б-Б
В-В

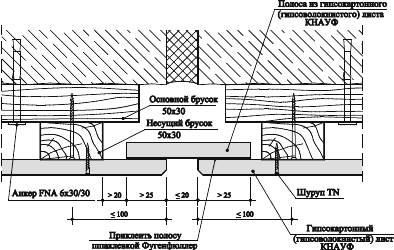

Деформационный шов
Деформационный шов устраивать через каждые 15 м по длине подвесного потолка и в местах устройства деформационного шва несущих конструкций.
Б-Б
Присоединение к стене теневыми швами
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.
1.045.9-2.00.1-3

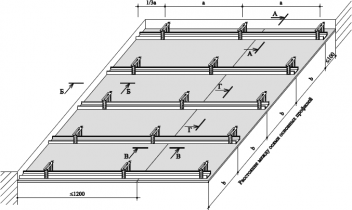

Потолок П112 (П212) вариант 1
А-А

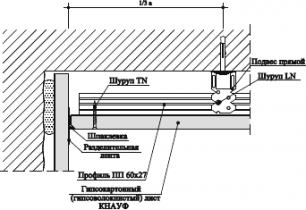

Примыкание к стене
Б-Б
Примыкание к стене

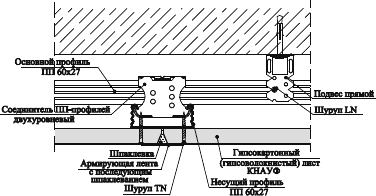

Крепление ПП-профилей при помощи прямого подвеса
В-В
Присоединение профилей
Г-Г
Присоединение профилей
Межосевые расстояния при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15кН/м
|
|
 1000
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
 1000
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
 750
|
|
Межосевое расстояние профилей:
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|
1. Сечения В-В, Г-Г смотри 1.045.9-2.00.1-3 лист 2.
2. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.

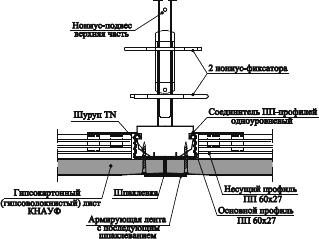

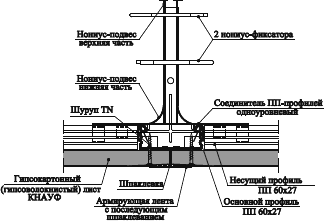

Крепление ПП-профилей при помощи нониус-подвеса с верхней частью
В-В
Присоединение профилей
Г-Г
Присоединение профилей

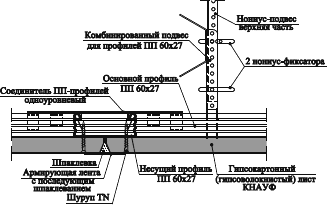

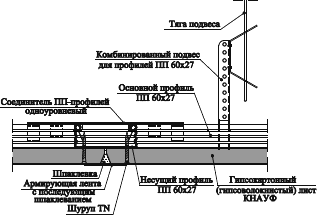

Крепление ПП-профилей при помощи комбинированного подвеса и верхней части нониус-подвеса
В-В
Присоединение профилей
Г-Г
Присоединение профилей

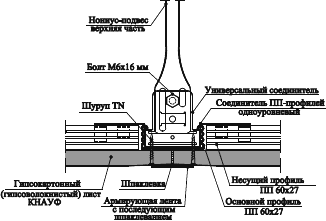

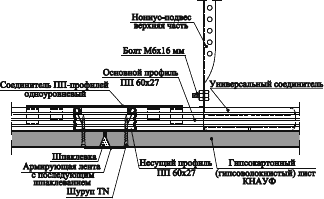

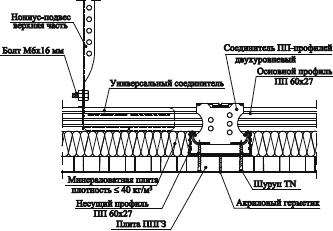

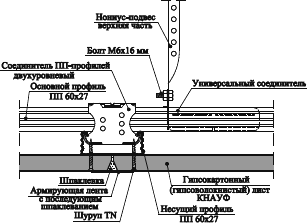

Крепление ПП-профилей при помощи универсального соединителя
В-В
Присоединение профилей
Г-Г
Присоединение профилей
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.
1.045.9-2.00.1-4

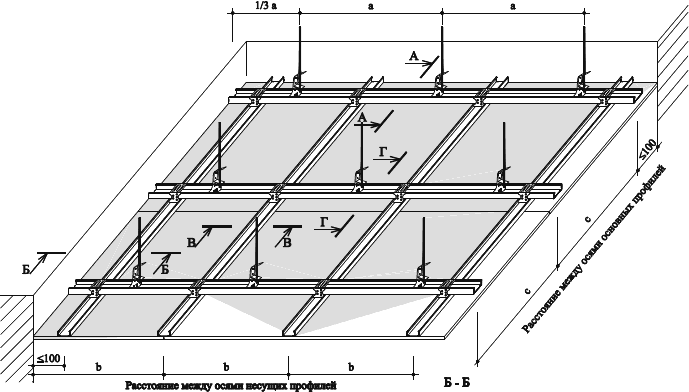

Потолок П112 (П212) вариант 2
А-А
Примыкание к стене видимым швом
Б-Б
Примыкание к стене
Межосевые расстояния при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15кН/м
|
|
900
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
750
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
600
|
|
Межосевое расстояние основных профилей:
|
|
|
|
при нагрузке -  0,15кН/м
|
|
 1000
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
 1000
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
 750
|
|
Межосевое расстояние несущих профилей:
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|
1. Сечения В-В, Г-Г смотри 1.045.9-2.00.1-4 лист 2, 3, 4.
2. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.

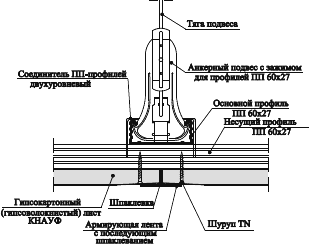

Крепление ПП-профилей при помощи анкерного подвеса с зажимом
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей

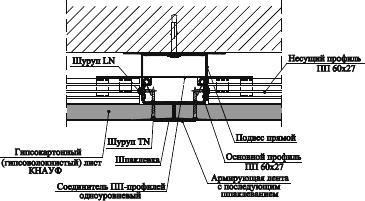

Крепление ПП-профилей при помощи прямого подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи нониус-повеса с верхней частью
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.
Крепление ПП-профилей при помощи комбинированного подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи комбинированного подвеса и верхней части нониус-подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей

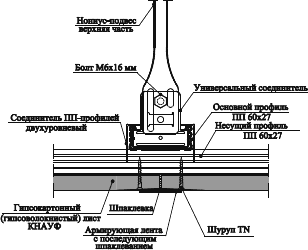

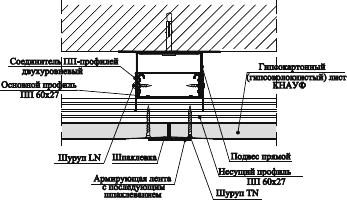

Крепление ПП-профилей при помощи универсального соединителя
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.

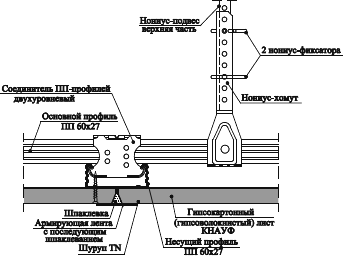

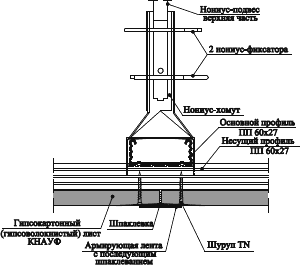

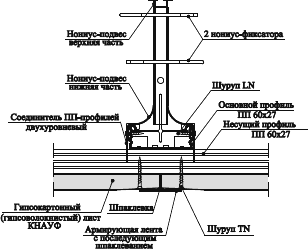

Крепление ПП-профилей при помощи нониус-хомута с верхней частью нониус-подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей

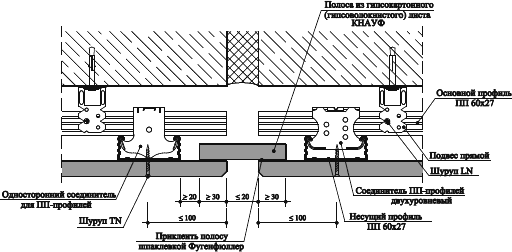

Деформационный шов
Деформационный шов устраивать через каждые 15 м по длине подвесного потолка и в местах устройства деформационного шва несущих конструкций.
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.
1.045.9-2.00.1-5

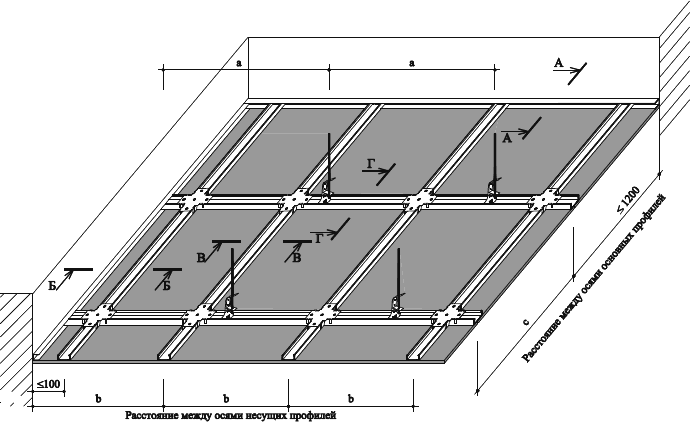

Потолок П113 (П213)
А-А
Примыкание к стене видимым швом
Б-Б
Примыкание к стене
Межосевые расстояния при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15кН/м
|
|
1000
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
650
|
|
при нагрузке - 0,30 0,50 кН/м :
|
|
|
|
- для анкерного подвеса с тягой и комбинированного подвеса с тягой
|
|
400
|
|
- для прямого подвеса и нониус-подвеса
|
|
650
|
|
Межосевое расстояние основных профилей:
|
|
1200
|
|
Межосевое расстояние несущих профилей:
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|
|
Расстояние между дюбелями крепления ПН-профиля
|
-
|
500
|
1. Сечения В-В, Г-Г смотри 1.045.9-2.00.1-5 листы 2, 3.
2. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.

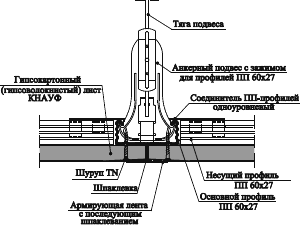

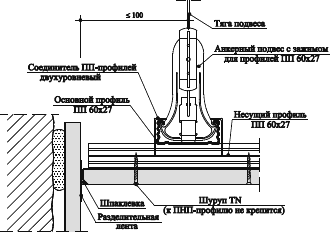

Крепление ПП-профилей при помощи анкерного подвеса с зажимом
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи прямого подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи нониус-подвеса с верхней частью
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.

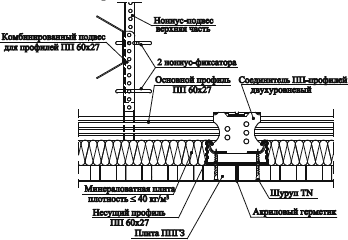

Крепление ПП-профилей при помощи комбинированного подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи комбинированного подвеса и верхней части нониус-подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи универсального соединителя
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
1. Для крепления ГВЛ к каркасу вместо шурупа TN применяется шуруп MN.
1.045.9-2.00.1-6

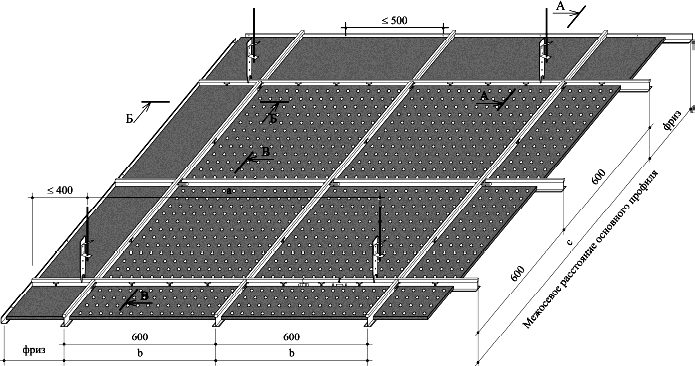

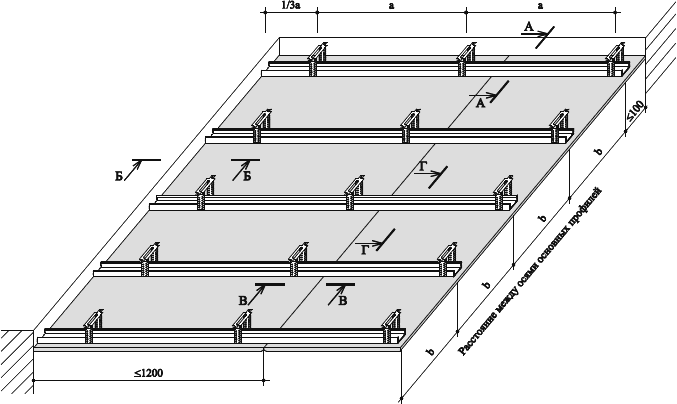

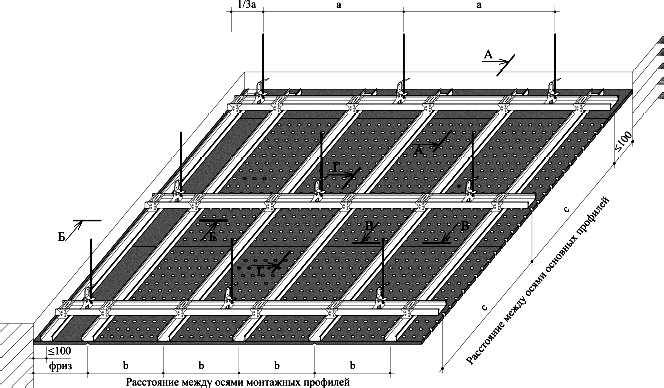

Потолок П127
А-А
Соединение со стеной
Б-Б
Соединение со стеной
Межосевые расстояния при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15кН/м
|
|
900
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
750
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
600
|
|
Межосевое расстояние основных профилей:
|
|
 1000
|
|
Межосевое расстояние несущих профилей:
|
|
300
|
1. Сечения Б-Б, В-В, Г-Г смотри 1.045.9-2.00.1-6 листы 2, 3, 4.
Б-Б

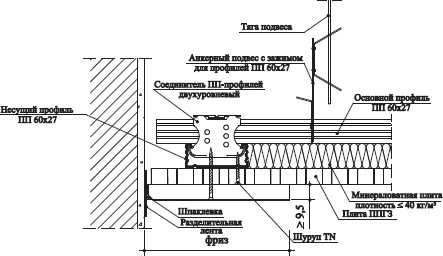

Соединение со стеной с образованием насадного фриза

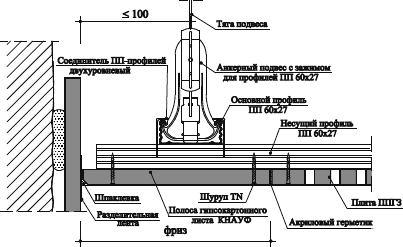

Б-Б

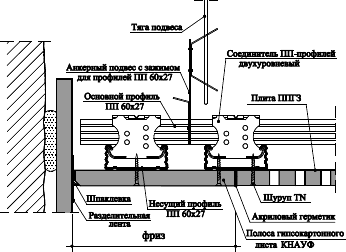

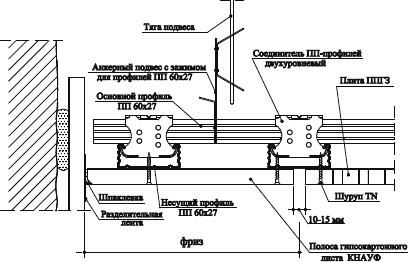

Соединение со стеной с образованием фриза при помощи теневого шва

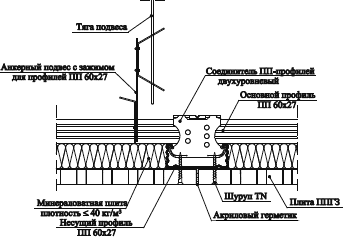

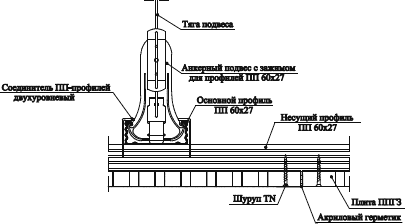

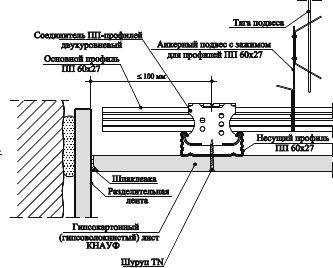

Крепление ПП-профилей при помощи анкерного подвеса с зажимом
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи прямого подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей

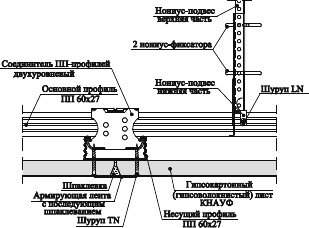

Крепление ПП-профилей при помощи нониус-подвеса с верхней частью
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей

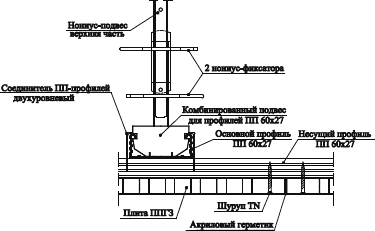

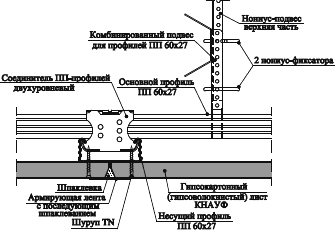

Крепление ПП-профилей при помощи комбинированного подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей

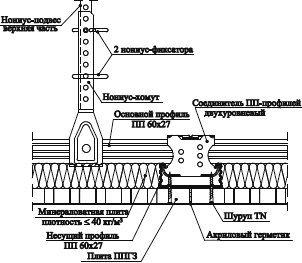

Крепление ПП-профилей при помощи нониус-хомута с верхней частью нониус-подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
Крепление ПП-профилей при помощи комбинированного подвеса и верхней части нониус-подвеса
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей

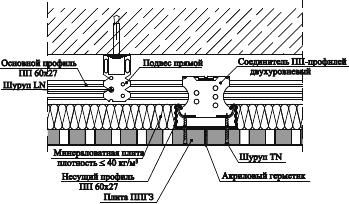

Крепление ПП-профилей при помощи универсального соединителя
В-В
Присоединение основных профилей
Г-Г
Присоединение основных профилей
1.045.9-2.00.1-7

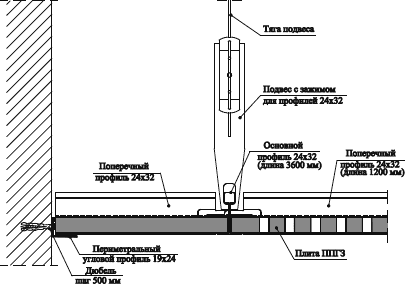

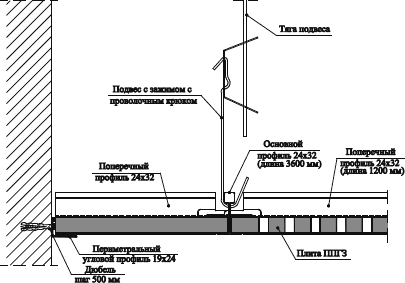

Потолок П146

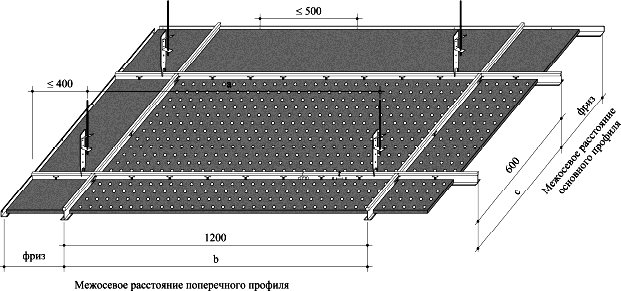

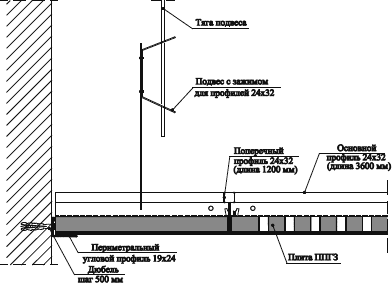

Потолок П146 (модуль 600x600)
Межосевое расстояние поперечного профиля
Потолок П146 (модуль 600x1200)

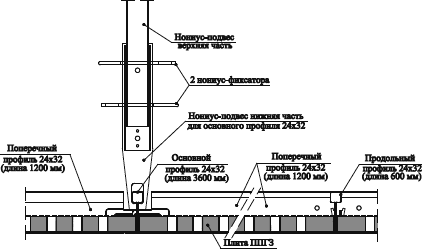

Соединение профилей
Межосевые расстояния на каркасе
|
Модуль 600х600
|
Условное обозначение
|
Расстояние, мм при нагрузке  0,1кН/м
|
|
Расстояние между подвесами (дюбелями)
|
|
1200
|
|
Межосевое расстояние основного профиля
|
|
1200
|
|
Расстояние от основного 24/32 до поперечного профиля 24/32
|
-
|
600
|
|
Межосевое расстояние поперечного профиля
|
|
600
|
|
Расстояние между дюбелями крепления периметрального углового профиля 19x24
|
-
|
500
|
|
Модуль 600х1200
|
|
при нагрузке  0,15 кН/м
|
|
Расстояние между подвесами (дюбелями)
|
|
1200
|
|
Межосевое расстояние основного профиля
|
|
600
|
|
Межосевое расстояние поперечного профиля
|
|
1200
|
|
Расстояние между дюбелями крепления периметрального углового профиля 19x24
|
-
|
500
|
1. Сечения А-А, Б-Б, В-В, Г-Г смотри 1.045.9-2.00.1-7 листы 2.
А-А(вариант 1)
Присоединение к стене параллельно основному профилю
Б-Б
Присоединение к стене поперек основного профиля
А-А(вариант 2)
Присоединение к стене параллельно основному профилю
В-В
Соединение основного и поперечного профилей
1.045.9-2.00.1-8
Потолок П19. Устройство потолка при помощи гипсокартонных листов с V-образными вырезами
Примеры практического применения ГКЛ с V-образными вырезами

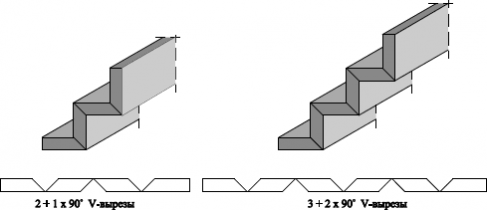

V-образные вырезы
Угловые элементы конструкций
Возможные варианты
U-образные элементы конструкций

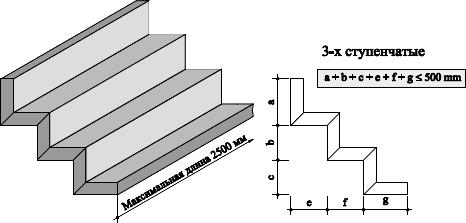

Ступенчатые элементы конструкций

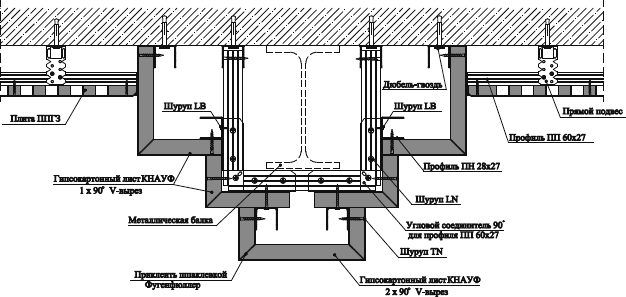

Пример применения - обшивка несущей балки - ступенчатое расположение

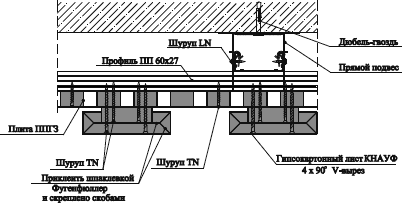

Пример применения - модульный потолок

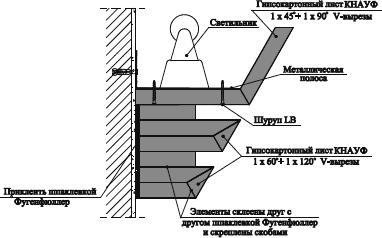

Пример применения - карниз для непрямого освещения

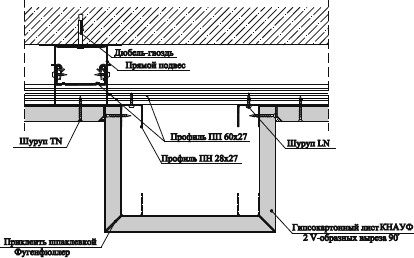

Пример применения - потолочный блок - ступенчатое расположение

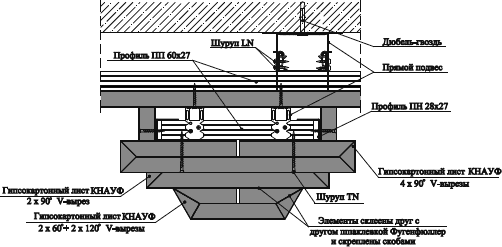

Пример применения - потолочный блок

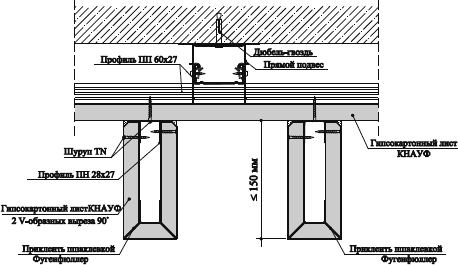

Пример применения - вертикальные пластины
Пример применения - создание карниза
1.045.9-2.00.1-9
Потолок П19. Устройство потолка при помощи создания выступов из ГКЛ с V-образными вырезами
Создание выступа при помощи гипсокартонного листа
Вариант 1
Вариант 2

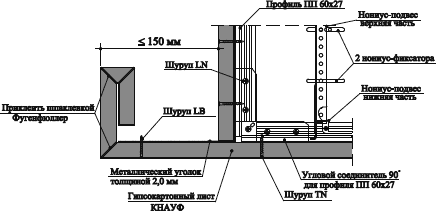

Создание выступа при помощи металлического уголка
Вариант 1
Вариант 2
Создание выступа при помощи ПП-профиля (60x27)
Вариант 1
Вариант 2
Размеры выступа определены из расчета толщины ГКЛ -12,5 мм

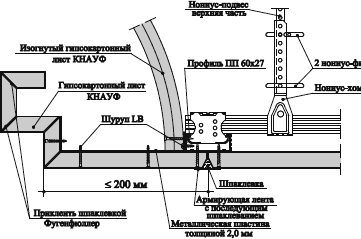

Пример применения - создание выступа при помощи металлической пластины

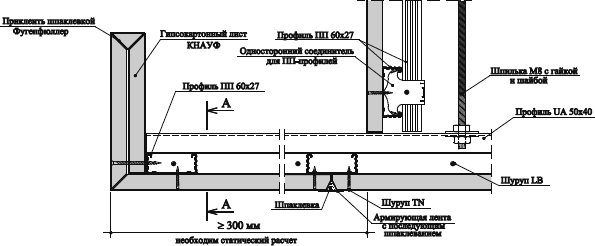

Пример применения - создание выступа при помощи профиля UA 50x40
А-А
Пример применения - потолочная кромка с орнаментом
1.045.9-2.00.1-10
Потолок П19. Устройство потолка при помощи закругления гипсокартонных листов
|
Закругленные гипсокартонные листы - технические данные
|
|
Толщина листа
- -
мм
|
Радиус сгибания, мм
|
|
|
|
|
|
|
|
Сухой изгиб
мм
|
Мокрый изгиб
мм
|
Внутренняя дуга Конкав
|
|
угол  =90°
|
|
Наружная дуга Конвекс
|
|
8,0
|
 1250
|
 350
|
|
|
Длина дуги -  -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9,5
|
 2000
|
 500
|
|
|
угол  =180°
|
|
|
|
|
|
|
|
|
Длина дуги -  -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12,5
|
 2750
|
 1000
|
|
|
все углы
|
|
|
|
|
|
|
|
|
Длина дуги -  -
|
|
|
|
Сгибать только по направлению длины
|
|
|
|
|
|

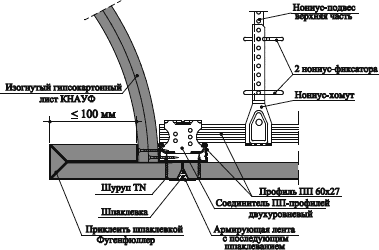

Пример применения - вогнутый цилиндрический свод, выполненный гнутыми ГКЛ
|
Мокрый изгиб
|
|
1. Поднять верхний гипсокартонный лист в пачке:
- не вытягивать, чтобы не повредить картон.
2. Лист уложить на бруски, чтобы при смачивании стекала лишняя вода, не смачивая обратную сторону.
3. Смачиваемую сторону обработать игольчатым валиком (нанести перфорацию).
4. Перфорированную сторону смочить разбрызгивателем или валиком с губкой, дать несколько минут для впитывания. Смачивание повторить несколько раз, пока вода не перестанет впитываться (произойдет полная напитка гипсового сердечника)

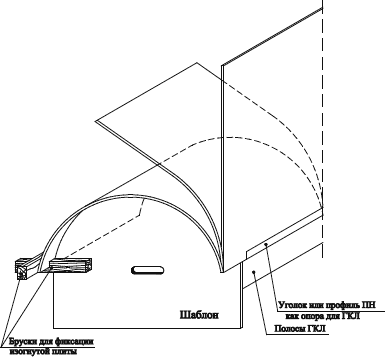

5. ГКЛ уложить на подготовленный шаблон, изогнуть и зафиксировать клеющей лентой.
6. Изогнутый лист оставить для высыхания.
|
|
Сухой изгиб
|
|
1. Необходимо выполнить жесткий каркас подвесного потолка.
2. ГКЛ изогнуть по каркасу, закрепить шурупами к профилям.
|
Гнутье гипсокартонных листов производить только в продольном направлении листа!
1.045.9-2.00.1-11
Потолок П19. Устройство потолка при помощи арочных профилей ПП 60х27
Изогнутые конструкции потолков из арочных профилей ПП 60x27
|
Технические данные
|
|
|
Радиус ГКЛ,
мм
|
Межосевое расстояние несущих профилей,
мм
|
|
|
1000-2500
|
 300
|
|
|
2500-5000
|
 400
|
|
|
 5000
|
 500
|
|
Для лицевой стороны ГКЛ
Определение радиуса -
Определения длины дуги -
|
|
Длина дуги - -
|
|
|
|
|
|
|
Для арочного профиля ПП 60x27
Определение радиуса -
|
|
Радиус - -
|
|
|
|
|
|
|
Определения длины дуги -
|
|
Длина дуги - -
|
|
|
|
|
|
|
Альтернативная приближенная формула определения длины дуги -
 - радиус лицевой стороны ГКЛ
 - радиус арочного профиля ПП 60x27
 - толщина ГКЛ
 - угол между краями изогнутого ГКЛ
 - угол между краями арочного профиля ПП 60x27
Арочные профили ПП 60x27 в заводских условиях
|
Вогнутые
|
Выпуклые
|
|
Радиус, мм
|
Длина, мм
|
Радиус, мм
|
Длина, мм
|
|
500-1000
|
2600, 3100, 4000
|
-
|
-
|
|
1001-2000
|
2600, 3100, 4000
|
1001-2000
|
2600, 3100, 4000
|
|
2001-3000
|
2600, 3100, 4000
|
2001-3000
|
2600, 3100, 4000
|
|
3001-4000
|
2600, 3100, 4000
|
3001-4000
|
2600, 3100, 4000
|
|
4001-5000
|
2600, 3100, 4000
|
4001-5000
|
2600, 3100, 4000
|
|
5000
|
2600, 3100, 4000
|
5000
|
2600, 3100, 4000
|
|
по заказу
|
2600, 3100, 4000
|
по заказу
|
2600, 3100, 4000
|
На концах арочных профилей ПП 60x27 участки по 150 мм не согнуты

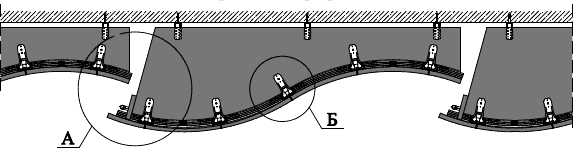

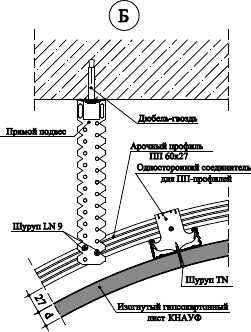

Пример применения - волнистый потолок, выполненный арочными профилями ПП 60x27
Примечание:
расстояние между точками крепления шпангоута прямыми подвесами к основанию и между шпангоутами определяется дополнительным расчетом в каждом конкретном случае.

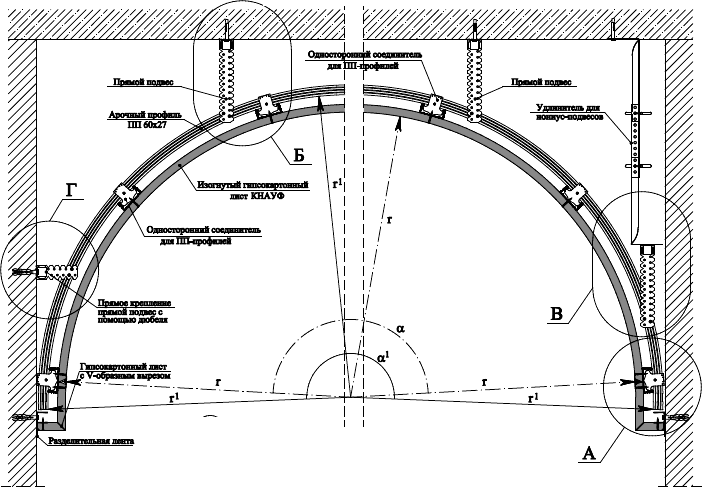

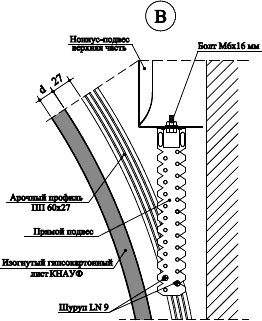

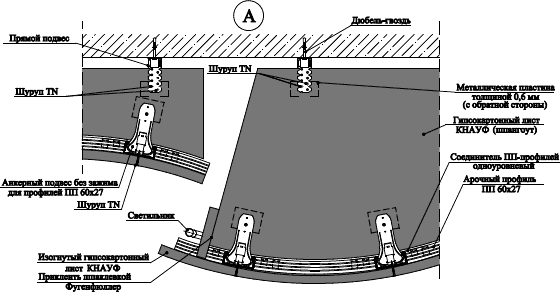

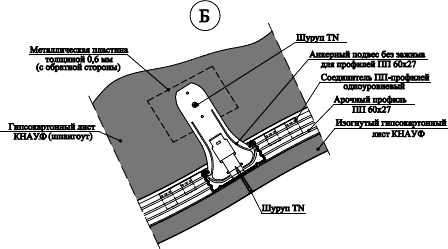

Пример применения - вогнутый цилиндрический свод, выполненный гнутыми профилями ПП 60x27
1.045.9-2.00.1-12
Потолок П19. Устройство потолка при помощи ГКЛ с параллельными и V-образными пазами
ГКЛ с параллельными пазами - технические данные
|
Параллельные пазы
|
Параллельные пазы
|
Внутренняя дуга Конкав
|
|
угол  =90°
|
|
150-300 мм
|
|
|
|
Длина дуги -  -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
301-450 мм
|
|
|
|
угол  =180°
|
|
|
|
|
|
Длина дуги -  -
|
|
|
|
|
|
|
|
|
|
|
|
|
|
451-520 мм
|
|
|
|
все углы
|
|
|
|
|
|
Длина дуги -  -
|
|
Длина плиты: 1500 мм
|
Ширина прорези: 4,8 мм
Ширина распорки: 9,8 мм
|
|
|
|
Внутренняя дуга
параллельные пазы и V-образные вырезы
Придание формы ГКЛ с параллельными пазами
|
Придание формы
|
|
1. ГКЛ с параллельными пазами и V-образными пазами лицевой стороной уложить на заготовленный шаблон.
2. Заполнить шлицы Унифлоттом.
3. Выдержать заготовку в шаблоне до полного высыхания шпаклевочной смеси.
|
Горизонтальный стык торцевых кромок на металлической полоске
один слой
два слоя на клее
(смещение торцевых кромок)

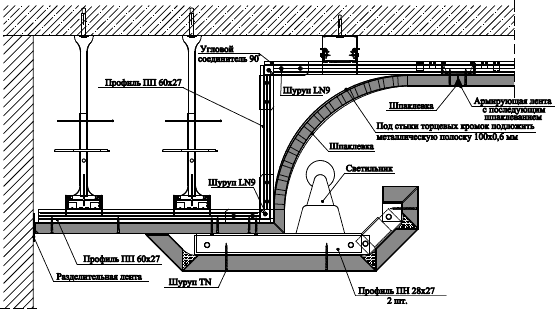

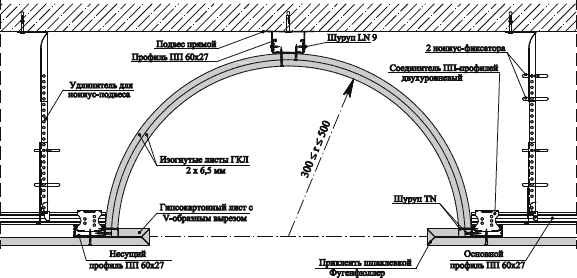

Пример применения - световая падуга

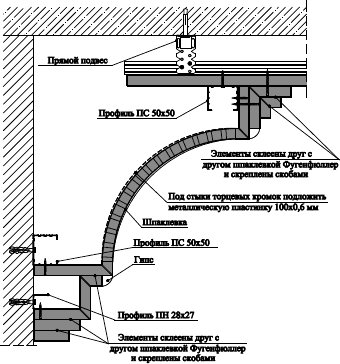

Пример применения - карниз - закругленный

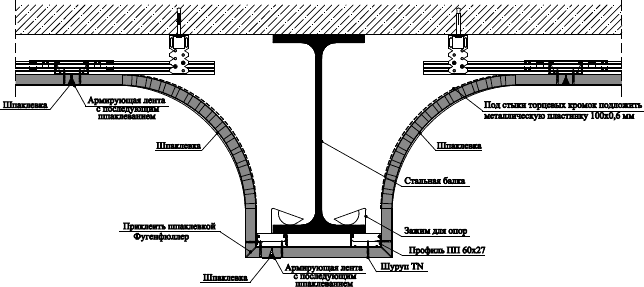

Пример применения - облицовка балки
1.045.9-2.00.1-13

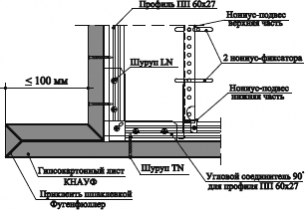

Потолок П19. Устройство потолка при помощи углового соединителя для профилей ПП 60х27
Угловой соединитель для профиля ПП 60x27

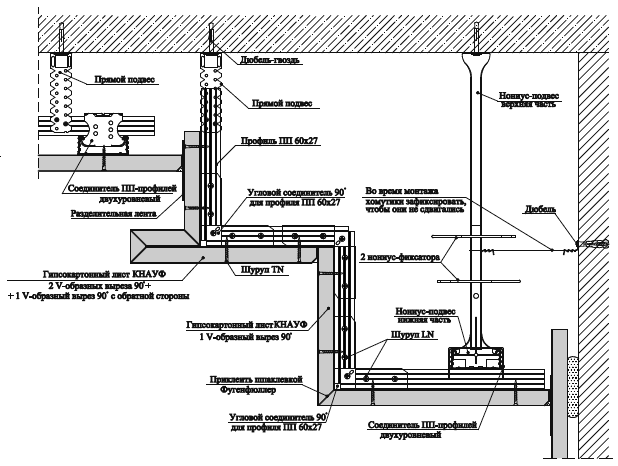

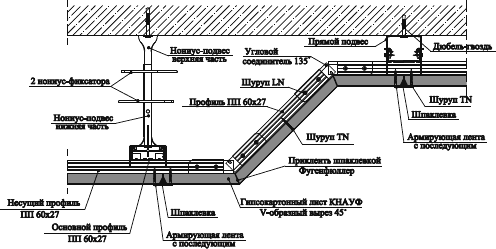

Пример применения - подъем потолка в другой уровень

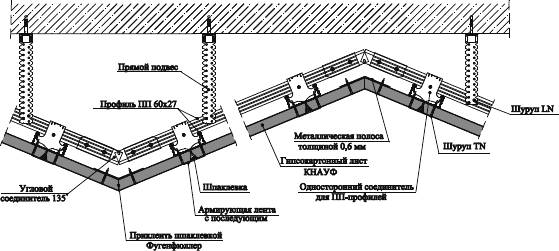

Пример применения - зубчатый потолок

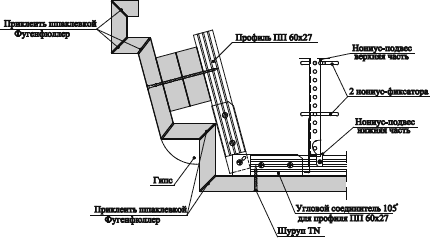

Пример применения - карниз
1.045.9-2.00.1-14
Потолок П19. Устройство потолка при помощи поворотного соединителя для профилей ПП 60х27
Поворотный соединитель для профиля ПП 60x27
|
Монтаж
|
Область применения
|
|
|
Поставляется в неразвернутом состоянии
|
|
|
|
Перед монтажом развернуть соединитель приблизительно
При монтаже подогнать к основному и монтажному профилям
|
Соединение основного и монтажного профилей ПП 60x27 при помощи поворотного соединителя не под прямым углом
|
|
|
При монтаже согнуть вокруг основного профиля
Можно привинтить шурупом LN к основному профилю
|
|
|
|

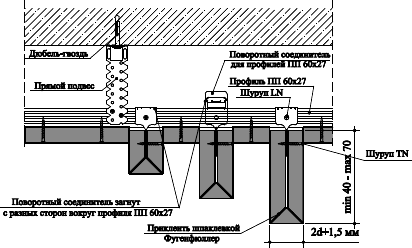

Крепление вертикальной пластины из ГКЛ к профилю ПП 60x27 при помощи поворотного соединителя
|

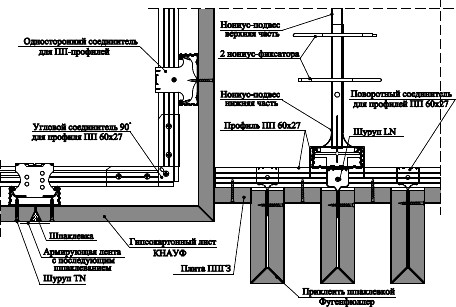

Пример применения - ступенчатый потолок

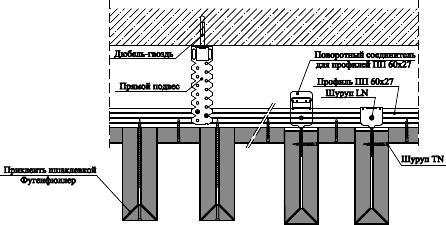

Пример применения - пластинчатый потолок
Пример применения - пластинчатый потолок
1.045.9-2.00.1-15
Смотровой ревизионный люк
Смотровой ревизионный люк

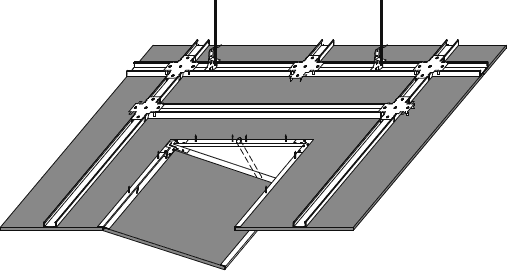

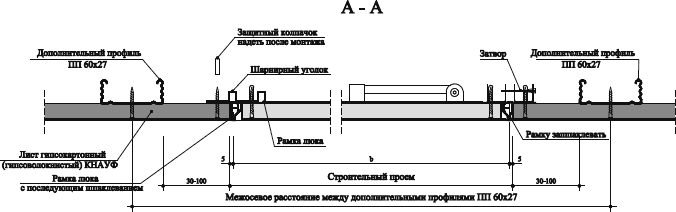

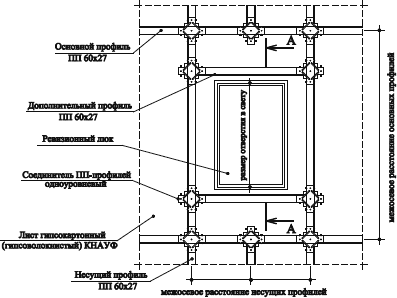

Вариант устройства ревизионного люка в конструкции подвесного потолка П113 (П213) (вид потолка сверху)
|
Типоразмеры люков
|
|
 , мм
|
|
200x200
|
|
250x250
|
|
300х300
|
|
300х600
|
|
400х400
|
|
400х600
|
|
500х500
|
|
600х600
|
|
700х700
|
|
800х800
|
|
900х900
|
|
1000x1000
|
|
1100x1100
|
|
1200х1200
|
|
 250
|
|
 400
|
1.045.9-2.00.1-16
Устройство светильников

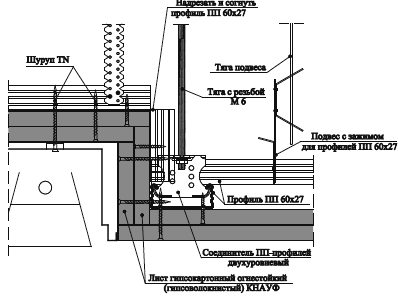

Огнезащитная обшивка для встраиваемых светильников
Для потолочной конструкции П113 (П213)
Для потолочной конструкции П112 (П212)

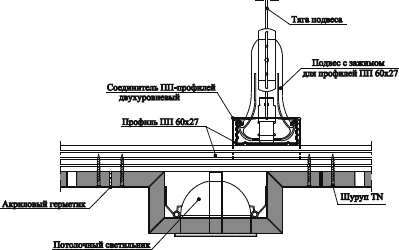

Выпуклый потолок со светильником

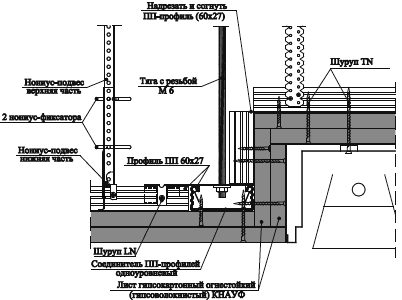

Углубление в потолке со светильником

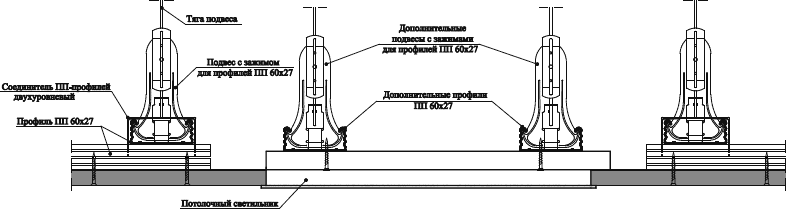

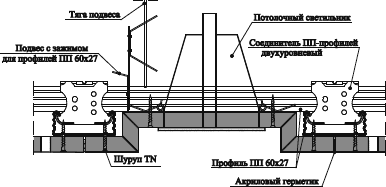

Встраиваемый светильник с креплением к дополнительным профилям ПП 60x27
Встраиваемый светильник с опиранием на Т-образный профиль
Вариант 1
Вариант 2
Встраиваемый светильник с опиранием на гипсокартонный лист
1.045.9-2.00.1-П1
ПРИЛОЖЕНИЕ 1
Типы и характеристики применяемых элементов и материалов КНАУФ
|
Рисунок
|
Наименование
|
Длина, мм
|
Ши-
рина, мм
|
Вы-
сота, мм
|
Тол-
щина, мм
|
Масса, кг
|
Еди-
ница изме-
рения
|
|
ГИПСОКАРТОННЫЕ ЛИСТЫ
|
|
Прямая кромка (ПК)
|
Гипсокартонный лист обычный (ГКЛ)
|
2000-4000 с шагом 50
|
600; 1200
|
-
|
6,5; 8,0; 9,5; 12,5; 14,0; 16,0; 18,0; 20,0; 24,0
|
не более 1,00 ,
 - значение толщины листа
|
м
|
|
Утоненная с лицевой стороны кромка (УК)
|
Гипсокартонный лист влагостойкий (ГКЛВ)
|
|
|
|
|
не более 0,80-1,06 ,
 - значение толщины листа
|
|
|
Полукруглая с лицевой стороны кромка (ПЛК)
|
Гипсокартонный лист с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО)
|
|
|
|
|
|
|
|
Полукруглая и утоненная с лицевой стороны кромка (ПЛУК)
Закругленная кромка (ЗК)
|
Гипсокартонный лист влагостойкий с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО)
|
|
|
|
|
|
|
|
Прямая кромка (ПК)
|
Гипсоволокнистый лист обычный (ГВЛ)
|
1500; 2000; 2500; 2700; 3000
|
500; 1000; 1200;
|
-
|
10,0; 12,5; 15,0; 18,0; 20,0
|
не менее 1,05  и не более 1,25 ,  - значение толщины листа
|
м
|
|
Фальцевая кромка (ФК)
|
Гипсоволокнистый лист влагостойкий (ГВЛВ)
|
|
|
|
|
|
|
|
Гипсокартонные звукопоглощающие листы
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Тип А
|
595
|
595
|
-
|
8,5
|
не более 7,96
|
м
|
|
|
|
595
|
595
|
|
10,5
|
не более 9,84
|
|
|
|
|
1195
|
595
|
|
|
|
|
|
|
|
2400
|
1200
|
|
|
|
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Тип В
|
595
|
595
|
-
|
8,5
|
не более 7,91
|
м
|
|
|
|
595
|
595
|
|
10,5
|
не более 9,77
|
|
|
|
|
1195
|
595
|
|
|
|
|
|
|
|
2400
|
1200
|
|
|
|
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Тип С
|
595
|
595
|
-
|
8,5
|
не более 7,82
|
м
|
|
|
|
595
|
595
|
|
10,5
|
не более 9,66
|
|
|
|
|
1195
|
595
|
|
|
|
|
|
|
|
2400
|
1200
|
|
|
|
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Тип Д
|
595
|
595
|
-
|
8,5
|
не более 7,73
|
м
|
|
|
|
595
|
595
|
|
10,5
|
не более 9,55
|
|
|
|
|
1195
|
595
|
|
|
|
|
|
|
|
2400
|
1200
|
|
|
|
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Тип Е
|
595
|
595
|
-
|
8,5
|
не более 7,26
|
м
|
|
|
|
595
|
595
|
|
10,5
|
не более 8,97
|
|
|
|
|
1195
|
595
|
|
|
|
|
|
|
|
2400
|
1200
|
|
|
|
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Диагональ-9
|
595
|
595
|
-
|
8,5
|
не более 7,74
|
м
|
|
|
|
1195
|
395
|
-
|
10,5
|
не более 9,56
|
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Перекресток-9
|
595
|
595
|
-
|
8,5
|
не более 7,74
|
м
|
|
|
|
1195
|
395
|
-
|
10,5
|
не более 9,56
|
|
|
|
Плита перфорированная гипсокартонная звукопоглощающая (ППГЗ). Стандарт-12
|
595
|
595
|
-
|
8,5
|
не более 7,48
|
м
|
|
|
|
1195
|
395
|
-
|
10,5
|
не более 9,24
|
|
|
Профили
|
|
|
UA-профиль 50x40x2,0
|
2600
|
48
|
40
|
2,0
|
1,820
|
м
|
|
|
|
2750
|
|
|
|
|
|
|
|
|
3000
|
|
|
|
|
|
|
|
|
3250
|
|
|
|
|
|
|
|
|
3500
|
|
|
|
|
|
|
|
|
3750
|
|
|
|
|
|
|
|
|
4000
|
|
|
|
|
|
|
|
|
4500
|
|
|
|
|
|
|
|
ПП-профиль 60x27x0,6
|
1190
|
60
|
27
|
0,6
|
0,580
|
м
|
|
|
|
2600
|
|
|
|
|
|
|
|
|
3100
|
|
|
|
|
|
|
|
|
4000
|
|
|
|
|
|
|
|
ПН-профиль 28x27x0,6
|
3000
|
28
|
27
|
0,6
|
0,400
|
м
|
|
|
Основной профиль 24/32
|
3750
|
24
|
38
|
0,4
|
0,369
|
м
|
|
|
|
3600
|
|
|
|
|
|
|
|
Поперечный профиль 24/32
|
1250
|
24
|
32
|
0,4
|
0,306
|
м
|
|
|
|
1200
|
|
|
|
|
|
|
|
Продольный профиль 24/32
|
625
|
24
|
28
|
0,4
|
0,271
|
м
|
|
|
|
600
|
|
|
|
|
|
|
|
Арочные профили ПП 60x27:
|
|
|
|
|
|
|
|
|
R=1000-2000 мм
|
2600
|
60
|
27
|
0,6
|
0,580
|
м
|
|
|
R=1000-2000 мм
|
3100
|
|
|
|
|
|
|
|
R=1000-2000 мм
|
4000
|
|
|
|
|
|
|
|
R=2001-3000 мм
|
2600
|
|
|
|
|
|
|
|
R=2001-3000 мм
|
3100
|
|
|
|
|
|
|
|
R=2001-3000 мм
|
4000
|
|
|
|
|
|
|
|
R=3001-4000 мм
|
2600
|
|
|
|
|
|
|
|
R=3001-4000 мм
|
3100
|
|
|
|
|
|
|
|
R=3001-4000 мм
|
4000
|
|
|
|
|
|
|
|
R=4001-5000 мм
|
2600
|
|
|
|
|
|
|
|
R=4001-5000 мм
|
3100
|
|
|
|
|
|
|
|
R=4001-5000 мм
|
4000
|
|
|
|
|
|
|
|
R5000 мм
|
2600
|
|
|
|
|
|
|
|
R5000 мм
|
3100
|
|
|
|
|
|
|
|
R5000 мм
|
4000
|
|
|
|
|
|
|
|
-
|
по заказу
|
|
|
|
|
|
|
|
Арочные профили ПП 60x27:
|
|
|
|
|
|
|
|
|
R=500-1000 мм
|
2600
|
60
|
27
|
0,6
|
0,580
|
м
|
|
|
R=500-1000 мм
|
3100
|
|
|
|
|
|
|
|
R=500-1000 мм
|
4000
|
|
|
|
|
|
|
|
R=1001-2000 мм
|
2600
|
|
|
|
|
|
|
|
R=1001-2000 мм
|
3100
|
|
|
|
|
|
|
|
R=1001-2000 мм
|
4000
|
|
|
|
|
|
|
|
R=2001-3000 мм
|
2600
|
|
|
|
|
|
|
|
R=2001-3000 мм
|
3100
|
|
|
|
|
|
|
|
R=2001-3000 мм
|
4000
|
|
|
|
|
|
|
|
R=3001-4000 мм
|
2600
|
|
|
|
|
|
|
|
R=3001-4000 мм
|
3100
|
|
|
|
|
|
|
|
R=3001-4000 мм
|
4000
|
|
|
|
|
|
|
|
R=4001-5000 мм
|
2600
|
|
|
|
|
|
|
|
R=4001-5000 мм
|
3100
|
|
|
|
|
|
|
|
R=4001-5000 мм
|
4000
|
|
|
|
|
|
|
|
R5000 мм
|
2600
|
|
|
|
|
|
|
|
R 5000 мм
|
3100
|
|
|
|
|
|
|
|
R 5000 мм
|
4000
|
|
|
|
|
|
|
|
Подвес с зажимом для профилей ПП 60x27
|
80
|
58
|
-
|
-
|
4,4
|
пакет (100 шт.)
|
|
|
Подвес без зажима для профилей ПП 60x27
|
73
|
58
|
-
|
1,5
|
2,6
|
пакет (100 шт.)
|
|
|
Быстромонтируемый подвес
|
118
|
20
|
-
|
1,5
|
3,9
|
пакет (100 шт.)
|
|
|
Нониус-подвес (нижняя часть) для профилей ПП 60x27
|
128
|
-
|
-
|
1,0
|
4,6
|
пакет (100 шт.)
|
|
|
Нониус-хомут (нижняя часть) для профилей ПП 60x27
|
140
|
60
|
-
|
1,0
|
4,6
|
пакет (100 шт.)
|
|
|
Нониус-хомут (нижняя часть) для профилей UA 50x40
|
140
|
50
|
-
|
1,0
|
4,7
|
пакет (100 шт.)
|
|
|
Комбинированный подвес для профилей ПП 60x27
|
95
|
58
|
-
|
1,0
|
4,5
|
пакет (100 шт.)
|
|
|
Тяга с проушиной:
|
|
|
|
|
|
пакет (100 шт.)
|
|
|
длина 12,5 см
|
125
|
-
|
-
|
4,0
|
1,6
|
|
|
|
длина 25,0 см
|
250
|
|
|
|
2,8
|
|
|
|
длина 37,5 см
|
375
|
|
|
|
4,1
|
|
|
|
длина 50,0 см
|
500
|
|
|
|
5,3
|
|
|
|
длина 75,0 см
|
750
|
|
|
|
7,8
|
|
|
|
длина 100,0 см
|
1000
|
|
|
|
10,4
|
|
|
|
длина 125,0 см
|
1250
|
|
|
|
13,4
|
|
|
|
длина 150,0 см
|
1500
|
|
|
|
15,7
|
|
|
|
по заказу
|
по заказу
|
|
|
|
-
|
|
|
|
Тяга с крючком:
|
|
|
|
|
|
пакет (100 шт.)
|
|
|
длина 25,0 см
|
250
|
-
|
-
|
4,0
|
2,8
|
|
|
|
длина 37,5 см
|
375
|
|
|
|
4,1
|
|
|
|
длина 50,0 см
|
500
|
|
|
|
5,3
|
|
|
|
длина 75,0 см
|
750
|
|
|
|
7,8
|
|
|
|
длина 100,0 см
|
1000
|
|
|
|
10,4
|
|
|
|
длина 125,0 см
|
1250
|
|
|
|
13,4
|
|
|
|
длина 150,0 см
|
1500
|
|
|
|
15,7
|
|
|
|
по заказу
|
по заказу
|
|
|
|
-
|
|
|
|
Нониус-подвес (верхняя часть):
|
|
|
|
|
|
пакет (100 шт.)
|
|
|
длина 20 см
|
200
|
12
|
-
|
1,0
|
3,0
|
|
|
|
длина 30 см
|
300
|
|
|
|
4,5
|
|
|
|
длина 40 см
|
400
|
|
|
|
7,1
|
|
|
|
длина 50 см
|
500
|
|
|
|
9,2
|
|
|
|
длина 60 см
|
600
|
|
|
|
11,8
|
|
|
|
длина 70 см
|
700
|
|
|
|
14,5
|
|
|
|
длина 80 см
|
800
|
|
|
|
17,0
|
|
|
|
длина 90 см
|
900
|
|
|
|
19,5
|
|
|
|
длина 100 см
|
1000
|
|
|
|
24,0
|
|
|
|
по заказу
|
по заказу
|
|
|
|
-
|
|
|
|
Удлинитель для нониус-подвесов
|
3000
|
12
|
8
|
1,0
|
0,240
|
м
|
|
|
Односторонний соединитель для профилей ПП 60x27
|
78
|
58
|
-
|
0,9
|
2,1
|
пакет (100 шт.)
|
|
|
Поворотный соединитель для профилей ПП 60x27
|
79
|
58
|
-
|
0,9
|
2,1
|
пакет (100 шт.)
|
|
|
Соединитель двухуровневый для профиля UA 50x40 и профиля ПП 60x27
|
-
|
58
|
49
|
0,9
|
3,9
|
пакет (100 шт.)
|
|
|
Соединитель двухуровневый для профиля ПП 60x27
|
-
|
58
|
45
|
0,9
|
3,9
|
пакет (100 шт.)
|
|
|
Соединитель одноуровневый для профиля ПП 60x27
|
148
|
56
|
20
|
1,0
|
6,5
|
пакет (50 шт.)
|
|
|
Универсальный соединитель для профилей ПП 60x27
|
215
|
9
|
53
|
0,9
|
4,3
|
пакет (100 шт.)
|
|
|
Фиксатор
|
65
|
26
|
-
|
2,8
|
0,6
|
пакет (100 шт.)
|
|
|
Соединитель для профилей ПП 60x27
|
110
|
58
|
25
|
0,5
|
4,3
|
пакет (100 шт.)
|
|
|
|
|
|
|
|
|
|
|
Шпаклевочные смеси для ГКЛ
|
|
|
Фугенфюллер
|
-
|
-
|
-
|
-
|
25,00
|
кг
|
|
|
|
|
|
|
|
10,00
|
|
|
|
|
|
|
|
|
8,000
|
|
|
|
|
|
|
|
|
5,000
|
|
|
|
Фугенфюллер ГВ
|
-
|
-
|
-
|
-
|
30,00
|
кг
|
|
|
Унифлот
|
-
|
-
|
-
|
-
|
25,00
|
кг
|
|
|
|
|
|
|
|
5,000
|
|
|
|
Финиш-паста
|
-
|
-
|
-
|
-
|
20,00
|
ведро
|
|
|
Специалгрунд
|
-
|
-
|
-
|
-
|
20,00
|
литр
|
|
Грунтовки
|
|
|
Тифенгрунд
1 л ведро
|
-
|
-
|
-
|
-
|
1,000
|
литр
|
|
|
2,5 л ведро
|
|
|
|
|
2,500
|
|
|
|
5 л ведро
|
|
|
|
|
5,000
|
|
|
Гидроизоляционные составы
|
|
|
Битумный лак Флехендихт
|
-
|
-
|
-
|
-
|
6,000
|
кг
|
|
Клей для керамической плитки
|
|
|
Клей Флизенклебер для облицовочной плитки и природного камня
|
-
|
-
|
-
|
-
|
50,00
|
кг
|
|
|
|
|
|
|
|
30,00
|
|
|
|
|
|
|
|
|
5,000
|
|
|
Герметики
|
|
|
Санитэр-силикон - герметик санитарный силиконовый (310 мл)
|
-
|
-
|
-
|
-
|
1,010
|
шт.
|
|
|
Акрил - герметик строительный акриловый (310 мл)
|
-
|
-
|
-
|
-
|
1,010
|
шт.
|
|
Ревизионные люки
|
|
|
200x200
|
200
|
200
|
-
|
1,5
|
1,200
|
шт.
|
|
|
300x300
|
300
|
300
|
|
|
2,000
|
|
|
|
300x600
|
300
|
600
|
|
|
3,300
|
|
|
|
400x400
|
400
|
400
|
|
|
2,900
|
|
|
|
400x600
|
400
|
600
|
|
|
4,100
|
|
|
|
500x500
|
500
|
500
|
|
|
4,100
|
|
|
|
600x600
|
600
|
600
|
|
|
5,600
|
|
|
|
700x700
|
700
|
700
|
|
|
7,200
|
|
|
|
800x800
|
800
|
800
|
|
|
9,000
|
|
|
|
900x900
|
900
|
900
|
|
|
11,000
|
|
|
|
1000x1000
|
1000
|
1000
|
|
|
13,200
|
|
|
|
1100x1100
|
1100
|
1100
|
|
|
15,600
|
|
|
|
1200x1200
|
1200
|
1200
|
|
|
18,200
|
|
|
|
спецзаказ
|
-
|
-
|
|
|
-
|
|
|
Строительные ленты
|
|
|
Лента уплотнительная:
|
30000
|
30
|
-
|
3,2
|
0,540
|
рулон
|
|
|
30 мм шириной
|
|
|
|
|
|
|
|
|
50 мм шириной
|
|
50
|
|
|
0,900
|
|
|
|
70 мм шириной
|
|
70
|
|
|
1,500
|
|
|
|
95 мм шириной
|
|
95
|
|
|
1,650
|
|
|
|
Лента уплотнительная:
15 мм толщиной
|
15000
|
15
|
-
|
4,8
|
0,150
|
рулон
|
|
|
Лента разделительная мелкопористая полимерная
|
66000
|
50
|
-
|
-
|
0,250
|
рулон
|
|
|
Лента армирующая:
|
|
|
|
|
|
|
|
|
рулон - 23 м
|
23000
|
50
|
-
|
-
|
0,20
|
рулон
|
|
|
рулон - 75 м
|
75000
|
|
|
|
0,600
|
|
|
|
рулон - 150 м
|
150000
|
|
|
|
1,200
|
|
|
Крепежные изделия
|
|
|
TN 3,5x25
|
25
|
-
|
-
|
3,5
|
2,0
|
пакет
|
|
|
TN 3,5x35
|
35
|
|
|
|
2,0
|
|
|
|
TN 3,5x45
|
45
|
|
|
|
3,0
|
|
|
|
TN 3,5x55
|
55
|
|
|
|
3,0
|
|
|
|
TN 4,3x55
|
55
|
-
|
-
|
4,3
|
4,1
|
пакет
|
|
|
TN 4,5x70
|
70
|
|
|
4,5
|
4,9
|
|
|
|
TN 5,5x90
|
90
|
|
|
5,5
|
11,0
|
|
|
|
ТВ 3,5x25
|
25
|
-
|
-
|
3,5
|
2,0
|
пакет
|
|
|
ТВ 3,5x35
|
35
|
|
|
|
2,0
|
|
|
|
ТВ 3,5x45
|
45
|
|
|
|
3,0
|
|
|
|
MN 3,9x25
|
25
|
-
|
-
|
3,5
|
2,0
|
пакет
|
|
|
MN 3,9x30
|
30
|
|
|
|
2,0
|
|
|
|
MN 3,9x45
|
45
|
|
|
|
3,0
|
|
|
|
LN 3,5x9
|
9
|
-
|
-
|
3,5
|
1,0
|
пакет
|
|
|
LN 3,5x16
|
16
|
|
|
|
1,4
|
|
|
|
LB 3,5x9,5
|
9,5
|
-
|
-
|
3,5
|
1,0
|
*
|
|
|
LB 3,5x16
|
16
|
|
|
|
1,4
|
|
|
________________
* Текст соответствует оригиналу. - Примечание .
|
|
|
Дюбель нейлоновый:
|
|
|
|
|
|
|
|
|
MN 6 мм
|
30
|
-
|
-
|
6
|
|
пакет
|
|
|
MN 8 мм
|
40
|
|
|
8
|
|
|
|
|
MN 10 мм
|
50
|
|
|
10
|
|
|
|
|
MN 12 мм
|
60
|
|
|
12
|
|
|
|
|
MN 14 мм
|
70
|
|
|
14
|
|
|
|
|
Дюбель MNA-Z 6x35 с шурупом
|
35
|
-
|
-
|
6,0
|
0,350
|
пакет
|
|
|
Дюбель MNA-Z 6x50 с шурупом
|
50
|
|
|
|
0,500
|
|
|
|
Дюбель MNA-Z 6x60 с шурупом
|
60
|
|
|
|
0,600
|
|
|
|
Дюбель MNA-Z 6x70 с шурупом
|
70
|
|
|
|
0,700
|
|
|
|
Дюбель пружинный
MF-3H
|
-
|
-
|
-
|
-
|
|
пакет
|
|
|
MF-4H
|
|
|
|
|
|
|
|
|
Дюбель для пустотелых конструкций:
|
14
|
-
|
-
|
4,0
|
|
пакет
|
|
|
MHD-S 4x14
|
|
|
|
|
|
|
|
|
MHD-S 4x20
|
20
|
|
|
|
|
|
|
|
Анкер-клин MAN 6x40
|
40
|
-
|
-
|
6,0
|
|
пакет
|
|
|
Анкерный дюбель TDN 6x40
|
|
|
|
|
|
|
|
|
Дюбель MJP-S 12x29
|
29
|
-
|
-
|
12,0
|
|
пакет
|
|
|
Дюбель MFJ-S 12x39
|
39
|
|
|
|
|
|
|
Инструменты
|
|
|
Миксер
|
-
|
-
|
-
|
-
|
0,410
|
шт.
|
|
|
|
-
|
-
|
-
|
-
|
58,000
|
шт.
|
|
|
|
-
|
-
|
-
|
-
|
2,600
|
шт.
|
|
|
Ручки для переноски гипсокартонных (гипсоволокнистых) листов
|
|
|
|
|
|
шт.
|
|
|
Зубчатый резак для полос ГКЛ шириной до 120 мм
|
-
|
-
|
-
|
-
|
0,100
|
шт.
|
|
|
Нож складной для резки и обработки ГКЛ
|
|
|
|
|
0,090
|
шт.
|
|
|
Нож с выдвижным лезвием для резки ГКЛ
|
|
|
|
|
0,080
|
шт.
|
|
|
Нож для резки ГВЛ
|
|
|
|
|
0,085
|
шт.
|
|
|
Рубанок обдирочный
|
250
|
-
|
-
|
-
|
0,540
|
шт.
|
|
|
Запасная рабочая часть для рубанка обдирочного
|
250
|
-
|
-
|
-
|
0,040
|
шт.
|
|
|
Рубанок косой для обрезки кромок ГКЛ под углом 45°
|
-
|
-
|
-
|
-
|
0,920
|
шт.
|
|
|
Резак для резки полос ГКЛ шириной до 630 мм
|
-
|
-
|
-
|
-
|
4,000
|
шт.
|
|
|
Рубанок кромочный (22,5°)
|
-
|
-
|
-
|
-
|
0,250
|
шт.
|
|
|
Шнуроотбойное приспособление (15 м)
|
-
|
-
|
-
|
-
|
0,260
|
шт.
|
|
|
Пистолет-инжектор для заделки швов
|
-
|
-
|
-
|
-
|
1,000
|
шт.
|
|
|
Тележка для транспортировки ГКЛ (ГВЛ)
|
-
|
-
|
-
|
-
|
21,00
|
шт.
|
|
|
|
-
|
-
|
3000
|
-
|
3,500
|
шт.
|
|
|
Насадки на шуруповерт
|
|
|
|
|
|
|
|
|
2/25
|
25
|
-
|
-
|
-
|
0,050
|
пакет
|
|
|
2/50
|
50
|
-
|
-
|
-
|
0,120
|
пакет
|
|
|
2/110
|
110
|
-
|
-
|
-
|
0,025
|
шт.
|
|
|
|
-
|
-
|
-
|
-
|
0,5
|
шт.
|
|
|
Электрический шуруповерт
|
-
|
-
|
-
|
-
|
1,460
|
шт.
|
|
|
Ремень для чехла и фартука
|
-
|
-
|
-
|
-
|
0,185
|
шт.
|
|
|
Чехол электрического шуруповерта
|
-
|
-
|
-
|
-
|
0,120
|
шт.
|
|
|
Фартук для шурупов и инструмента
|
-
|
-
|
-
|
-
|
0,265
|
шт.
|
|
|
Пилка для проделывания отверстий
|
-
|
-
|
-
|
-
|
0,075
|
шт.
|
|
|
Пилка для ГКЛ
|
-
|
-
|
-
|
-
|
0,100
|
шт.
|
|
|
Циклическая пила для электророзеток:  120 мм
|
-
|
-
|
-
|
-
|
0,250
|
шт
|
|
|
Циклическая пила для электророзеток:  60 мм,  67 мм,  74 мм
|
-
|
-
|
-
|
-
|
0,210
|
шт.
|
|
|
Циклическая пила для электророзеток:  72 мм,  80 мм,  95 мм
|
-
|
-
|
-
|
-
|
0,330
|
шт.
|
|
|
Шпатель для шпаклевания в труднодоступных местах
|
-
|
180
|
-
|
-
|
0,225
|
шт.
|
|
|
Корыто для шпаклевочного раствора
|
-
|
-
|
-
|
-
|
0,630
|
шт.
|
|
|
Отвертка-шпатель шириной 15 см
|
-
|
152
|
-
|
-
|
0,120
|
шт.
|
|
|
Шпатель для шпаклевки:
|
|
|
|
|
|
|
|
|
шириной 20 см
|
-
|
200
|
-
|
-
|
0,200
|
шт.
|
|
|
шириной 25 см
|
|
250
|
|
|
0,220
|
|
|
|
шириной 30 см
|
|
300
|
|
|
0,260
|
|
|
|
Отделочный шпатель
|
300
|
115
|
-
|
-
|
0,395
|
шт.
|
|
|
Шпатель для внутренних углов
|
-
|
-
|
-
|
-
|
0,185
|
шт.
|
|
|
Шпатель для внешних углов
|
-
|
-
|
-
|
-
|
0,210
|
шт.
|
|
|
Мастерок шириной 8 см
|
-
|
-
|
-
|
-
|
0,175
|
шт.
|
|
|
Ручное шлифовальное приспособление
|
240
|
80
|
-
|
-
|
0,400
|
шт.
|
|
|
Металлическая затирка с деревянной ручкой
|
240
|
80
|
-
|
-
|
0,970
|
шт.
|
|
|
Съемная сетка к ручному шлифовальному приспособлению
|
-
|
-
|
-
|
-
|
0,200
|
пакет
|
|
|
|
|
|
|
|
|
|
|
|
|
________________
* Брак оригинала. - Примечание .
1.045.9-2.00.1-П1
ПРИЛОЖЕНИЕ 2
Указания по оформлению проектной документации при применении подвесных потолков систем КНАУФ
1. В ведомости отделки помещений (в графе Потолки) указывается серия и тип подвесного потолка (пример см. ниже).
2. На фрагментах подвесного потолка при наличии проемов или встроенных люков указываются габариты проемов и типы люков.
3. В проектах разрабатываются только специфические для данного проекта детали и узлы, решение которых не предусмотрено в типовой серии.
4. При креплении на подвесной потолок навесного оборудования и различных предметов интерьера необходимо соблюдать все требования, изложенные в разделе 6 пояснительной записки (1.045.9-2.00.1-ПЗ).
5. В случае применения сложных потолков П19 (архитектурно-декоративных) разрабатывается специальный проект с детальной проработкой узлов, привязкой всех точек крепления инженерного оборудования, предметов интерьера и подсчетом расходов материала.
6. В связи с особенностями монтажа подвесных потолков отверстия для пропуска коммуникаций на архитектурных планах в проектах указывать не следует. В соответствующих разделах проекта необходимо предусмотреть выполнение всех требований, изложенных в разделе 5 (1.045.9-2.00.1-ПЗ).
7. При выполнении требований раздела 5 серии 1.045.9-2.00.1-ПЗ, а также при выполнении деформационных швов и других специальных узлов учитывается дополнительный расход материалов на устройство подвесного потолка.
8. Выбор типа подвесного потолка производить с учетом требований раздела 1.1 (1.045.9-2.00.1-ПЗ) и таблиц 23, 24.
Пример:
Ведомость отделки помещений
|
Наиме-
нование или номер помещения
|
Вид отделки элементов интерьеров
|
Приме-
чание
|
|
|
Потолок
|
Пло-
щадь, м
|
Стены или перегородки
|
Пло-
щадь, м
|
Колонны
|
Пло-
щадь, м
|
|
|
Кабинет
|
Подвесной потолок П112 серия 1.045.9-2.00.1-4
|
25,5
|
Высоко-
качественная штукатурка
|
62,0
|
Шпаклевка с окраской
|
4,8
|
|
|
Кабинет
|
Подвесной потолок П113 серия 1.045.9-2.00.1-5
|
16,3
|
Высоко-
качественная штукатурка
|
48,2
|
Шпаклевка с окраской
|
7,2
|
|
|
Холл
|
Подвесной потолок П127 серия 1.045.9-2.00.1-6
|
21,0
|
Штукатурка с покраской
|
55,2
|
-
|
-
|
|
Материал предоставлен:
ООО КНАУФ МАРКЕТИНГ САНКТ-ПЕТЕРБУРГ
|
-
-
