3.1. рабочее оборудование

При реконструкции зданий, когда необходимо разрушить междуэтажные перекрытия, стены и перегородки или снять с них отделочный слой, не подвергая при этом риску жизнь рабочих, находит применение специальный экскаватор фирмы Mitsui (Япония) с инструментом гидростатического действия (рис.11), монтируемым на конце рукояти. Инструмент - гидравлический домкрат состоит из соединенных последовательно двух гидроцилиндров, штоки которых, направленные в противоположные стороны, заканчиваются опорной плитой площадью 2745 см3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ и разрушающим прямолинейным бруском, связанными со штоками через шаровые соединения.

  3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

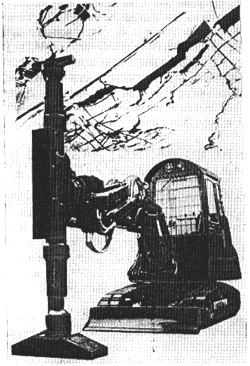

Рис.11. Рабочее оборудование - домкрат для разрушения перекрытий фирмы Mitsui (Япония)

  При установке домкрата враспор между полом и потолком, перегородками и др. и подаче в поршневые полости гидроцилиндров рабочей жидкости осуществляется вдавливание разрушающего бруска в материал сооружения с силой до 1600 кН. В результате материал дает трещины, обрушается, а в железобетоне обнажается арматура. Меняя положение домкрата с помощью рабочего оборудования, путем поворота платформы или переезда машины добиваются необходимой степени разрушения.

 Возможность изменения ориентации домкрата в пространстве обеспечивается благодаря креплению его центральной части через специальный механизм ротации к рукояти и к приводному гидроцилиндру. Гидроцилиндр изменяет наклон домкрата в плоскости действия рабочего оборудования. Механизм ротации, выполненный в виде шестерни-рейки, позволяет повернуть домкрат на ±180° в плоскости, перпендикулярной действию рабочего оборудования.

  Кабина и капоты экскаватора защищены от ударов разрушаемого материала и попадания пыли. Дизель имеет воздушный фильтр масляной очистки, что увеличивает ресурс его работы.

  Для подборки разрушенного материала спереди гусеничной тележки установлен бульдозерный отвал.

  Небольшие масса и габариты машины позволяют подавать ее с помощью стрелового крана в помещения, находящиеся на значительной высоте.

  Габаритные размеры экскаватора с рабочим органом - домкратом даны на рис.12.

  3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

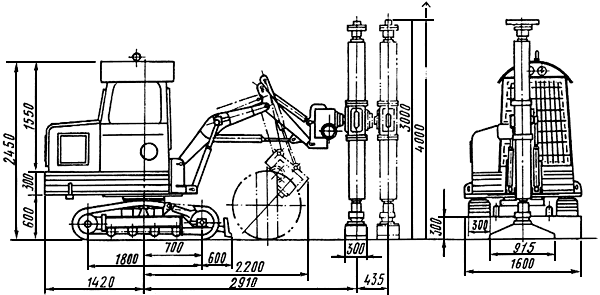

Рис.12. Габаритные размеры экскаватора с оборудованием домкрата для разрушения перекрытий фирмы Mitsui (Япония)

  Техническая характеристика экскаватора с оборудованием гидравлического домкрата фирмы Mitsui (Япония)

Мощность двигателя, кВт (частота вращения, мин3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ)

34,6 (2800)

Наибольшее усилие (кН) и удельное давление (МПа) гидроцилиндров домкрата

1600 и 70

Наибольший ход штоков гидроцилиндров, мм

1000

Частота вращения домкрата, рад/мин

1,5

Время, с:

опускания домкрата

20

выдвижения домкрата

75

Удельное давление экскаватора на грунт, МПа

0,042

Наибольшая скорость передвижения, км/ч

1,4

Преодолеваемый уклон пути, град

30

Масса, т:

домкрата

1,6

экскаватора без рабочего оборудования

4,85

Фирмой Krinke und 3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ(ФРГ) разработаны различные виды оборудования к неполноповоротному экскаватору, которое позволяет осуществлять содержание кюветов дорог, оросительных и мелиоративных каналов. На рис.13 показан экскаватор с двумя навешенными сзади и сбоку установками, имеющими рабочий орган - косилку роторного типа.

  3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

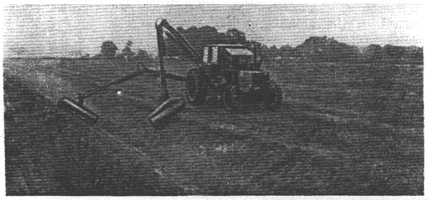

Рис.13. Экскаватор с двойным рабочим оборудованием на зачистке откосов фирмы Krinke und 3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ(ФРГ)

  В качестве рабочих органов могут быть использованы двухножевой режущий механизм, грабли, измельчитель, круглая пила, ковш-косилка, двухчелюстной грейферный ковш. Производительность составляет для косилки и грабель 63.1. РАБОЧЕЕ ОБОРУДОВАНИЕ8 км/ч, для измельчителя - 33.1. РАБОЧЕЕ ОБОРУДОВАНИЕ5 км/ч, ковша-косилки - около 120 м/ч.

  Значительно облегчает сооружение вертикальных колодцев оборудование, разработанное институтом технологии и механизации строительной академии ГДР, LBA-7/1 (7/2).

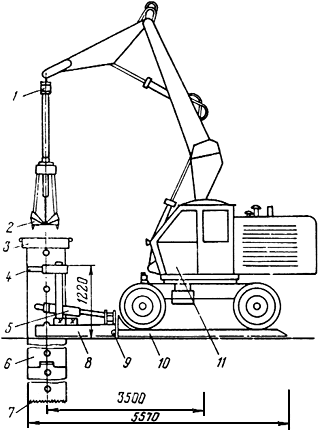

  Оборудование (рис.14) работает в комплексе с гидравлическим экскаватором 11, снабженным круглым грейфером 2. Грейфер крепится на рукояти с помощью грейферной подвески 1. Экскаватор устанавливается на специальной площадке 10, к ее торцу через шарнир 9 прикрепляется подковообразная рама 8 с механизмами. На место сооружения колодца экскаватором подаются круглые стальные кольца 7 и 6, первое из которых имеет зубья в торце. На боковых поверхностях колец имеются отверстия с определенным шагом и замки для фиксации соседних колец. После установки первого кольца оно фиксируется верхней направляющей 4, а сверху на него кладется груз 3. В боковые отверстия вставляются пальцы рычага 5, который одним концом прикреплен к цилиндру-осциллятору.

  3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

Рис.14. Оборудование для рытья колодцев (ГДР)

  Цилиндр шлангами подсоединен к гидроприводу экскаватора и при включении машинистом специального клапана-распределителя совершает возвратно-поступательные движения, заставляя поворачиваться кольцо в одну или другую сторону. Совместное действие осцилляции и веса груза заглубляет кольцо в грунт. По мере заглубления колец число их увеличивается до необходимой глубины проходки, а грунт удаляется грейфером.

 Техническая характеристика оборудования LBA-7/1 (7/2)

Глубина бурения, м

6 (8,5)

Диаметр бурения, мм

820 (1020)

Момент осцилляции, кН·м

80 (170)

Частота осцилляции, с3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

0,17 (0,17)

Усилие выпрессовки, кН

200 (100)

Масса обсадного оборудования, т

1,5 (2,2)

Эксплуатационная масса всего комплекта с экскаватором, т

10 (11)

 Выемка грунта с большой глубины, очистка глубоких водоемов, подача вынутого грунта на значительные расстояния от места работы обычно выполняются экскаваторами с оборудованием драглайна. Фирма Priestman (Великобритания) разработала и выпускает по патенту N 8529310 гамму гидравлических экскаваторов (рис.15), имеющих жесткую шарнирно сочлененную схему рабочего оборудования с увеличенными кинематическими параметрами и способных конкурировать с драглайнами.

  3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

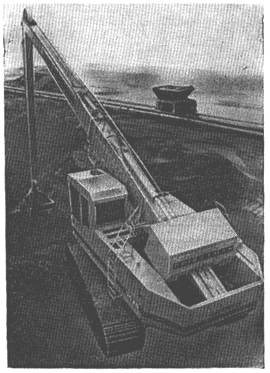

Рис.15. Оборудование с увеличенными рабочими параметрами фирмы Priestman (Великобритания)

  Особенностью кинематики этих машин является то, что привод механизма поворота рукояти осуществляется канатной системой. На верхнем конце рукояти - выше оси ее крепления к стреле жестко установлены два полублока. На верхней полке прямолинейной стрелы размещаются гидроцилиндр и скользящий по стреле груз-противовес. Гильза гидроцилиндра закреплена на стреле, а шток на противовесе. К противовесу присоединены два троса, другие концы которых крепятся на полублоках рукояти. При выдвижении штока цилиндра происходит одновременный подъем рукояти (увеличение радиуса действия ковша) и перемещение противовеса в противоположную от оси пяты стрелы сторону. Этим достигается частичное уравновешивание рабочего оборудования и улучшение устойчивости машины от опрокидывания.

  Наполнение ковша экскаватора производится обычным способом с помощью гидроцилиндра, расположенного в нижней части рукояти и соединенного с ней через шарнирный шестизвенник. Для подтягивания рукояти и наполнения ковша ее поворотом на нижней части стрелы имеется гидравлическая лебедка, связанная канатом непосредственно с нижней частью рукояти возле оси крепления ковша (подобие тягового каната драглайна).

  Жесткое оборудование описанного типа позволяет довольно точно и быстро осуществлять установку ковша в заданное положение либо в забое, либо над приемным бункером, кузовом самосвала.

 Технические характеристики экскаваторов фирмы Priestman (Великобритания)

VC15 с прямой стрелой

VC15 с изогнутой стрелой

VC20/15

VС20/20

Мощность двигателя, кВт

82

82

100

100

Номинальная вместимость ковша, м3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

0,6

0,6

1,3

0,8

Глубина копания, м

6

9

6

8,5

Радиус копания, м

15

15,5

15,5

20

Наибольшая грузоподъемность на полном вылете, т

1,4

1,4

2,5

1,6

Удельное давление на грунт, МПа

0,03

0,03

0,038

0,039

Усилие в тяговом канате, кН

37

37

73

73

Скорость тягового каната, м/мин

47

47

48

48

Частота вращения поворотной части, мин3.1. РАБОЧЕЕ ОБОРУДОВАНИЕ

5

5

5,1

5,1

Скорость передвижения, км/ч

0-2,8

0-2,8

0-3

0-3

Эксплуатационная масса, т

20,75

20,75

28,75

29,25

 Рабочие органы гидравлических экскаваторов для специальных видов работ можно условно разделить на рабочие органы непрерывного и циклического действия.
