Микроэкскаваторы (табл.1) характеризуются небольшой массой (до 1000 кг), минимальными габаритами (ширина их не превышает 1 м), а также простотой перебазировки (транспортировка осуществляется на прицепе к легковому автомобилю или в кузове небольшого грузового автомобиля). Емкость их ковша составляет 0,02-0,03 м при ширине ковша 200-450 мм, а глубина копания в среднем - 2 м. Благодаря таким показателям они нашли применение на рассредоточенных объектах с малыми объемами земляных работ, где использование более крупных машин невозможно или нерентабельно, а также в стесненных и труднодоступных местах: внутри зданий и сооружений, в подвалах и т.п.

  Таблица 1

 Краткие технические характеристики микроэкскаваторов

________________

 * Ширина при выдвинутых опорах.

   Микроэкскаваторы бывают как полноповоротными, так и неполноповоротными.   Пионером в области создания таких машин считают английскую фирму Westcon Equipment, которая выпустила свою первую модель Powerfab 125W (рис.1) в 1981 году. Этот экскаватор состоит из одноосной неприводной ходовой части с тремя выносными опорами, силовой установки, гидросистемы, рабочего оборудования обратной лопаты (или гидромолота) и рабочего места машиниста.

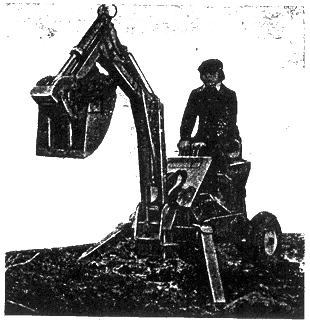

Рис.1. Микроэкскаватор Powerfab 125W (Англия)

 Ходовое устройство включает в себя раму коробчатого сечения, в передней ее части установлены две жесткие выносные опоры с вертикальными осями. Поворот опор осуществляется вручную. Третья выносная опора имеет горизонтальную ось и управляется гидроцилиндром. Башмаки опор снабжены грунтозацепами. На задней части рамы установлены колеса для транспортировки экскаватора на прицепе, они также используются при передвижении машины на стройплощадке. Между передними опорами на раме шарнирно смонтирована поворотная колонка, на которой крепят рабочее оборудование обратной лопаты. Поворотная колонка поворачивается гидроцилиндром, установленным с левой стороны рамы, Угол поворота рабочего оборудования в плане составляет 125°.

  На раме размещены силовая установка (бензиновый двигатель мощностью 3,68 кВт с воздушным охлаждением) и составные часта гидропривода и системы управления. По заказу может быть применен дизельный двигатель большей мощности (8,83 кВт).

  В гидропривод входят пять гидроцилиндров одинакового исполнения (поставляется также один запасной гидроцилиндр). Силовая установка и элементы гидропривода закрыты защитным капотом, который одновременно служит рабочим местом машиниста - имеет сиденье и по бокам ступеньки. В средней части капота расположены рычаги управления. Капот с сиденьем откидывается назад, открывая доступ к агрегатам для технического обслуживания.

  По стройплощадке и в забое экскаватор передвигается путем подтягивания опорной тележки с опорой к рабочему оборудованию при убранных выносных опорах.

  Малые размеры экскаватора позволяют использовать его в стесненных условиях городского хозяйства, а его рабочие параметры обеспечивают разработку грунта с погрузкой в небольшое транспортное средство.

  Привод гидромолота может осуществляться от силовой установки экскаватора или от автономной силовой установки.

  Гидравлический микроэкскаватор Powerfab 360W, выпущенный фирмой Westcon Equipment, является полноповоротной машиной, имеющей опорную тележку с выносными опорами и несамоходной одноосной базовой частью. На поворотной платформе, на роликовом поворотном круге, установлены стрела с рукоятью и ковшом. Там же расположены силовой агрегат, узлы гидросистемы и сиденье машиниста. Частота вращения поворотной платформы составляет 0,1 с. Бензиновый двигатель мощностью 5 кВт приводит в действие гидронасос, обеспечивающий поток 16 дм/мин при давлении 18,3 МПа. Экскаватор может выпускаться с дизельным двигателем или трехфазным электродвигателем.

  Расположенные спереди и сзади гидравлические выдвижные опоры управляются отдельно, что обеспечивает горизонтальное положение экскаватора при работе на неровной местности.

  Ходовая часть микроэкскаватора японский фирмы Kaho Manufacturing CO., Ltd. содержит привод хода и представляет собой раму с четырьмя колесами на пневмошинах, на которых закреплены поперечные грунтозацепы. Это увеличивает проходимость машины и позволяет ей преодолевать подъемы до 30°. Перебазировка микроэкскаваторов с площадки на площадку часто производится на прицепе к небольшому автомобилю. В этом случае иногда используют дополнительную подкатную ось.

  Интересное конструктивное решение воплощено в микроэкскаваторе Topi Motorshovel финской фирмы Satahydro Oy. Эта машина содержит только одну выносную опору без привода. Ось колес может перемещаться вдоль продольной оси машины. При копании для увеличения устойчивости ось колес перемещают в заднее крайнее положение, а при транспортировке на прицепе подкатывают под центр тяжести экскаватора.

  В конструкцию микроэкскаватора Talpino (Италия) входят рама, на которой установлен дизельный двигатель мощностью 3,7 кВт, гидронасос с подачей 4,2 дм/мин и давлением 10 МПа, гидрораспределители, бак для рабочей жидкости емкостью 10 дм. В передней части рамы установлены поворотная колонка и выносные опоры. На задней части рамы выполнена откидная площадка, служащая третьей опорой, а также рабочим местом машиниста. Привод этой площадки гидравлический. Машинист управляет экскаватором, стоя на площадке и используя свою массу в качестве удерживающего фактора для обеспечения устойчивости машины.

  Для транспортировки микроэкскаватора предусмотрены два колеса, установленных на раме между опорами и откидной площадкой, а также две рукоятки, с помощью которых машинист толкает экскаватор вперед.

  На поворотной колонке смонтировано шарнирно сочлененное рабочее оборудование обратной лопаты. В нижней части колонки выполнен кронштейн, расположенный горизонтально под рамой экскаватора. На нем крепится гидроцилиндр стрелы, который также расположен горизонтально. При такой компоновке масса кронштейна и гидроцилиндра привода стрелы используется в качестве противовеса. Привод поворотной колонки рычажный, от одного гидроцилиндра. Угол поворота составляет 120°. Масса микроэкскаватора составляет всего 150 кг, глубина копания - 1,1 м, емкость ковша - 7-16 дм при его ширине 150-300 мм, усилие резания - 550кг. В максимально сложенном состоянии размеры микроэкскаватора Talpino составляют 1300х700х1300 мм.

  В качестве силовой установки в микроэкскаваторах используют карбюраторные и дизельные двигатели.

  В настоящее время прослеживается тенденция выпуска микроэкскаваторов как полноповоротных машин и сохранения существующей бесприводной схемы механизма передвижения. Проводятся работы по улучшению эргономических показателей (в первую очередь снижению уровня вибрации на сиденье машиниста). Большое внимание уделяется повышению безопасности путем увеличения устойчивости и создания пассивных защитных устройств (дуги безопасности).
