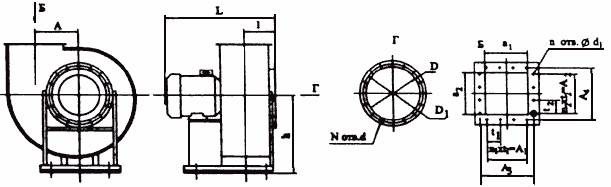

Габаритные и присоединительные размеры |
|

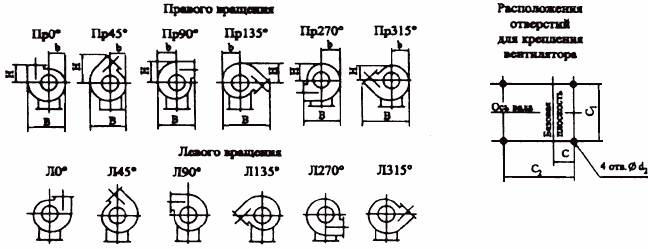

ПОЛОЖЕНИЯ КОРПУСА ВЕНТИЛЯТОРА
|
Венти-
лятор
|
Размеры, мм
|
N
|
n
|
n
|
|
|
h
|
I
|
|
А
|
D
|
D1
|
d
|
d1
|
d2
|
а1
|
а2
|
А1
|
А2
|
A3
|
А4
|
t1
|
t2
|
С
|
С1
|
С2
|
|
|
|
|
ВР-86-77-2,5
|
320
|
140
|
493
|
162
|
252
|
280
|
8,5x14
|
7
|
12
|
175
|
175
|
100
|
100
|
205
|
205
|
100
|
100
|
35
|
220
|
300
|
8
|
8
|
1
|
|
ВР-86-77-3,15
|
410
|
162
|
552
|
205
|
318
|
345
|
8,5x14
|
7
|
12
|
221
|
221
|
200
|
200
|
255
|
255
|
100
|
100
|
84
|
220
|
400
|
8
|
12
|
2
|
|
ВР-86-77-4
|
520
|
192
|
695
|
260
|
403
|
430
|
8,5x14
|
7
|
12
|
280
|
280
|
200
|
200
|
310
|
310
|
100
|
100
|
114
|
290
|
500
|
8
|
12
|
2
|
|
ВР-86-77-5
|
650
|
252
|
740
|
324
|
510
|
530
|
7x14
|
7
|
15
|
350
|
350
|
300
|
300
|
380
|
380
|
100
|
100
|
104
|
410
|
480
|
16
|
16
|
3
|
|
ВР-86-77-6,3
|
720
|
308
|
1000
|
410
|
640
|
660
|
7x14
|
7
|
15
|
441
|
441
|
400
|
400
|
470
|
470
|
100
|
100
|
125
|
460
|
520
|
16
|
20
|
4
|
|
ВР-86-77-8
|
905
|
378
|
1170
|
520
|
820
|
850
|
7x14
|
11
|
15
|
560
|
560
|
600
|
600
|
600
|
600
|
150
|
150
|
135
|
606
|
600
|
16
|
16
|
4
|
|
|
Пр0°, Л0°
|
Пр45°, Л45°
|
Пр90°, Л90°
|
Пр135°, Л135°
|
Пр270°, Л270°
|
Пр315°, Л315°
|
|
|
В
|
b
|
Н
|
В
|
b
|
Н
|
В
|
b
|
Н
|
В
|
b
|
Н
|
В
|
b
|
Н
|
В
|
b
|
Н
|
|
ВР-86-77-2,5
|
465
|
189
|
198
|
408
|
173
|
335
|
417
|
220
|
276
|
535
|
204
|
235
|
417
|
219
|
189
|
539
|
204
|
173
|
|
ВР-86-77-3,15
|
580
|
238
|
239
|
515
|
218
|
413
|
516
|
277
|
342
|
670
|
258
|
297
|
516
|
277
|
238
|
670
|
258
|
218
|
|
ВР-86-77-4
|
728
|
301
|
291
|
648
|
273
|
500
|
642
|
351
|
428
|
856
|
322
|
376
|
642
|
351
|
301
|
856
|
322
|
273
|
|
ВР-86-77-5
|
915
|
389
|
340
|
940
|
357
|
612
|
790
|
454
|
526
|
1032
|
420
|
482
|
790
|
454
|
389
|
1032
|
420
|
357
|
|
ВР-86-77-6,3
|
1143
|
487
|
420
|
1052
|
447
|
760
|
985
|
564
|
656
|
1286
|
526
|
605
|
985
|
564
|
487
|
1286
|
526
|
447
|
|
ВР-86-77-8
|
1450
|
614
|
533
|
1328
|
564
|
965
|
1247
|
714
|
836
|
1629
|
664
|
764
|
1247
|
714
|
614
|
1629
|
664
|
564
|
и сверен по:
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
|
|
