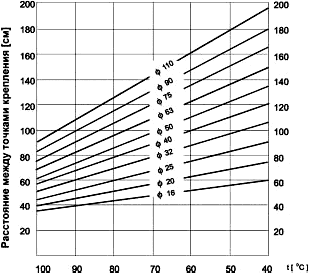

При открытой прокладке трубопроводов необходимо размещать точки крепления на стенах на расстояниях, согласно ниже приведенному рисунку.

Внимание: муфтовые компенсаторы монтируются только на трубопроводах диаметра 20-110 мм.

Трубы, прокладываемые в строительных конструкциях, должны иметь свободу для тепловых перемещений, что можно достигнуть, используя изоляционные материалы типа пенки, минеральной ваты или путем обмотки гофрированной бумагой.

Толщина изоляции на длине пружинистого плеча а (см. принципы компенсации) должна, по меньшей мере, равняться удлинению , на которое это плечо перемещается. Это показано на рисунке ниже:

 Рис.174

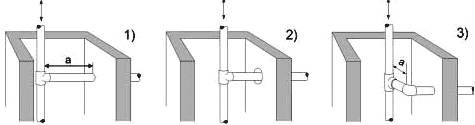

В случае стояков, проложенных в шахтах, ответвления не должны ограничивать перемещения стояков. Это условие может быть выполнено при прокладке стояка в шахте (1), через соответственно подобранную защитную трубу на ответвлении (2) или при использовании компенсирующих плеч (1) и (3) в соответствии с рисунком ниже.

 Рис.175
