Регулирование вентилями, вмонтированными в распределитель подпольного отопления, позволяет:

- выравнивать сопротивления потоку через отдельные контура нижними вентилями (обратный распределитель).

1. Подающий распределитель с запорными вентилями, приспособленными для работы с сервомоторами и термостатами.

2. Обратный распределитель с запорно-регулирующими вентилями, служащими для выравнивания сопротивлений потока через отдельные контура

Распределитель должен быть оснащен ручным воздуховыпускным клапаном, вкрученным в пробки G1, или тройником с автоматическим воздуховыпускным клапаном и спускным вентилем, вмонтированным в верхний коллектор распределителя.

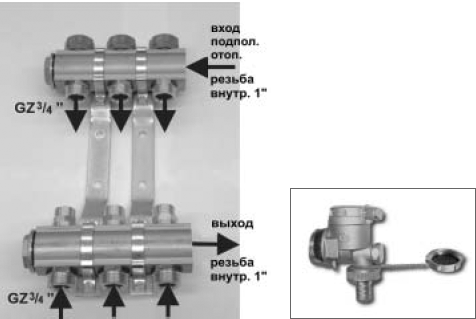

 Рис.152. Конструкция распределителя для подпольного отопления

Распределители устанавливаются в наружных или встраиваемых шкафчиках, которые придают эстетичный вид оборудованию и обеспечивают защиту от несанкционированного доступа.

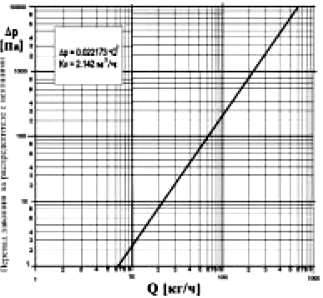

 Характеристика запорного вентиля в распределителе для подпольного отопления (в верхнем коллекторе) фирмы KAN

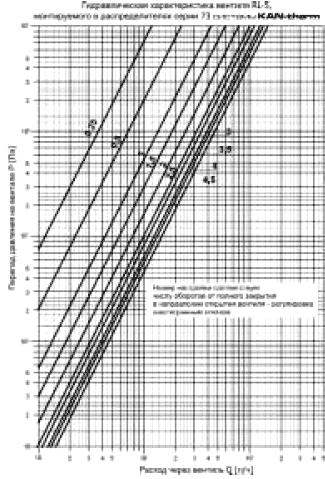

 Характеристика запорно-регулирующего вентиля в распределителе для подпольного отопления (в нижнем коллекторе) фирмы KAN

Для вентиля с предварительной регулировкой в распределителе подпольного отопления номер настройки соответствует количеству выполненных поворотов на вентиле от полного закрытия в направлении открытия (Рис.154b).

- регулирование температуры в помещении термостатом, подключенным к электрическому сервомотору, вмонтированному в верхний вентиль (подающего распределителя Рис.154а) греющего контура.

1. Сервомотор электрический.

2. Конусные соединители для труб.

3. Распределитель n-отводный для подпольного отопления.

4. Термостат комнатный.

 Рис.153. Регулирование греющего контура в зависимости от температуры в помещении

 Рис.154а. Электрический сервомотор установлен на запорном вентиле, вмонтированном на подающем коллекторе распределителя

 Рис.154b. Способ выполнения предварительной настройки на запорно-регулирующем вентиле, вмонтированном на обратном коллекторе распределителя
