Параметрыподпольного отопления:

- 55 °С/45 °С,

- 50 °С/40 °С,

- 45 °С/35 °С.

В случае функционирования совместно с радиаторным отоплением, работающим с более высокими параметрами, применяются смесительные системы, понижающие температуру теплоносителя на подаче подпольного отопления.

8.4.1. Центральные смесительные системы

ОК - конвективное отопление

 ОР - подпольное отопление

 Р - насос

 ZT - вентиль термостатический

 ZTR - вентиль термостатический трехходовой

 Z - вентиль обходной

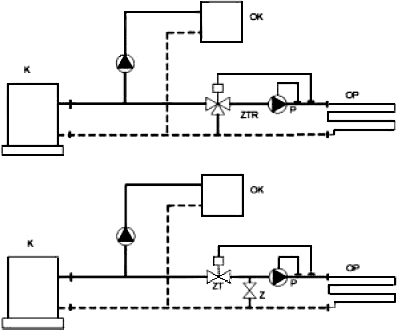

Рис.145. Смесительные системы, понижающие параметры теплоносителя

В рамках центральных смесительных систем можно выделить:

- системы с полуавтоматическим управлением (фиксация диапазона регулирования температуры).

 Рис.146. Схема смесительной системы с полуавтоматическим регулированием:

ОК - конвективное отопление

ОР - подпольное отопление

Р - насос

ZT - термостатический вентиль

ZTR - четырехходовой вентиль.

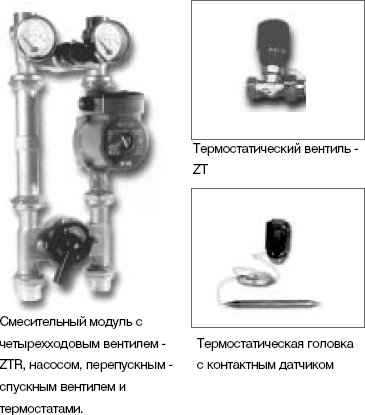

Рис.147. Смеситель для подпольного отопления с термостатическим вентилем с дистанционным управлением применяется для полуавтоматического регулирования

 Рис.148. Группа Gruwi-Block, как и смесительный модуль с четырехходовым вентилем, через соответствующее оснащение может реализовывать автоматическое или полуавтоматическое регулирование

- системы с автоматическим регулированием в зависимости от наружной температуры (управление сервомотором SM4 можно реализовать через регулятор, установленный на котле, или через погодный регулятор)

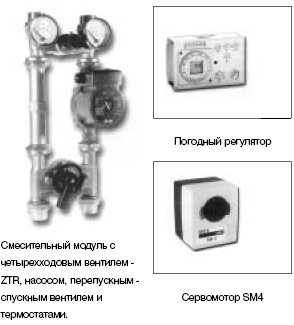

Рис.149. Смесительный модуль для подпольного отопления, оснащенный сервомотором SM4, подсоединен к погодному регулятору, реализует автоматическое регулирование

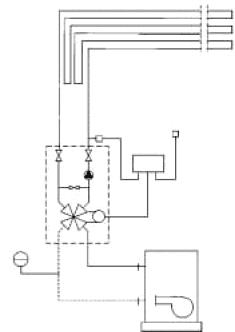

 Рис.150. Система с погодным регулятором и четырехходовым вентилем

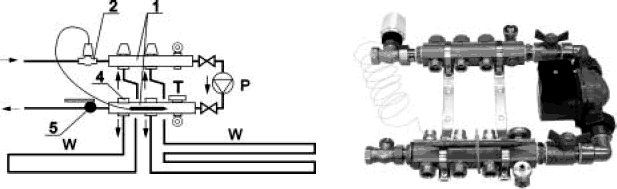

8.4.2. Местные смесительные системы, сблокированные с распределителем подпольного отопления

1. распределитель с запорными и регулирующими вентилями

2. термостатический вентиль с головкой с контактным датчиком

3. запорно-регулирующие вентили, вмонтированные в распределитель, служат для гидравлического выравнивания контуров

4. регулирующий вентиль с предварительной настройкой служит для установки степени смешения воды и температуры подачи подпольного отопления

Р - насос.

W - греющий контур подпольного отопления.

 Рис.151. Полуавтоматическая смесительная система на распределителе для подпольного отопления
