Характеристика плинтусной разводки:

- легкий и быстрый монтаж системы отопления при реконструкции зданий,

- высокая эстетичность разводки трубопроводов за плинтусами, представленными в полной цветовой гамме,

- минимум строительных работ, проводимых без разрушения помещений.

 Рис.93. Разностороннее подключение отопительного прибора с помощью обходных фасонных изделий

6.12.1. Составные элементы плинтусной разводки

Составными элементами плинтусной разводки являются:

- плинтусы типа N и типа Т для облицовки ковровым покрытием

 Рис.94. Плинтус типа N

 Рис.95. Плинтус типа Т

- уголки наружные и внутренние типа N и Т,

  Рис.96. Уголок наружный типа N

 Рис.97. Уголок наружный типа Т

 Рис.98. Уголок внутренний типа N

 Рис.99. Уголок внутренний типа Т

- соединители для плинтусов типа N и Т

 Рис.100. Соединитель типа N

 Рис.101. Соединитель типа Т

- кронштейн для труб и плинтусов типа N и Т

 Рис.102. Кронштейны для плинтуса

- соединительные обходные фасонные изделия для подключения к прибору из-под плинтуса; заглушка применяется для подключения последнего отопительного прибора в петле

 Рис.103. Соединительные фасонные изделия

 Рис.104. Заглушка

- трубки присоединительные типа L и Z, отводы с трубками для подключения к отопительным приборам, корпус соединителя.

 Рис.105. Корпус соединителя

 Рис.106. Трубка паяная типа L

 Рис.107. Трубка типа Z

 Рис.108. Ниппель никелированный G1/2xG1/2

 Рис.109. Отвод с трубкой типа L

 Рис.110. Гайка для никелированного ниппеля

6.12.2. Монтаж плинтуса

При монтаже плинтуса необходимо выполнить следующие действия:

- кронштейны крепятся к стене на расстоянии 50 см друг от друга; для труб диаметра больше 18 мм из кронштейна необходимо вынуть ограничительный вкладыш

 Рис.111. Монтаж кронштейнов для плинтуса

 Рис.112. Демонтаж ограничительного вкладыша

- в кронштейн вложить трубы и зафиксировать с помощью его передней части

 Рис.113. Монтаж передней части кронштейна

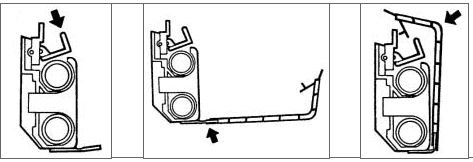

- оттянуть защелку кронштейна; насадить плинтус на нижнюю часть кронштейна; прижать плинтус к стене, что приведет к блокированию плинтуса за счет высвобождения защелки.

 Рис.114. Этапы монтажа плинтуса

6.12.3. Стандартные варианты подключения отопительных приборов в плинтусной разводке

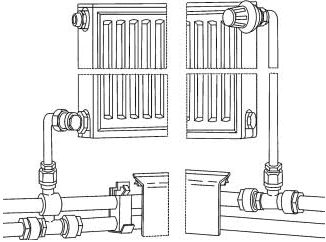

- Разностороннее (скрещенное) подключение отопительного прибора, оснащенного угловыми вентилями на подаче и на выходе с него.

 Рис.115. Схема разностороннего (скрещенного) подключения отопительного прибора

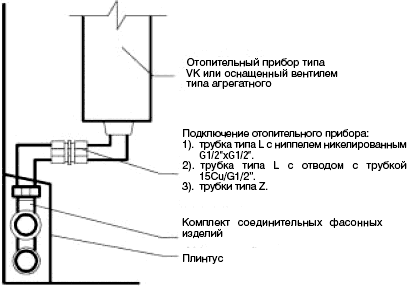

- Подключение отопительного прибора типа VK либо прибора, оснащенного вентилем типа агрегатного.

 Рис.116

6.12.4. Нестандартные варианты подключения отопительных приборов в плинтусной разводке

- Разводка под перекрытием с вертикальным расположением пары труб.

 Рис.117. Вариант 1

 Рис.118. Вариант 2

- Разводка под перекрытием с горизонтальным расположением пары труб.

 Рис.119. Вариант 1

 Рис.120. Вариант 2

Для нестандартных условий прокладки трубопроводов следует принимать в расчет необходимость заделывания труб плинтусами, изготовленными на базе столярно-строительных изделий, или гипсокартонными плитами.

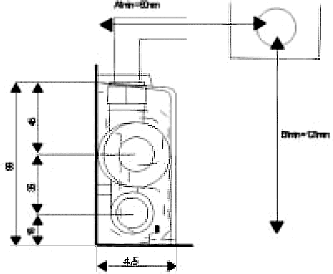

6.12.5. Требуемые монтажные расстояния от отопительного прибора до стен и пола

=60 мм

=121 мм

 Рис.121. Минимальные монтажные расстояния при разностороннем подключении отопительного прибора

 1. Отвод с трубкой 15Cu/G1/2. 2. Втулка зажимная с гайкой для трубки 15Cu. 3. Присоединительная трубка типа L.

=196 мм - с вентилем типа агрегатного. =211 мм - для приборов типа VK.

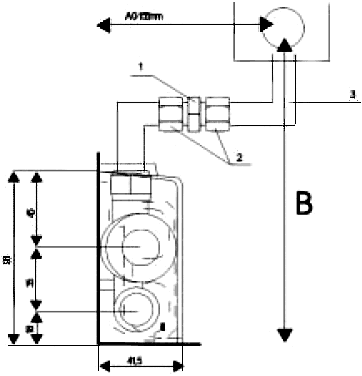

Рис.122. Подключение отопительного прибора при помощи трубок типа L и отвода с трубкой

1. Присоединительная трубка типа Z.

= 196 мм - с вентилем типа агрегатного,

= 211 мм -для приборов типа VK

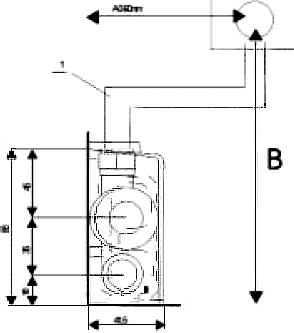

 Рис.123. Подключение отопительного прибора при помощи присоединительных трубок типа Z

1. Ниппель никелированный G1/2xG1/2

2. Втулка зажимная с гайкой для медной трубки 15

3. Присоединительная трубка типа L

=196 мм - с вентилем типа агрегатного

=211 мм - для отопительных приборов типа VK

 Рис.124. Подключение отопительного прибора при помощи трубки типа L с ниппелем

Табл.18. Ориентировочные значения монтажного расстояния от стены для отопительных приборов типа Korado с разными типами кронштейнов

 Рис.125

При применении плинтусной разводки во избежание проблем в процессе монтажа необходимо:

- проектировать и использовать отопительные приборы 22 или с большим количеством панелей,

- отопительные приборы крепить не ниже, чем 22 см над полом

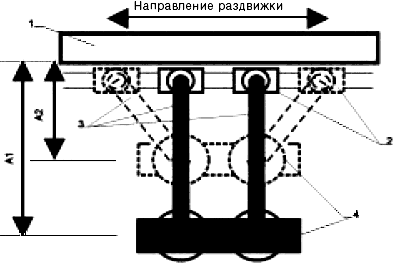

1. Стена.

2. Фасонные изделия.

3. Трубки присоединительные.

4. Нижняя часть агрегатного вентиля или выход отопительного прибора типа VK.

 Рис.126. Регулирование монтажного расстояния при помощи трубок типа Z

6.12.6. Прокладка труб в плинтусной разводке

- Фасонные изделия, крепящиеся к стене распорными дюбелями, представляют собой точки неподвижной опоры труб.

- По углам помещений необходимо применять фасонные изделия типа отвод ввиду большого радиуса изгиба труб.

- По углам помещений следует устанавливать точки неподвижной опоры в виде кронштейнов, крепящих трубы к стенам, чтобы, по возможности, предотвратить давление трубы на плинтус.

- Не следует натягивать трубы PE-RT и РЕ-Хс; нужно предоставить им возможность для свободной укладки (начальная усадка).

- С учетом диаметра проходного отверстия в обходном тройнике можно применять трубы с максимальным наружным диаметром 20 мм.
