6.11.1. Разводка распределительная и с тройниками в конструкции пола

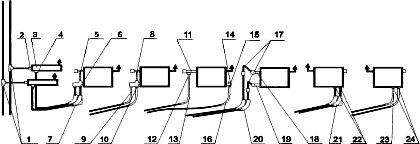

 Рис.78
1. Узел тройниковый - тройник с внутренней резьбой + три соединителя с резьбой наружной или тройник с натяжным кольцом + три кольца цельных натяжных только для труб РЕ-Хс, PE-RT или тройник с резьбой наружной + три соединителя или тройник с пресс-кольцом для труб PE-RT/AI/PE-HD.
2. Подводка к распределителю - соединитель с резьбой наружной для труб РЕ-Хс, PE-RT или ниппель + соединитель для многослойных труб PE-RT/AI/PE-HD.
3. Распределитель без вентилей (n-отводный).
4. Соединитель с резьбой наружной или конусный соединитель для труб РЕ-Хс, PE-RT или соединитель (конусный соединитель) для труб PE-RT/AI/PE-HD (в зависимости от версии распределителя).
5. Вентиль агрегатный, например, Herz или Danfoss.
6. Конусный соединитель для труб РЕ-Хс, PE-RT или соединитель (конусный соединитель) для труб PE-RT/AI/PE-HD.
7. Пластмассовое колено для подвода к отопительному прибору.
8. Вентиль агрегатный, например, Herz или Danfoss.
9. Отвод зажимный с трубкой  =300 мм + кольцо зажимное только для труб РЕ-Хс, PE-RT.
10. Конусный соединитель на медную трубку.
11. Верхняя часть агрегатного вентиля, например, Herz или Danfoss, вентиль осевой Herz, Schlosser или прямой Danfoss с соединительным отводом.
12. Обжим на медную трубку  15Cu.
13. Отвод с натяжным кольцом с трубкой  =750 мм + кольцо цельное натяжное для труб РЕ-Хс, PE-RT.
14. Вентиль обратный угловой, например, Herz.
15. Обжим на медную трубку  15Cu.
16. Отвод с натяжным кольцом с трубкой  =300 мм + кольцо цельное натяжное для труб РЕ-Хс, PE-RT.
17. Обжим на медную трубку Ж 15Cu + отвод с натяжным кольцом с трубкой Ж15 ( =300 мм) + кольцо цельное натяжное для труб РЕ-Хс, PE-RT.
18. Вентиль термостатический угловой Herz, Danfoss, Schlosser.
19. Вентиль обратный угловой.
20. Дуга - проводник трубы в пешеле.
21. Пластмассовое колено.
22. Ниппель для распределителя + конусный соединитель к трубам РЕ-Хс и PE-RT; к многослойным трубам: ниппель для распределителя + соединитель (конусный соединитель) для этих труб.
23. Отвод с натяжным кольцом с трубкой  =300 мм + кольцо цельное натяжное для труб РЕ-Хс, PE-RT.
24. Корпус соединителя + обжим на трубу  15Cu или ниппель для распределителя + конусный соединитель на медную трубку, или ниппель + втулка зажимная  15Cu + гайка для трубки  15Cu.
________________
* или соответствующие press отводы с обжимным пресс-кольцом для труб PE-RT/AI/PE-HD.
6.11.2. Разводка двухтрубная в горизонтальной петле
 Рис.79
1. Верхняя часть агрегатного вентиля Herz, Danfoss или вентиль 3-х осевой Herz, Schlosser + обжим на трубку  15Cu или термостатический вентиль JFA с отводом + ниппель + втулка зажимная  15Cu + гайка для медной трубки  15Cu для труб РЕ-Хс, PE-RT, PE-RT/AI/PE-HD.
2. Тройник с натяжным кольцом с трубкой  =750 мм + кольцо цельное натяжное (2 шт.) для труб РЕ-Хс, PE-RT.
3. Тройник с натяжным кольцом с трубкой  =300 мм + кольцо цельное натяжное (2 шт.) для труб РЕ-Хс, PE-RT.
4. Вентиль обратный угловой, например, Herz.
5. Обжим на трубку  15Cu.
6. Вентиль агрегатный Herz, Danfoss или TERMOLUX JFA.
7. Конусный соединитель на медную трубку  15Cu - G 3/4.
8. Корпус соединителя + обжим на трубку  15Cu или ниппель для распределителя + конусный соединитель на медную трубку или ниппель + втулка зажимная  15Cu + гайка для медной трубки  15Cu.
9. Отвод с натяжным кольцом с трубкой  =750 мм + кольцо цельное натяжное для труб РЕ-Хс, PE-RT.
10. Отвод с натяжным кольцом с трубкой  =300 мм + кольцо цельное натяжное для труб РЕ-Хс, PE-RT.
________________
* или соответствующие фасонные изделия с обжимным пресс-кольцом для труб PE-RT/AI/PE-HD.
6.11.3. Разводка однотрубная в горизонтальной петле
 Рис.80
1. Вентиль агрегатный для однотрубной системы Herz или Danfoss RTD-KE.
2. Конусный соединитель для труб РЕ-Хс, PE-RT или соединитель для труб PE-RT/AI/PE-HD.
3. Пластмассовое колено для подвода к отопительному прибору.
4. Конусный соединитель на медную трубку  15Cu - G 3/4.
5. Отвод с натяжным кольцом с трубкой  =300 мм + кольцо цельное натяжное для труб РЕ-Хс, PE-RT.
6. Узел подключения для однотрубной системы, например, Herz 3000.
________________
* или соответствующие фасонные изделия с обжимным пресс-кольцом для труб PE-RT/AI/PE-HD.
6.11.4. Разводка в горизонтальной петле в полу - стене, с выходами со стены
Эта схема разводки дает возможность применить свинчиваемые соединения и выполнить прокладку трубопроводов в горизонтальной петле без замоноличивания соединений в конструкции пола, благодаря специальным фасонным изделиям серии 9016.ххх, которые соединяются с конусными соединителями для труб РЕ-Хс и PE-RT, а также соединителями для труб PE-RT/AI/PE-HD:
 Рис.81. Тройник обходной настенный - элемент никелированный
 Рис.82. Отвод настенный - элемент никелированный
 Рис.83. Фасонное изделие настенное, верхнее - элемент никелированный
 Рис.84. Фасонное изделие настенное, нижнее - элемент никелированный
Примеры подключения отопительных приборов со стены с применением фасонных изделий серии 9016.ххх

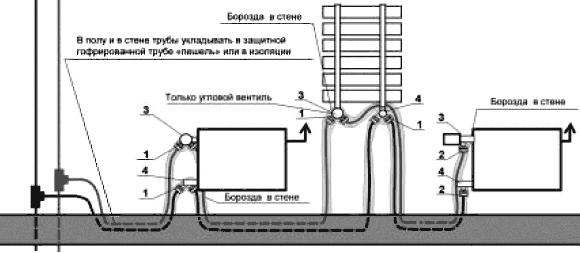

 Рис.85
1. Тройник обходной настенный 2хG3/4.
2. Отвод настенный G3/4  15Cu.
3. Вентиль термостатический угловой или осевой Herz, Danfoss, Schlosser + обжим на медную трубку  15Cu.
4. Вентиль обратный угловой Herz без предварительной настройки + обжим на медную трубку  15Cu.
Подключение отопительных приборов типа VK при помощи фасонных изделий серии 9016.

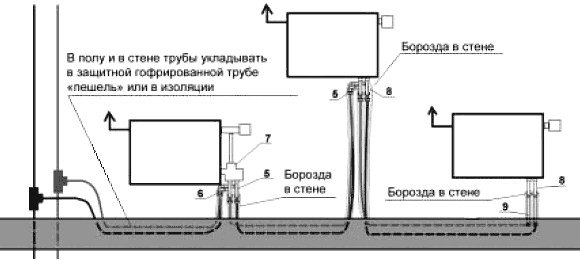

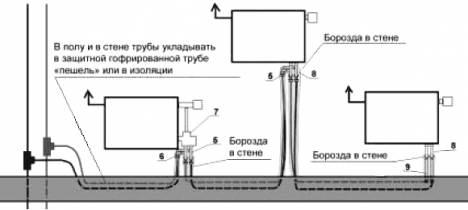

 Рис.86
5. Фасонное изделие настенное обходное, верхнее G3/4 + фасонное изделие настенное обходное, нижнее G3/4.
6. Соединитель двухсторонний + 4 гайки для медной трубки  15 G1/2 + 2 втулки зажимные для медной трубы  15 + трубка медная соединительная паяная  15 типа L90x125 + конусный соединитель на медную трубку  15 G3/4.
7. Вентиль термостатический агрегатный Danfoss или Herz.
8. Соединитель двухсторонний + 4 гайки для медной трубы  15 G1/2 + 2 втулки зажимные для медной трубки  15 + трубка медная соединительная паяная  15 типа L90x125 + ниппель редукционный G3/4x1/2 и конусный соединитель на медную трубку  15 G3/4 либо корпус соединителя G1/2xG1/2 + обжим на медную трубку  15Cu.
9. Отвод с натяжным кольцом настенный  14x2,0 с трубкой  15Cu + кольцо цельное натяжное для соединений зажимных  14х2А или отвод с натяжным кольцом настенный  18x2,0 с трубкой  15Cu + кольцо цельное натяжное для соединений зажимных  18х2А, или отвод настенный G3/4  15Cu.
Для крепления настенных фасонных изделий в бороздах можно использовать хомуты в виде подвижных опор RK 45 НТ  16.
6.11.5. Специальные фасонные изделия для испытаний на давление
Фасонные изделия многократного использования типа заглушка и спаренная заглушка, позволяют проводить испытания на давление без монтажа отопительных приборов и служат для заглушивания отводов и тройников с трубками.
Внимание: заглушка используется для заглушивания конца медной трубки  15, например, в системе водоснабжения для узлов подключения с медными никелированными трубками либо для заглушивания подготовленных выходов к отопительным приборам.
 Рис.87. Заглушка
Заглушку и спаренную заглушку можно использовать многократно при проведении испытаний на давление или при заливке пола бетоном, когда трубопроводы должны быть под давлением, а отопительные приборы еще не установлены.
Внимание:спаренную заглушку можно соединить с обходными настенными фасонными изделиями, получив таким способом комплект для испытаний на давление без монтажа отопительных приборов типа VK или оснащенных агрегатным вентилем.
 Рис.88. Заглушка спаренная
Комплект для испытаний на давление состоит из следующих элементов:
1. Фасонное изделие обходное, нижнее G3/4.
2. Фасонное изделие обходное, верхнее G3/4.
3. Заглушка спаренная  15Cu.
Благодаря базовому расстоянию 50 мм, такой комплект подходит к отопительным приборам типа VK и с термостатическим агрегатным вентилем.
Подобные функции выполняют монтажные шаблоны при установке их на выходе из конструкции пола к отопительным приборам VK или агрегатным вентилям.
 Рис.89. Комплект для испытаний на давление

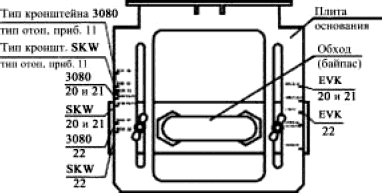

 Рис.90. Монтажный шаблон для отопительных приборов VK
 Рис.91. Способ установки байпаса относительно плиты основания в зависимости от используемого типа кронштейнов и толщины отопительного прибора (тип 11, 20, 21, 22)

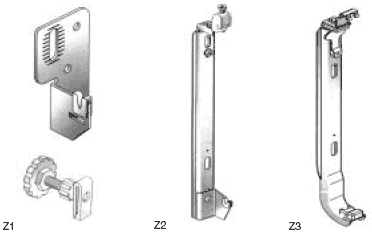

Рис.92. Типы кронштейнов для отопительных приборов VK, нанесенных на шкале монтажного шаблона
Z-1 - кронштейн двусоставной универсальный для приборов с навесным креплением.
Z-2 - кронштейн с автоматической защелкой типа SKW-BH (300 до 900) (в зависимости от высоты прибора) для приборов с навесным креплением.
Z-3 - кронштейн с защелкой типа EKV-BH (300 до 900) (в зависимости от высоты прибора) для приборов без навесного крепления.
|
