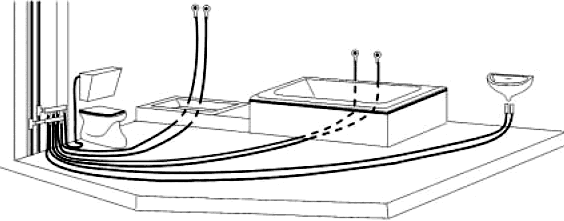

6.1. Система горячего и холодного водоснабжения с использованием распределителя Рис.55

Характеристика системы:

- система прокладки трубопроводов типа труба в трубе (защитная труба пешель) в конструкции пола и в стенах,

- каждая точка водоразбора имеет индивидуальную подводку,

 Рис.56

 Рис.57

- возможность применения свинчиваемых соединений (при распределителях и точках водоразбора),

- возможность учета расхода воды за счет монтажа водомеров перед распределителем,

- система материалоемкая,

- распределители скрыты в шкафчиках или шахтах.

6.2. Система горячего и холодного водоснабжения с использованием фиксируемых тройников и отводов Рис.58

Характеристика системы:

- система прокладки трубопроводов типа труба в трубе (в защитной трубе пешель) в стенах,

- каждая точка водоразбора имеет ответвление к следующей точке водоразбора,

- отсутствие распределителей,

- возможность применения свинчиваемых соединений или зажимных с натягиваемым кольцом (РЕ-Хс, PE-RT) или пресс-соединений (обжимных, запрессованных) (PE-RT/AI/PE-HD),

- возможность учета расхода воды за счет монтажа водомеров в точке подключения к стояку,

- система с минимальным расходом материала.

 Рис.59

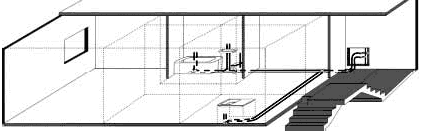

6.3. Система горячего и холодного водоснабжения в традиционном исполнении Рис.60

Характеристика системы:

- система прокладки трубопроводов типа труба в трубе (в защитной трубе пешель) в стенах,

- ответвления к точкам водоразбора с помощью тройников,

- возможность применения свинчиваемых соединений или зажимных с натягиваемым кольцом (РЕ-Хс, PE-RT) или пресс-соединений (обжимных, запрессованных) (PE-RT/AI/PE-HD),

- возможность учета расхода воды за счет монтажа водомеров в точке подключения к стояку,

- система трудоемкая и материалоемкая в случае применения свинчиваемых соединений.

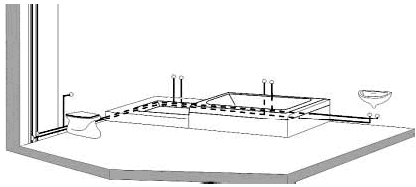

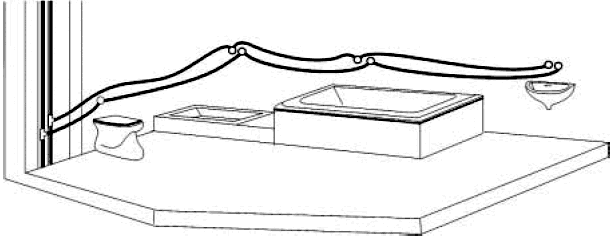

6.4. Система горячего и холодного водоснабжения с тройниками в конструкции пола Рис.61

Характеристика системы:

- система прокладки трубопроводов типа труба в трубе (в защитной трубе пешель) в конструкции пола,

- ответвления к точкам водоразбора с помощью тройников, размещенных в конструкции пола,

- возможность применения соединений зажимных с натягиваемым кольцом (РЕ-Хс, PE-RT) или пресс-соединений (обжимных, запрессованных) (PE-RT/AI/PE-HD),

- возможность учета расхода воды за счет монтажа водомеров в точке подключения к стояку,

- система с минимальным расходом материала и трудозатрат.

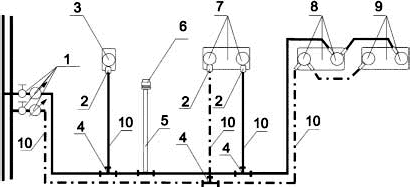

6.5. Фасонные изделия для систем водоснабжения из труб PE-RT и РЕ-Хс Рис.62. Типовые схемы подключения приборов

1. Вентили и водомеры.

2. Соединитель с резьбой наружной для труб РЕ-Хс и PE-RT.

3. Отвод фиксируемый с внутренней резьбой (гнездо для крана) + плитка монтажная одинарная + болт М10.

4. Тройник с натяжным кольцом + три цельных кольца для труб РЕ-Хс и PE-RT.

5. Тройник с натяжным кольцом с трубкой 15 (отвод с натяжным кольцом с трубкой 15) + два цельных кольца.

6. Обжим на трубу 15 Cu + корпус соединителя или ниппель 1/2 + втулка зажимная для медной трубки 15 + гайка для медной трубки 15 G1/2.

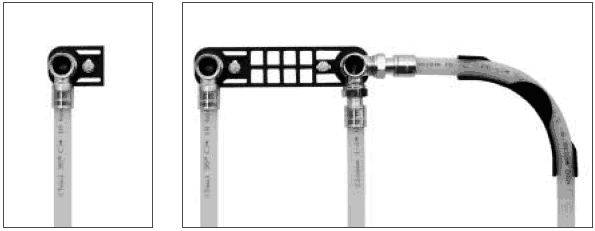

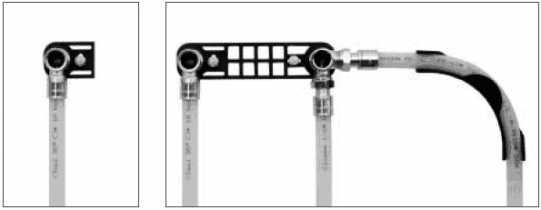

7. Плитка монтажная двойная + два отвода фиксируемых с внутренней резьбой (гнезда для крана) + два болта М10.

8. Плитка монтажная двойная + два тройника фиксируемых с натяжным кольцом угловых (гнезда для крана с отводом) + четыре цельных кольца + два болта М10.

9. Плитка монтажная двойная + два отвода фиксируемых с натяжным кольцом (гнезда для крана) + два цельных кольца + два болта М10.

10. Труба PE-RT или РЕ-Хс.Плитка монтажная

Болт М10

Тройник PPSU с натяжным кольцом

Ниппель

Отвод фиксируемый с внутренней резьбой

Корпус соединителя

Тройник с натяжным кольцом, фиксируемый угловой

Отвод с натяжным кольцом, фиксируемый

Тройник с натяжным кольцом, с трубкой 15

Втулка зажимная для медной трубки

Гайка для медной трубки

Обжим на медную трубку

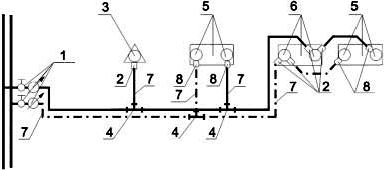

6.6. Фасонные изделия для систем водоснабжения из труб PE-RT/AI/PE-HD Рис.63

1. Вентили и водомеры.

2. Соединитель для труб многослойных PE-RT/AI/PE-HD.

3. Отвод фиксируемый с ушками с резьбой наружной (гнездо для крана).

4. Тройник с резьбой наружной + три соединителя для многослойных труб PE-RT/AI/PE-HD или тройник с пресс-кольцами (обжимными).

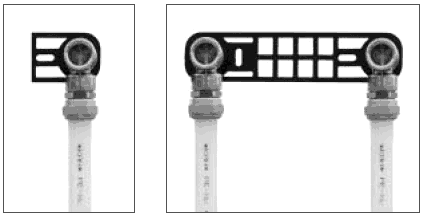

5. Плитка монтажная двойная + два отвода фиксируемых с внутренней резьбой (гнезда для крана) + два болта М10.

6. Плитка монтажная двойная + два тройника фиксируемых угловых с резьбой наружной (гнезда для крана с отводом).

7. Труба многослойная PE-RT/AI/PE-HD.

8. Ниппель + соединитель для многослойных труб PE-RT/AI/PE-HD.

 Плитка монтажная

Отвод фиксируемый с внутренней резьбой

Тройник с резьбой наружной

Отвод фиксируемый с резьбой наружной (гнездо для крана)

Внимание:соединения с внутренней резьбой выполняются с применением соответствующего ниппеля с соединителем.
