- Всегда предусматривать возможность защиты труб от механических повреждений.

- Трубы крепить к стенам при помощи стальных обойм (опор) с резиновыми или синтетическими прокладками.

 Рис.47. Крепление полиэтиленовой трубы при открытой прокладке с помощью стального хомута (опоры) с резиновой подкладкой

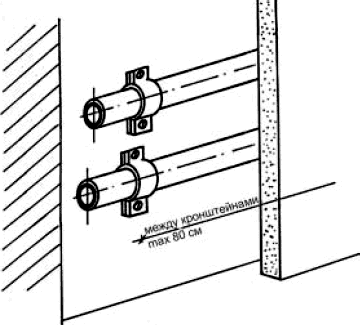

 Рис.48. Открытая прокладка труб за гипсокартонными плитами

- Крепления размещать на указанных расстояниях.

 Табл.12

- Трубы PE-RT, РЕ-Хс прогибаются под воздействием температуры и тяжести воды.

- Трубы PE-RT/AI/PE-HD меньше прогибаются под воздействием температуры и тяжести воды.

- Применять правила естественной компенсации теплового удлинения труб.

Тепловое удлинение можно определить из выражения

- коэффициент линейного расширения [К-1],

- начальная длина трубопровода, который может претерпеть удлинение,

- разница температуры работы системы и температуры при монтаже трубопровода.

Тепловое удлинение отрезка на длину вызывает деформацию, т.н. пружинистое плечо . Длину пружинистого плеча можно произвольно регулировать путем изменения места расположения подвижной опоры РР (PS - неподвижная опора). Самокомпенсация в этом случае будет состоять в таком подборе длины плеча , чтобы на отрезке PS-PP не превышались допустимые напряжения для материала труб.

 Рис.49. Самокомпенсация труб PE-RT, РЕ-Хс, PE-RT/AI/PE-HD

- Удлинение и пружинистое плечо определять в соответствии с указанными ниже данными.

 Табл.13. Удлинение отрезка как функция длины и разницы температур труб PE-RT и РЕ-Хс

 Табл.14. Удлинение отрезка как функция длины и разницы температур труб PE-RT/AI/PE-HD

- Длину пружинистого плеча следует определять в соответствии с указанными ниже данными.

 Табл.15. Требуемая длина пружинистого плеча в зависимости от теплового удлинения трубы и ее диаметра для труб РЕ-Хс и PE-RT

 Табл.16. Требуемая длина пружинистого плеча в зависимости от теплового удлинения трубы и ее диаметра для труб PE-RT/AI/PE-HD

- В случае применения П-образных компенсаторов соблюдать правило минимального радиуса изгиба труб.

Допустимый минимальный радиус изгиба труб РЕ-Хс и PE-RT, PE-RT/AI/PE-HD должен составлять:

 [мм]

 где - наружный диаметр трубы, [мм].

 Рис.50. Действие П-образного компенсатора

- Точки неподвижной опоры выполнять рядом с фасонными изделиями.

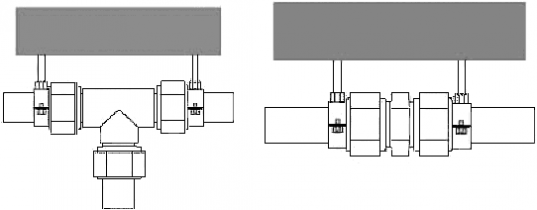

 Рис.51. Конструкция точек неподвижной опоры

Подвижные опоры РР в виде хомутов нужно размещать на соответствующих расстояниях, указанных в таблице 12.

Необходимо также предусмотреть пружинистое плечо (а1) на ответвлении тройника (рис.52).

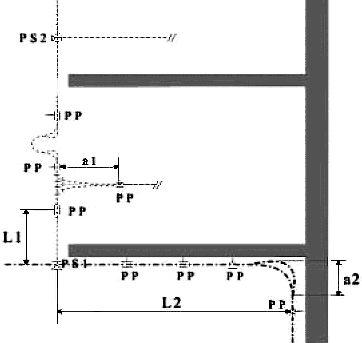

 Рис.52. Пример правильной компенсации

- Переход через строительные перегородки необходимо выполнять в защитной трубе большего диаметра с гладкими краями, из материала, по твердости приближенного к полиэтилену, например PVC, а затем можно уплотнить прочным эластичным материалом.

5.2. Скрытая прокладка труб PE-RT, PE-Xc, PE-RT/AI/PE-HD- В случае прокладки труб в строительных конструкциях необходимо применять систему труба в трубе (в защитной гофрированной трубе пешель) или прокладку в изоляции из вспененного полиэтилена.

- В случае непосредственного бетонирования трубопроводов (не рекомендуется, исключение - подпольное отопление) обеспечить соответствующую толщину заливки над трубой (min 3 см).

- В случае стеновых каналов (борозд), заделываемых сетками под штукатурку, исключить возможность повреждения трубы об острые края борозд

 Рис.53. Цементирование труб на постоянно

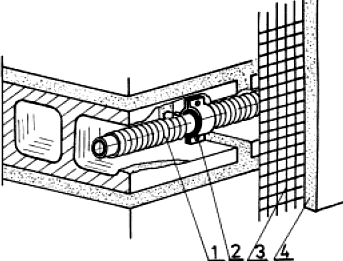

1. Защитная гофрированная труба пешель.

2. Крепящий кронштейн с резиновой прокладкой.

3. Сетка под штукатурку.

4. Слой штукатурки.

Рис.54. Заделка каналов (борозд) при использовании сетки под штукатурку

- В случае прокладки труб в конструкции пола по системе труба в трубе ни в коем случае нельзя натягивать трубы РЕ-Хс и PE-RT по прямой линии, а следует укладывать небольшими дугами, принимая во внимание их начальную усадку. Таким способом предоставляется возможность для свободной термической работы труб.
