Пресс-соединение (обжимное запрессованное) для труб PE-RT/AI/PE-HD характеризуется специально сформированными корпусами типа тройник, отвод и уплотнением типа O-Ring в виде герметизирующего резинового кольца.

Наружное стальное кольцо после запресссовки прессом обжимает трубу со штуцером корпуса соединителя.

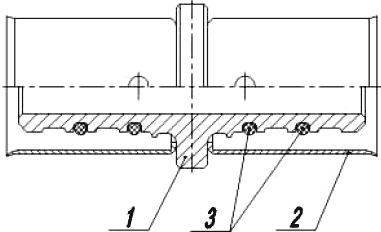

1. Корпус соединителя.

2. Стальное кольцо.

3. Герметизирующая прокладка типа O-Ring

 Рис.37. Составные элементы обжимных пресс-соединений

Система KAN-therm предлагает широкий ассортимент специальных фасонных изделий следующего типа:

- соединители press с пресс-кольцом

 Рис.38. Соединитель press с пресс-кольцом с наружной резьбой

 Рис.39. Соединитель press с пресс-кольцом двухсторонний

- отводы и тройники

 Рис.40. Отвод PPSU press с пресс-кольцом

 Рис.41. Тройник PPSU press с пресс-кольцом.

Для выполнения пресс-соединений (обжимных запрессованных) применяются специальные инструменты.

1. Отрезать трубу перпендикулярно ее оси при помощи специальных ножниц.

2. Придать трубе требуемую форму. Изгибать трубу необходимо с использованием пружин, соблюдая при этом минимальный радиус изгиба 5 .

3. Раскалибровать трубу калибратором и снять фаску с внутренней поверхности не глубже слоя алюминия.

4. Надеть на трубу пресс-кольцо, затем трубу с кольцом насадить на фасонное изделие до конца корпуса. При этом следует проверять сохранность прокладки О-ring, контролируя соединение на фазе насадки трубы с кольцом. Кольцо придвинуть к фланцу фасонного изделия.

5. Прессовочные клещи пресса разместить на кольце так, чтобы они соприкосались с фланцем фасонного изделия. Наружный край клещей придвинуть к фланцу фасонного изделия, но не обхватывать его.

6. Запустить пресс и выполнить соединение.

Соединения этого типа:

- самоуплотняющиеся,

- допускается скрывать их в перегородках и в конструкции пола при условии, что во время монтажа не было повреждено уплотнение O-Ring,

- выполняются при помощи головки для пресса, соответствующей данному диаметру трубы,

- рекомендуется выполнять при использовании инструмента системы KAN-therm (для диаметров 16, 20, 32, 40 мм допускается использование инструмента в соответствии со стандартом U)

- применяются в диапазоне диаметров 16-40 мм.

- должны выполняться при температуре выше 0 °С

Внимание:

В конструкции применена техника свободного кольца, когда кольцо свободно натягивается вместе с трубой. При такой конструкции кольцо придвигается к фланцу корпуса уже после стабилизации трубы относительно фасонного изделия (контролируется правильность монтажа). Это позволяет полностью контролировать сохранность O-Ring уплотнения в процессе монтажа, а также дает возможность легко очистить корпус фасонного изделия перед монтажом в случае его загрязнения в строительных условиях.

Конечная фаза в выполнении соединения:

 Рис.42. После насадки трубы с кольцом на корпус фасонного изделия следует придвинуть кольцо к фланцу корпуса

 Рис.43. После того, как кольцо придвинули к фланцу корпуса, следует разместить головку пресса так, чтобы она соприкасалась с фланцем корпуса, но не обхватывала его
