Конусное соединение характеризуется уплотнением типа O-Ring в виде резинового кольца между соединителем и фасонным изделием.
 Рис.10. Соединитель латунный конусный с разрезанным кольцом (с никелированной гайкой)
Соединения этого типа применяются с:
- серией фасонных изделий 9012.ххх, резьба наружная

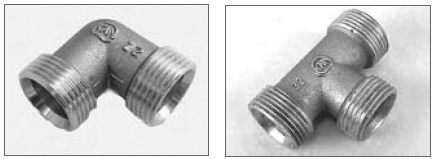

 Рис.11. Отводы и тройники серии 9012.ххх, используемые с конусными соединителями, резьба наружная
- серией распределителей, оснащенных специальными ниппелями

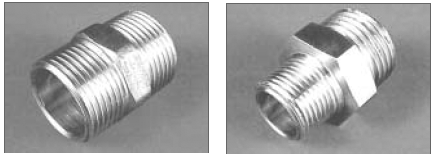

 Рис.12. Ниппели для перехода на наружную резьбу
- агрегатными вентилями HERZ и Danfoss.
 Рис.13. Отопительный прибор с агрегатным вентилем
Соединение этого типа характеризуется корпусом в виде соединителя из латуни или из PPSU, имеющего форму отвода, тройника и т.п., штуцер которого вставляется в трубу, и цельного кольца, натягиваемого на нее.
1. Тройник зажимный или другие соединители с цельным кольцом.
2. Кольцо цельное зажимное.
3. Труба PE-RT или РЕ-Хс.
Рис.14. Схема соединения с цельным кольцом, натягиваемым прессом
Система KAN-therm поставляет в широком ассортименте специальные фасонные изделия типа:
- соединители с наружной и внутренней резьбой, а также конусные зажимные соединители,
 Рис.15. Соединитель двухсторонний с натяжным кольцом
 Рис.16. Соединитель с натяжным кольцом с манжетой, с внутренней резьбой
 Рис.17. Соединитель с натяжным кольцом, с манжетой, с наружной резьбой
 Рис.18. Соединитель конусный с натяжным кольцом
Конусный соединитель позволяет соединять трубы  18x2,5 и  18x2 с фасонными изделиями серии 9012.ххх с наружной резьбой, а также распределителями с отводами на наружную резьбу 1/2.
- отводы и тройники
 Рис.19. Отвод PPSU с натяжным кольцом
 Рис.20. Отвод с натяжным кольцом с наружной резьбой
 Рис.21. Тройник PPSU с натяжным кольцом
 Рис.22. Тройник с натяжным кольцом с наружной резьбой
- фасонные изделия с медными трубками
 Рис.23. Отвод с натяжным кольцом с трубкой  15 ( =300 мм и  =750 мм)
 Рис.24. Тройник с натяжным кольцом с трубкой  15 ( =300 мм и  =750 мм)
- отводы и тройники фиксируемые (гнезда для крана)
 Рис.25. Отвод фиксируемый с натяжным кольцом
 Рис.26. Тройник фиксируемый угловой, с натяжным кольцом
- кольцо цельное натяжное
 Рис.27. Кольцо цельное натяжное
Внимание:
С учетом герметичности соединений существует разница между кольцами для труб с антдиффузионной защитой - буква А в названии (см. Каталог, ст. Размер) и без защиты (без буквы А).
Для выполнения соединений с натяжным кольцом используются специальные инструменты.
Следует обратить внимание на различия в монтаже в латунном исполнении и из PPSU.

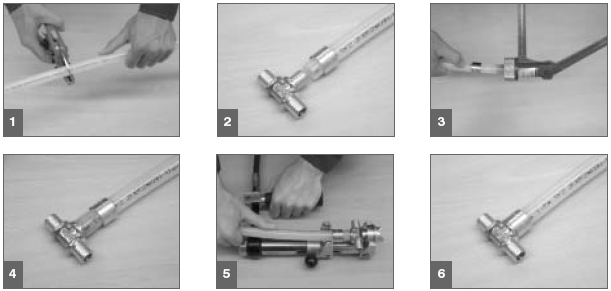

1. Отрезать требуемую длину трубы PE-RT или РЕ-Хс с помощью ножниц.
2. Надеть кольцо на трубу внутренней фаской в сторону фасонного изделия.
3. Выполнить раскалибровку трубы с помощью расширителя за три цикла. Первые два - неполные, при этом проворачивая расширитель относительно трубы на 30° и 15° соответственно. Третий цикл - полный.
4. Вставить фасонное изделие в трубу до последнего утолщения.
5. Используя инструмент для запрессовки (гидравлический ножной или механический ручной пресс), натянуть кольцо на трубу.
6. Соединение готово для испытания на давление.
Соединения этого типа:
- самоуплотняющиеся и их можно без каких-либо ограничений скрывать в строительных конструкциях,
- если выполняются при температуре ниже +5 °С, то перед раскалибровкой рекомендуется местный подогрев конца трубы теплым воздухом или теплой водой,
- имеют разные зажимные кольца для труб с антидиффузионной защитой (добавлена буква А) и без антидиффузионной защиты (без буквы А),
- выполняются при помощи соответствующих данному диаметру трубы простых вкладышей, фиксирующих кольцо и фасонное изделие за фланец,
- требуют применение фасонных вкладышей только для латунных соединителей, не имеющих фланцев с отступом (натягивание кольца на штуцер латунного тройника), а также фиксируемых тройников,
- имеются в диапазоне диаметров  14-32 мм.

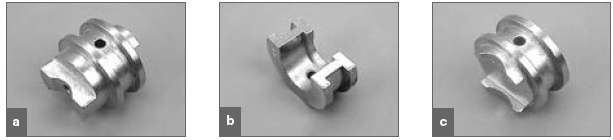

 Рис.28. Вкладыши для пресса: а) фасонный для латунных тройников, b) простой для кольца и латунных фасонных изделий, имеющих фланцы с отступом, с) фасонный для тройников и отводов фиксируемых
Внимание: для соединителей PPSU применяются исключительно простые вкладыши, предназначенные для этих соединителей - см. пункт 2.3.1.
2.3.1. Соединители из PPSU с кольцом, натягиваемым прессом
Соединители полимерные PPSU с латунным цельным кольцом, натягиваемым прессом, предназначены для труб PE-RT и РЕ-Хс и могут работать в системах:
- холодного водоснабжения при температуре 20 °С и давлении 10 бар,
- горячего водоснабжения при температуре 65 °С и давлении 10 бар,
- центрального отопления при температуре 95 °С и давлении 10 бар, и подпольного отопления.
Параметры работы соединителей лимитируются прочностью соединенных с ними труб (см. табл.5). При этом необходимо учитывать отдельные нормы стран, которые устанавливают допустимые параметры работы для разных видов систем.
Полимерные соединители из PPSU имеют необходимые допуски и сертификаты.
Полимерные соединители из PPSU в широком ассортименте представлены отводами и тройниками в диапазоне диаметров  14-32 мм.

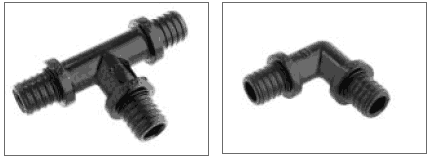

 Рис.29. Полимерные соединители из PPSU
Правила монтажа соединителей, выполненных из PPSU:
1. При монтаже зажимных отводов и тройников, выполненных из PPSU, со стороны полимерного фасонного изделия следует использовать только простые вкладыши с кодами:
- РТ 8469 для соединения с трубой диаметра  14 мм (черный вкладыш),
- РТ 8468 для соединения с трубой диаметра  18 мм (черный вкладыш),
- РТ 8467 для соединения с трубой диаметра  25 мм (черный вкладыш),
- РТ 8467 для соединения с трубой диаметра  32 мм (никелированный вкладыш).
Полимерные фасонные изделия следует подпирать, фиксируя за фланец, непосредственно прилегающий к штуцеру, на который натягивается кольцо. Запрещается использовать фасонные вкладыши для латунных фасонных изделий Р 8465, Р 8464, Р 8463, а также Р 8470.
2. Полимерное фасонное изделие должно фиксироваться за фланец, непосредственно прилегающий штуцеру, на который натягивается кольцо.

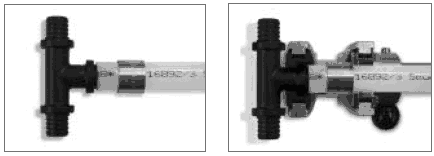

 Рис.30. Для соединителей из PPSU используются только простые вкладыши, фиксируемые за фланец фасонного изделия.
Для фиксации кольца следует использовать простые вкладыши для соединителей с кодами:
- Р 8469 для диаметра трубы 14 мм (никелированный вкладыш),
- Р 8468 для диаметра трубы 18 мм (никелированный вкладыш),
- Р 8467 для диаметра трубы 25 мм (никелированный вкладыш),
- для диаметра трубы 32 мм при фиксации кольца следует использовать щеки пресса.
3. Отводы и тройники PPSU с никелированными трубками следует монтировать как точки неподвижной опоры через заделку в строительной конструкции, заключающейся в заливке бетоном или цементным раствором полимерных частей фасонного изделия вместе со втулкой трубки.
Такой монтаж защищает фасонные изделия от избыточных нагрузок в результате:
- сил, возникающих под воздействием тяжести отопительных приборов и арматуры,
- несоблюдения принципов компенсации удлинения трубопроводов.
Данный способ монтажа соединителей PPSU:
- исключает применение фасонных вкладышей для полимерных соединителей - запрещено применение фасонных вкладышей для латунных тройников и отводов,
- минимизирует оснастку пресса (число сменных вкладышей). Так как редукционные тройники одного размера изготавливаются на таком же корпусе, что и равнопроходные тройники аналогичных диаметров, то один и тот же вкладыш для полимерных соединителей закладывается как для равнопроходного тройника, так и для редукционного,
- позволяет при работе с прессом использовать только первый диапазон перемещения.
Фасонные полимерные изделия из PPSU характеризует:
- долговечность в системах выше, чем у самих труб РЕХ (стойкость к давлению и температуре фасонных изделий из PPSU выше, чем у материала самой трубы),
- высокая прочность к удару и механическим нагрузкам,
- абсолютная устойчивость к коррозии,
- большая легкость по сравнению с латунными фасонными изделиями,
- 100% повторяемость изделий (вытекающая из производственного процесса), что практически исключает возникновение скрытых дефектов материала.
Допустимое контурное напряжение [LCL] для температуры 70 °С.
Контурное напряжение LCL для температуры 70 °С
PPSU (полифениленсульфон) - высокомолекулярный аморфный конструкционный полимер.
Основные особенности PPSU, позволяющие использовать его в качестве сырья для производства фасонных изделий и соединителей для систем холодного и горячего водоснабжения и ц.о. - это:
- нейтральность по отношению к воде и продуктам питания, которая подтверждена исследованиями США National Sanitation Fundation, (согласно стандартам NSF/ANSI Standard 61 - контакт с продуктами), Англия WRc (положительные тесты BS 6920 - контакт с питьевой водой), Германия Federal Healf Office (согласно требованиям KTW),
- соответствующая стойкость к процессу старения под воздействием температуры и давления. Проведенные исследования LTHS на разрыв образцов материала под воздействием давления и температуры и экстраполяция результатов методом SEM в соотв. с ISO/TR 9080, подтвердили срок эксплуатации изделий из PPSU в системах холодного, горячего водоснабжения и ц.о. свыше 50 лет,
- соответствующая стойкость к воздействию воды с большим содержанием хлора при высоких температурах,
- отсутствие пластических деформаций материала под воздействием механических нагрузок при высокой температуре. А значит, стабильность во времени размеров фасонных изделий (стойкость к ползучести материала) и герметичность зажимных соединений.
Полисульфоны являются проверенным материалом и применяются много лет как сырье для производства соединителей и фасонных изделий, корпусов насосов, элементов теплообменников, деталей для водоразборной арматуры.
|
