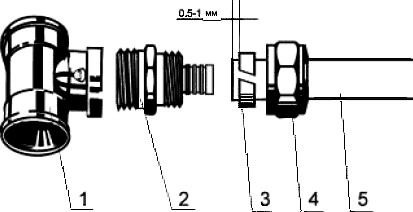

2.1. Соединение свинчиваемое с разрезанным кольцом для труб PE-RT и РЕ-Хc

1. Фасонное изделие типа тройник.

2. Корпус соединителя.

3. Кольцо разрезанное зажимное.

4. Гайка обжимная.

5. Труба PE-RT или РЕ-Хc.

 Рис.1

Правила выполнения соединений

1. Корпус соединителя ввинтить в фасонное изделие с уплотнением резьбы.

2. Гайку и кольцо надеть на трубу.

3. Трубу насадить на корпус соединителя и закрутить гайку, зажимающую кольцо.

Разрезанное кольцо надевается на трубу так, чтобы край кольца отступал от края трубы на 0,51 мм. Труба должна быть насажена до конца корпуса соединителя. Это соединение можно трактовать как разборное при условии, что после рассоединения использованный конец трубы будет отрезан и выполняется новое соединение. Нельзя прокручивать фасонные изделия относительно трубы как в процессе, так и после монтажа, а также применять какие-либо пасты с целью более легкой насадки трубы на корпус соединителя.

Соединители свинчиваемые применяются с:

- фасонными изделиями с внутренней резьбой типа отводы, тройники, распределителями без оснастки,

 Рис.2. Соединитель латунный с разрезанным кольцом

 Рис.3. Отвод с внутренней резьбой

 Рис.4. Тройник с внутренней резьбой

 Рис.5. Отвод фиксируемый с внутренней резьбой

 Рис.6. Отвод фиксируемый с внутренней резьбой с ушками

 Рис.7. Тройник фиксируемый с внутренней резьбой (гнездо для крана с отводом)

 Рис.8. Распределитель без оснастки, серия 81 с внутренними резьбами

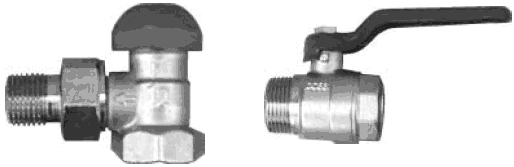

- арматура, имеющая внутреннюю резьбу.

Соединения этого типа:

- необходимо уплотнять паклей (резьбу) с добавлением паст; если есть внутренняя латунная резьба, то следует обращать внимание, чтобы не было избытка пакли,

- не допускается соединять латунные соединители с внутренней резьбой (профиль цилиндрический) с элементами с наружной резьбой трубной (профиль конический) ввиду возможности возникновения трещин в латуни,

- следует придерживаться правила, что соединители и фасонные изделия с внутренними резьбами не должны соединяться с внесистемными элементами системы KAN-therm,

- нельзя скрывать в конструкции полов.
